DLG-A-Downlights mit Wabenraster und einem bis vier Strahlern

Prüfen Sie bei weißen oder schwarzen Reflektoren die Lichtwirkung mit der vorgesehenen Optik und Platzierung. HOYUWO-DLG-A bietet quadratische oder rechteckige Gehäuse mit einem, zwei, drei oder vier Einbaustrahlern. Verbaut sind Aluminiumdruckguss, COB-LEDs, LiFud-Treiber und Wabenraster zur Begrenzung des direkten Einblicks.

  • Eingangsspannung: 100-277VAC 50/60Hz oder 220-240VAC 50/60Hz.
  • Farbwiedergabeindex: >90
  • Angegebene Lichtausbeute: 90lm-100lm/W
  • Bridgelux-COB-LED-Chips; SDCM- und Lichtstromwerte der Referenz bestätigen
  • Abstrahlwinkel: 24°/36°
  • IP-Schutzart: IP22 für Innenräume
  • Optionen: ein, zwei, drei oder vier Strahler
  • Einbaumontage: Aufnahme und Befestigungen für abgehängte Decke oder Beton bestätigen
  • Muster: verfügbar
  • Lieferzeit: 3-5 Tage für Muster, 7-15 Tage für Bestellungen
  • Zahlungsart: PayPal, Banküberweisung
  • Angegebene Konformität: CE und RoHS. Fordern Sie die Unterlagen zur konkreten Ausführung an.
  • Garantie: 2/3/5 Jahre

Wir erstellen eine Angebotsanfrage, die Menge und genaue Projektkonfiguration eindeutig angibt.

Angebot anfordern
BestellbezeichnungLeistungAbmessungenEinbauöffnungLumenFarbtemperaturEingangsspannungFarbwiedergabeindex (Ra)UGRModulanzahlTechnisches Datenblatt
HOYUWO-DLG-10WA*19W±5%L85*W85*H60mmL75*W75mm800-900lm3000K、4000K、6500K100-277VAC 50/60Hz>90<19Ein StrahlerDatenblatt anfordern
HOYUWO-DLG-10WA*220W±5%W85*L170*H60mmW75*L162mm1600-1800lm3000K、4000K、6500K100-277VAC 50/60Hz>90<19Zwei StrahlerDatenblatt anfordern

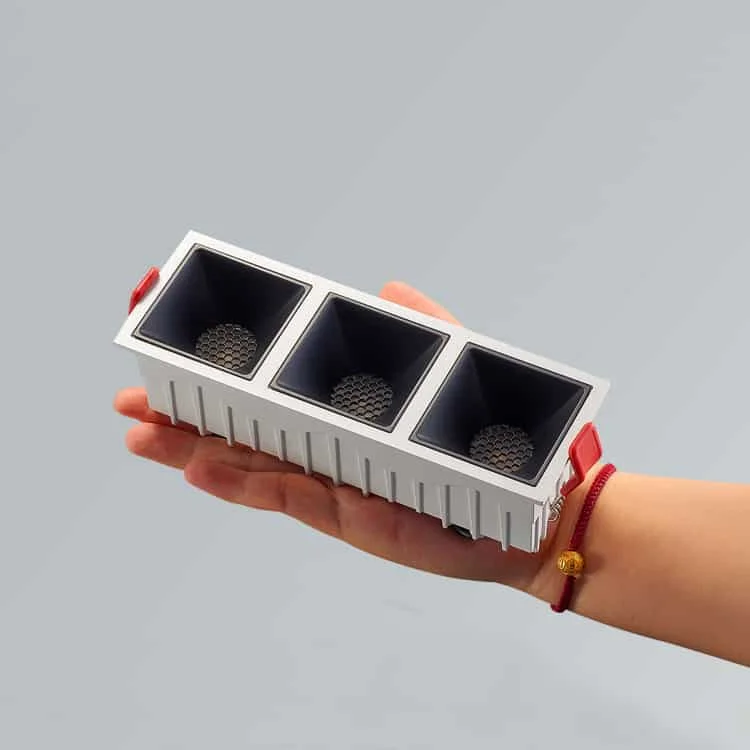

HOYUWO-DLG-10WA*330W±5%L255*W85*H60mmL245*W75mm2300-2700lm3000K、4000K、6500K100-277VAC 50/60Hz>90<19Drei StrahlerDatenblatt anfordern

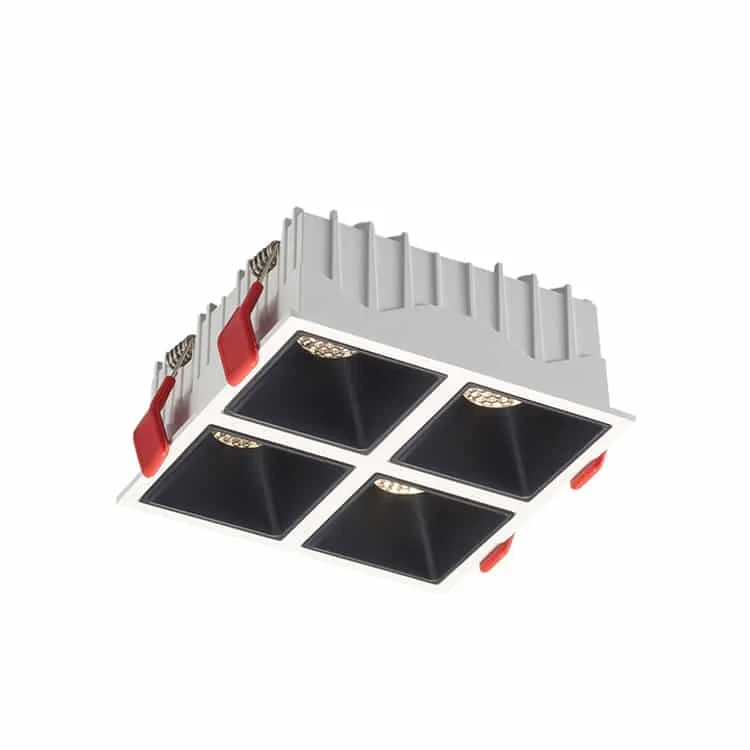

HOYUWO-DLG-10WA*440W±5%L170*W170*H60mmL162*W162mm3300-3600lm3000K、4000K、6500K100-277VAC 50/60Hz>90<19Vier StrahlerDatenblatt anfordern

Informieren Sie sich über Materialien und Oberflächenoptionen.

  • Kühlkörper: Aluminiumdruckguss, in Weiß/Rot/Schwarz lackiert.
  • Reflektoren: Kunststoffkörper, wahlweise Mattweiß/Mattschwarz.
  • Treiber: LIFUD für 220-240VAC 50/60Hz oder DONE für 100-277VAC 50/60Hz. Auch Philips-/Osram-Optionen sind genannt; Version bestätigen.
  • Metallhalteclips für Einbaumontage
  • Angegebene Verdrahtung: UL#22AWG; thermische und Isolationseigenschaften der Referenz bestätigen.
  • Neutrale weiße Verpackung. Personalisierte Kartons mit Logo auf Anfrage.

Prüfen Sie elektrische Eigenschaften und optische Verteilung.

  • Leistungsfaktor: >0.5 oder >0.9
  • SDCM: <5
  • Wirkungsgrad: >88%
  • UGR:<19
  • Angegebene Lebensdauer: >50000 Stunden
  • Betriebstemperatur: -25℃/+55℃
  • Angegebene Konformität: CE und RoHS. Fordern Sie die Unterlagen zur konkreten Ausführung an.
  • Farbtemperatur: 2700K-3000K Warmweiß, 4000-4500K Neutralweiß, 6000-6500K Kaltweiß
  • Zigbee/WIFI
  • Optionale Dimmung: Triac/1-10V/DALI
  • Niederspannungsoptionen: AC/DC12V/DC24V/DC36V/DC48V
  • Notlichtsatz: 30% der Leistung mit angegebenen Laufzeiten von 1, 2 oder 3 Stunden.

Angaben für Ihre Bestellung

Auch nach Fertigstellung der Decke muss sich der LED-Treiber ausbauen lassen; seine Anschlüsse müssen zugänglich bleiben. Deshalb prüfen wir neben der Gehäusehöhe auch den Wartungsraum.

Für die Beurteilung von Lichtverteilung und Blendung fordern wir die Photometriedatei der konkreten Kombination aus Oberfläche und Optik an.

Anwendungen

Sie können diese Leuchte in die Decke integrieren oder als Aufbauleuchte montieren, sofern die gewählte Ausführung dafür vorgesehen ist. Entscheiden Sie bei der Optik zwischen flächiger Raumbeleuchtung und der gezielten Betonung von Objekten oder bestimmten Flächen.

Bei zeichnungsgemäßem Ausschnitt und sicher getrennter Versorgung befestigen wir den Körper, verdrahten nach Anleitung und setzen die Module in den Rahmen. Vor dem Schließen prüfen wir Clips und Treiberzugang.

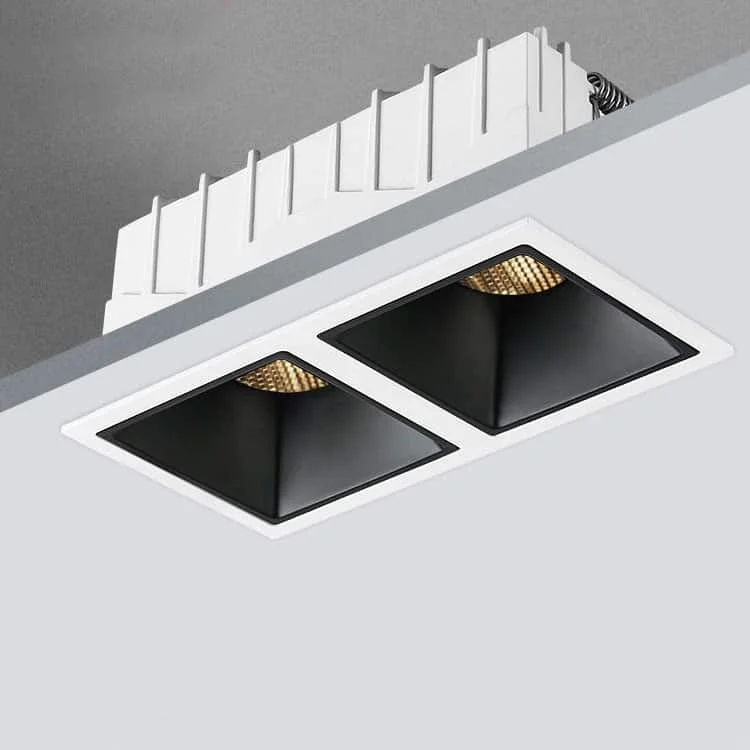

Montage eines Doppel-Einbaudownlights

Zunächst legen wir Ausschnitt beziehungsweise Untergrund und den Zugang zur Stromversorgung anhand der Modellmaße fest. Bei der Montage beachten wir die Leuchtenanleitung und die baulichen Vorgaben der Decke.

Häufige Fragen

Bei mehreren Modulen bestätigen wir Leistungsaufteilung und Steuerungswirkung. Maßgeblich ist die Modelltabelle; eine bereits für das Gesamtgerät angegebene Leistung multiplizieren wir nicht nochmals mit der Modulzahl.

Wir gleichen die Halterung mit der Zeichnung von HOYUWO-DLG-10WA*1 ab, in der L85*W85*H60mm angegeben sind. Maßgeblich sind die Maße der gelieferten Version, nicht eine Übertragung auf sämtliche Varianten.

Wir bestimmen die Optik anhand des Montageabstands und der zu beleuchtenden Nutzfläche. Ein enger Lichtkegel bündelt das Licht stärker; das Ergebnis überprüfen wir dennoch mit einer Lichtberechnung.

Bei einer Notlichtfunktion unterscheiden wir deren Leistungsdaten vom Normalbetrieb: Wir legen Batterie, Betriebsdauer sowie den im Notbetrieb verfügbaren Lichtstrom oder die Leistung fest. Die Nennangabe der Leuchte beschreibt diesen Betriebszustand nicht.

Für unsere intelligente Steuerung legen wir Bedienelement und Plattform fest. Vor der Lieferfreigabe prüfen wir, ob das Modell mit dem vorgesehenen Gateway und LED-Treiber kompatibel ist.

Damit die Dimmung in unsere Anlage eingebunden werden kann, wählen wir den LED-Treiber und sein Steuerprotokoll gemeinsam mit der Steuerung aus. Die für diese Ausführung kompatible Kombination wird in der Bestellung eindeutig angegeben.

LED-Downlights

Barrierefreie Bildinformationen

Bild 1 · Lieferumfang

  • 01: Deckenausschnitt vorbereiten
  • Fordern Sie beim Lieferanten die Ausschnittzeichnung der Referenz an.
  • 02: Leitungen anschließen
  • Die Montage muss bei sicher getrennter Stromversorgung erfolgen.
  • Lassen Sie den Anschluss durch eine qualifizierte Elektrofachkraft ausführen.
  • 03: Leuchte in die Decke einsetzen
  • Die Haltefedern nach Modellzeichnung einsetzen.
  • 04: Prüfen und Montage abschließen
  • Prüfen Sie Öffnung und Befestigungselemente anhand der Modellanleitung.
