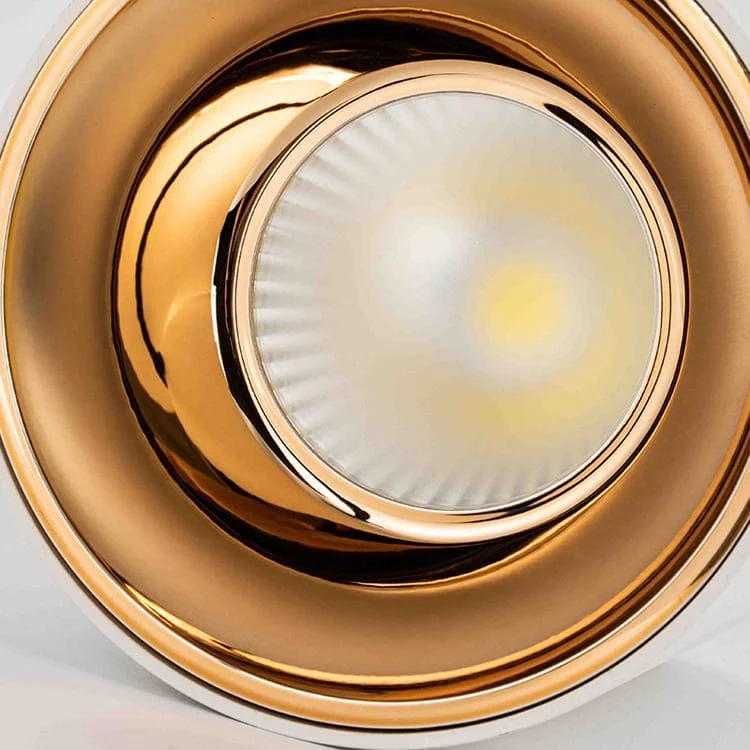

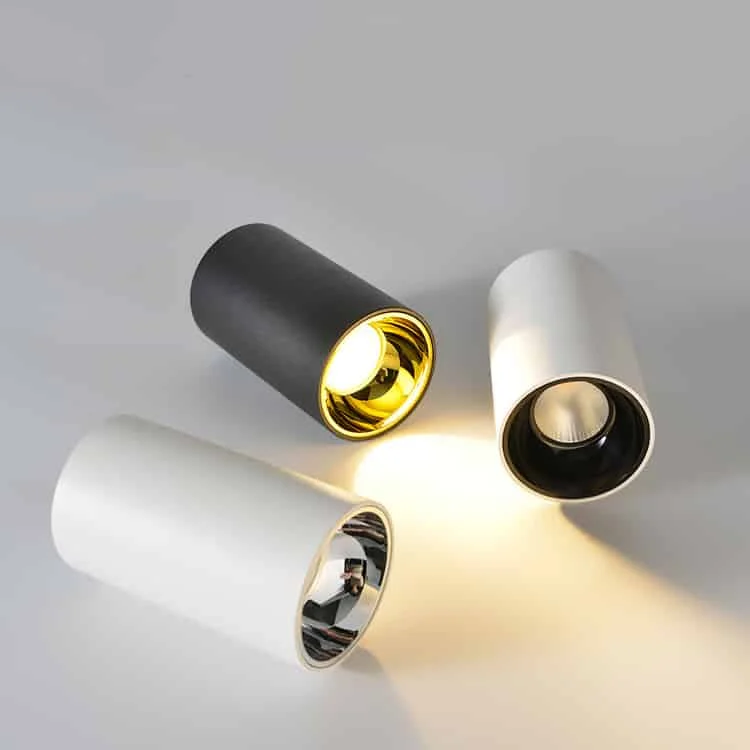

Aufbau-Downlights mit verschiedenen Oberflächen und Reflektoren

Artikelbezeichnung	Leistung	Abmessungen	Lichtstrom	Ausstrahlungswinkel	Technisches Datenblatt
HOYUWO-FM-7WA	7W±5%	Φ55*H110mm	600-700lm	24/36°	Datenblatt anfordern
HOYUWO-FM-12WA	12W±5%	Φ75*H130mm	1000-1200lm	24/36°	Datenblatt anfordern
HOYUWO-FM-15WA	15W±5%	Φ95*H140mm	1300-1500lm	24/36°	Datenblatt anfordern
HOYUWO-FM-20WA	20W±5%	Φ115*H140mm	1800-2000lm	24/36°	Datenblatt anfordern
HOYUWO-FM-25WA	25W±5%	Φ120*120mm	2300-2600lm	24/36/60°	Datenblatt anfordern
HOYUWO-FM-30WA	30W±5%	Φ140*140mm	2800-3200lm	24/36/60°	Datenblatt anfordern
HOYUWO-FM-35WA	35W±5%	Φ160*160mm	3300-3600lm	24/36/60°	Datenblatt anfordern
HOYUWO-FM-45WA	45W±5%	Φ160*160mm	4300-4700lm	24/36/60°	Datenblatt anfordern
HOYUWO-FM-50WA	50W±5%	Φ190*190mm	4800-5400lm	24/36/60°	Datenblatt anfordern

• Optionale Dimmung durch Phasensteuerung, 0-10V oder DALI
• DC12V/DC24V/DC36V/DC48V/60V
• Notlichtakku mit 1-3W und einer Autonomie von 1-1.5 Stunden

Angaben für Ihre Bestellung

Auch nach Fertigstellung der Decke muss sich der LED-Treiber ausbauen lassen; seine Anschlüsse müssen zugänglich bleiben. Deshalb prüfen wir neben der Gehäusehöhe auch den Wartungsraum.

• Wohnraumbeleuchtung: Wohnzimmer, Schlafzimmer, Küchen.
• Gewerbliche Beleuchtung: Büros, Schulen.

Sie können diese Leuchte in die Decke integrieren oder als Aufbauleuchte montieren, sofern die gewählte Ausführung dafür vorgesehen ist. Entscheiden Sie bei der Optik zwischen flächiger Raumbeleuchtung und der gezielten Betonung von Objekten oder bestimmten Flächen.

Zunächst legen wir Ausschnitt beziehungsweise Untergrund und den Zugang zur Stromversorgung anhand der Modellmaße fest. Bei der Montage beachten wir die Leuchtenanleitung und die baulichen Vorgaben der Decke.

Welche Maße müssen vor der Bestellung geprüft werden?

Bei Ersatz nennen wir die vorhandenen Maße, ohne aus ähnlicher Leistung auf gleiche Größe zu schließen. Wir prüfen Befestigungen, Kabeleinführungen und externe Bauteile. Für HOYUWO-FM-7WA nennt die Zeichnung Φ55*H110mm. Diese Daten gleichen wir mit Untergrund und bestellter Version ab, da andere Varianten abweichende Maße haben können.

Wie wird die Optik dieses Downlights gewählt?

Zunächst unterscheiden wir Akzent- und Allgemeinlicht und prüfen den Blick auf den Strahler aus dem Nutzungsbereich. Für den Variantenvergleich legen wir neben der Optik auch Farbtemperatur und Farbwiedergabe fest. Anschließend beziehen wir den Abstrahlwinkel auf Montagehöhe und Nutzfläche. Ein engerer Lichtkegel bündelt zwar die Emission, doch das Ergebnis prüfen wir durch Berechnung.

Entspricht das Notlicht dem normalen Betriebslicht?

Bei einer Notlichtfunktion unterscheiden wir deren Leistungsdaten vom Normalbetrieb: Wir legen Batterie, Betriebsdauer sowie den im Notbetrieb verfügbaren Lichtstrom oder die Leistung fest. Die Nennangabe der Leuchte beschreibt diesen Betriebszustand nicht.

Welches Dimmsystem muss bestellt werden?

Damit die Dimmung in unsere Anlage eingebunden werden kann, wählen wir den LED-Treiber und sein Steuerprotokoll gemeinsam mit der Steuerung aus. Die für diese Ausführung kompatible Kombination wird in der Bestellung eindeutig angegeben.
