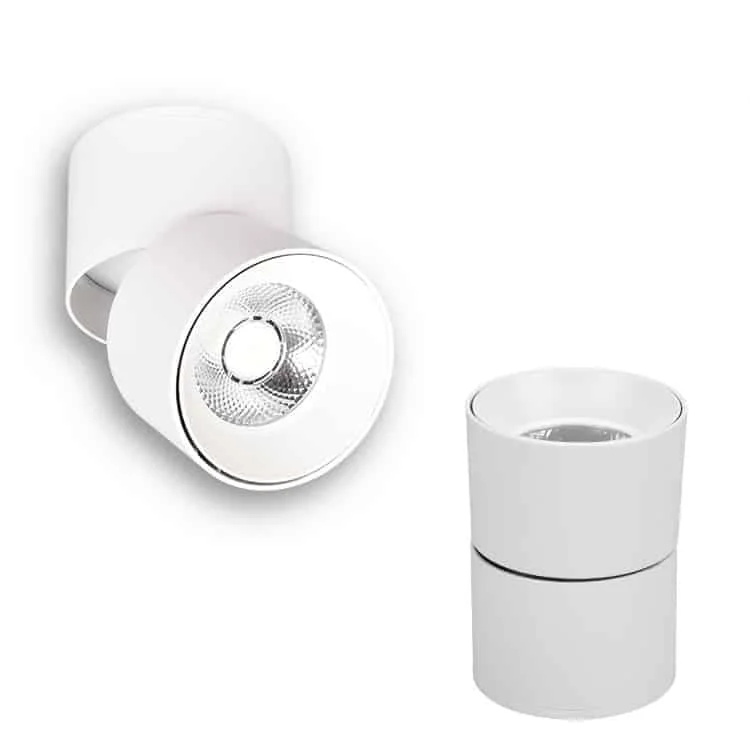

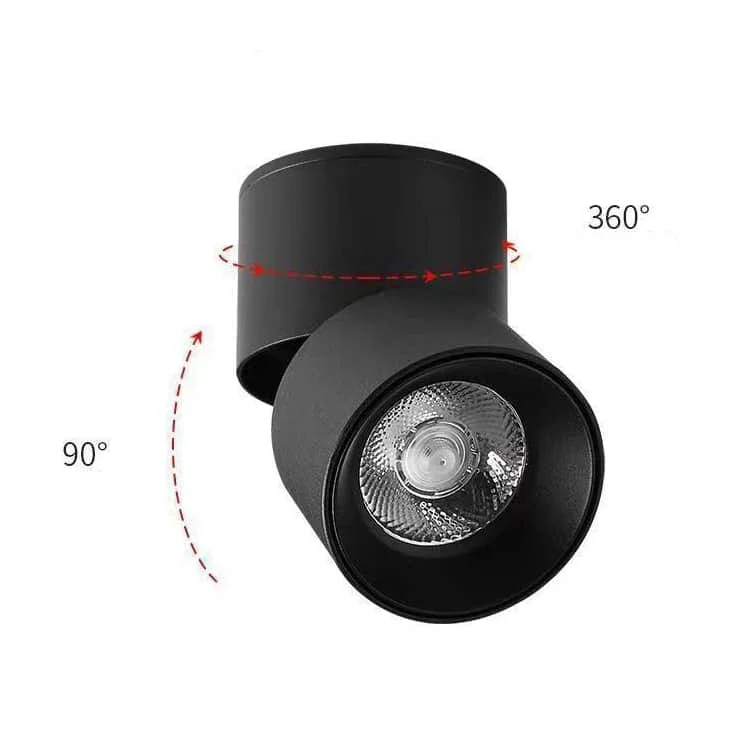

Aufbaustrahler mit 360° Drehung und 90° Neigung
Für Akzente auf Bildern, Auslagen oder Bereichen in Wohnung, Galerie oder Geschäft lassen sich diese Aufbaustrahler um 90° vertikal neigen und um 360° drehen. Legen Sie vor der Optikauswahl Allgemein- oder Akzentlicht fest und testen Sie das Ergebnis im tatsächlichen Abstand.
- Schutzgrad: IP22
- Abstrahlwinkel: 24/36°
- Montageart: Aufbau

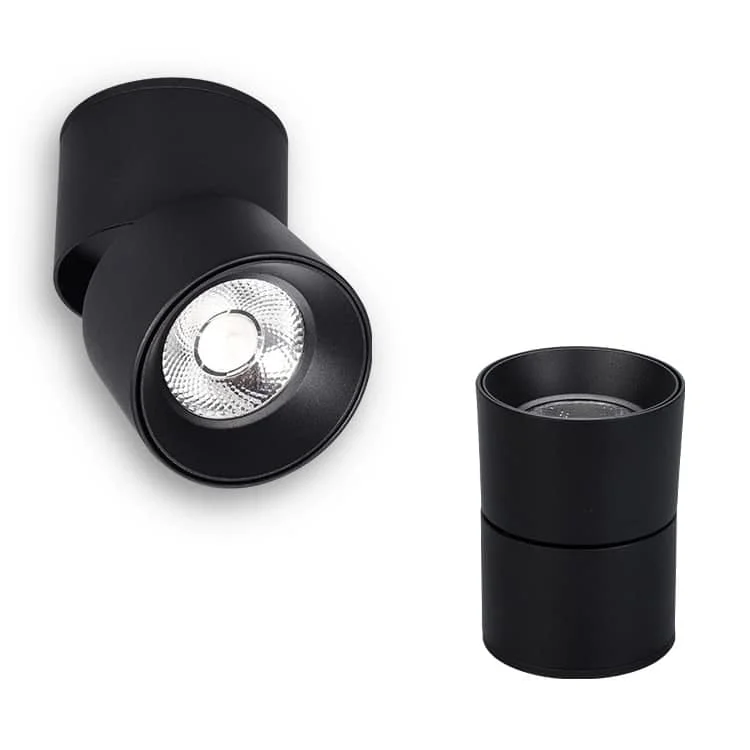

- Material: Aluminiumdruckgussgehäuse, Optionen in Mattweiß/Mattschwarz
- Abstrahlwinkel: 24°/36°
- Eingangsspannung: 120/220-240VAC 50/60Hz
- PF: >0.5 oder 0.8
- Gesamtklirrfaktor: <15%
- LED-Lichtquelle: Bridgelux/Osram COB mit CRI90, SDCM:<5 oder <3
- Farbtemperatur: 3000K/4000K/6000K
- Angegebene Lebensdauer: >50000 h
- Erklärte Konformität: CE und RoHS
- Herstellergarantie: 3/5 Jahre
| Artikelbezeichnung | Leistung | Abmessungen | Lichtstrom | Technisches Datenblatt |
|---|---|---|---|---|
| HOYUWO-DL-10WI | 10W±5% | Ø70*H100mm | 950-1100lm | Datenblatt anfordern |
| HOYUWO-DL-15WI | 15W±5% | Ø90*H110mm | 1350-1600lm | Datenblatt anfordern |
| HOYUWO-DL-20WI | 20W±5% | Ø110*H115mm | 1850-2200lm | Datenblatt anfordern |
| HOYUWO-DL-25WI | 25W±5% | Ø110*H130mm | 2300-2600lm | Datenblatt anfordern |
- Triac-Phasendimmung
- Niederspannung AC/ DC12V/DC24V/DC36V/DC48V
- Schienenmontage
Angaben für Ihre Bestellung
Auch nach Fertigstellung der Decke muss sich der LED-Treiber ausbauen lassen; seine Anschlüsse müssen zugänglich bleiben. Deshalb prüfen wir neben der Gehäusehöhe auch den Wartungsraum.
Sie können diese Leuchte in die Decke integrieren oder als Aufbauleuchte montieren, sofern die gewählte Ausführung dafür vorgesehen ist. Entscheiden Sie bei der Optik zwischen flächiger Raumbeleuchtung und der gezielten Betonung von Objekten oder bestimmten Flächen.
Zunächst legen wir Ausschnitt beziehungsweise Untergrund und den Zugang zur Stromversorgung anhand der Modellmaße fest. Bei der Montage beachten wir die Leuchtenanleitung und die baulichen Vorgaben der Decke.
Was ist beim Ausrichten dieses Strahlers zu prüfen?
Bei der vorgesehenen Ausrichtung soll der Emitter nicht direkt im Blickfeld der Personen liegen, die den Raum durchqueren. Vorher prüfen wir Drehgrenzen und den vom Modell erlaubten Freiraum.
Welche Maße müssen vor der Bestellung geprüft werden?
Für die Passform gleichen wir den Untergrund mit der Zeichnung von HOYUWO-DL-10WI und Ø70*H100mm ab. Wir prüfen die Maße der gelieferten Version, ohne sie auf alle Varianten der Serie zu übertragen.
Wie wird die Optik dieses Downlights gewählt?
Wir bestimmen die Optik anhand des Montageabstands und der zu beleuchtenden Nutzfläche. Ein enger Lichtkegel bündelt das Licht stärker; das Ergebnis überprüfen wir dennoch mit einer Lichtberechnung.
Welches Dimmsystem muss bestellt werden?
Damit die Dimmung in unsere Anlage eingebunden werden kann, wählen wir den LED-Treiber und sein Steuerprotokoll gemeinsam mit der Steuerung aus. Die für diese Ausführung kompatible Kombination wird in der Bestellung eindeutig angegeben.
Barrierefreie Bildinformationen

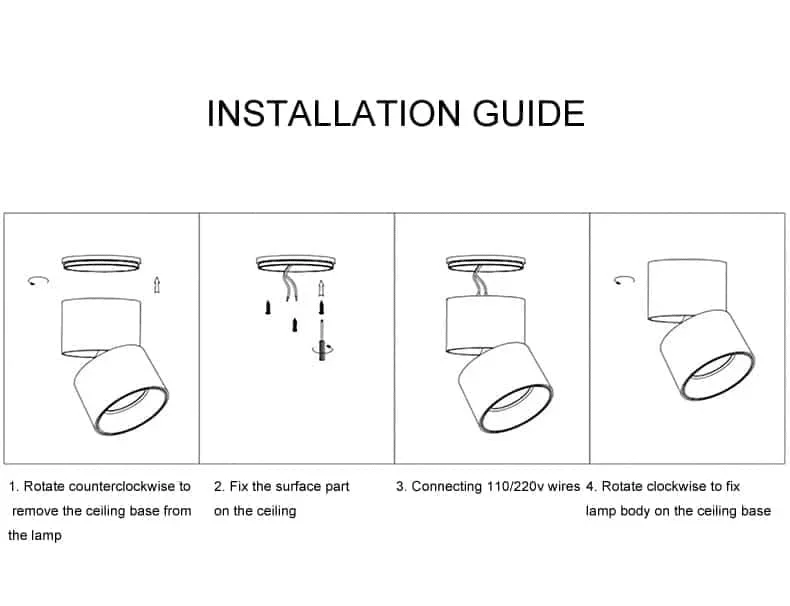

Bild 1 · Montage
- Montage eines Aufbaudownlights
- 1. Gegen den Uhrzeigersinn drehen, um die Montagebasis abzunehmen.
- 2. Basis an der Decke befestigen.
- 3. Versorgungsleitungen gemäß Kennzeichnung an 110/220V anschließen.
- 4. Im Uhrzeigersinn drehen, um das Gehäuse zu befestigen.
