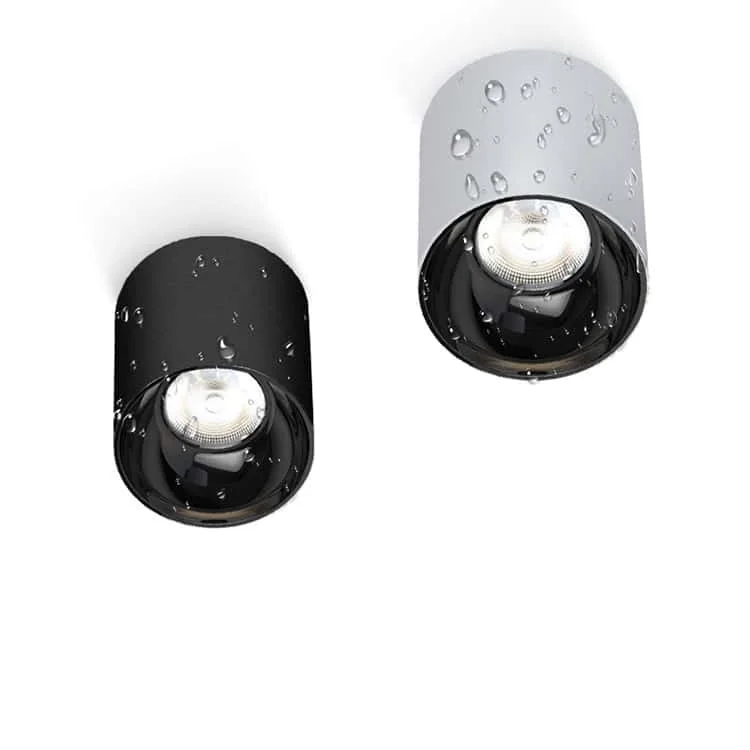

Zylindrisches IP65-Downlight zur Aufbaumontage

Bei einer Sanierung oder unter einer Betondecke können Sie Folgendes prüfen: Aufbaumontage ohne Einbauausschnitt. Bei Dachüberständen, Außenwegen oder Feuchträumen bestätigen Sie Montage und Anschlüsse. Das Datenblatt nennt IP65. Das zylindrische Downlight besitzt eine geschützte Kabeleinführung und Glas mit Dichtung.

  • Montage: Aufbau-/Deckenmontage
  • Schutzart: IP65; Montagebedingungen prüfen
  • Material: Aluminiumdruckgussgehäuse + Reflektoren
  • Farbtemperatur: 2700K-3000k/4000K-4500K/5700K-6000K
  • LED-Chip: Bridgelux oder Osram
  • SDCM:<5 oder <3,
  • Farbwiedergabeindex: >90
  • LED-Treiber: Eaglerise/DNF/Suncom/DONE, laut Datenblatt flimmerfreier Betrieb
  • Eingangsspannung: 110/220-240VAC 50/60Hz
  • Leistungsfaktor: >0.5 oder >0.8
  • Angegebene Lebensdauer: >50000 Stunden
  • Angegebene Konformität: CE und RoHS. Fordern Sie die Unterlagen zur konkreten Ausführung an.
  • Herstellergarantie: 3/5 Jahre
Angebot anfordern

ArtikelbezeichnungLeistungAbmessungenLichtstromTechnisches Datenblatt
HOYUWO-FM-10WF10W±5%Φ75XH117mm900-1100lmDatenblatt anfordern
HOYUWO-FM-15WF15W±5%Φ95*H128mm1300-1500lmDatenblatt anfordern
HOYUWO-FM-20WF20W±5%Φ95*H128mm1800-2100lmDatenblatt anfordern
HOYUWO-FM-25WF25W±5%Φ120*H150mm2300-2600lmDatenblatt anfordern
HOYUWO-FM-30WF30W±5%Φ120*H150mm2800-3000lmDatenblatt anfordern
HOYUWO-FM-40WF40W±5%Φ147*H180mm3800-4200lmDatenblatt anfordern
HOYUWO-FM-50WF50W±5%Φ170*H200mm4700-5200lmDatenblatt anfordern

  • Dimmoptionen Triac/0-10V/DALI
  • Eingangsspannungsoptionen DC12V 24V 48V
  • Mit passendem Abhängezubehör ist folgende Verwendung möglich: Pendeldownlight.

Angaben für Ihre Bestellung

Auch nach Fertigstellung der Decke muss sich der LED-Treiber ausbauen lassen; seine Anschlüsse müssen zugänglich bleiben. Deshalb prüfen wir neben der Gehäusehöhe auch den Wartungsraum.

  • Balkon
  • Küche
  • Waschräume
  • Badezimmer
  • Badezimmer

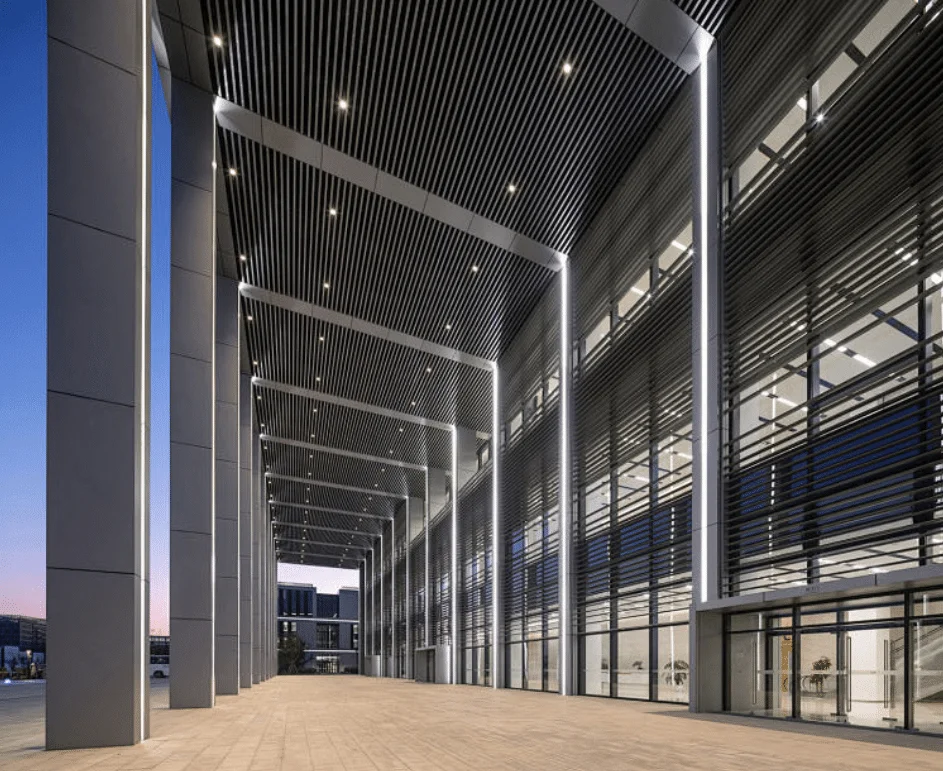

LED-Aufbaudownlight IP65 für Außengänge
Aufbaudownlight IP65 für Balkone

Sie können diese Leuchte in die Decke integrieren oder als Aufbauleuchte montieren, sofern die gewählte Ausführung dafür vorgesehen ist. Entscheiden Sie bei der Optik zwischen flächiger Raumbeleuchtung und der gezielten Betonung von Objekten oder bestimmten Flächen.

Bild 6

Zunächst legen wir Ausschnitt beziehungsweise Untergrund und den Zugang zur Stromversorgung anhand der Modellmaße fest. Bei der Montage beachten wir die Leuchtenanleitung und die baulichen Vorgaben der Decke.

Was bedeutet der angegebene Schutz für diese Ausführung?

Aus der IP-Zahl allein leiten wir keine Chemikalien- oder Korrosionsbeständigkeit ab. Für den konkreten Punkt in Bad oder Feuchtraum gleichen wir Umgebung und Montageanleitung ab. Wir prüfen die Eignung von Treiber, Anschluss und Einbauort. Im Datenblatt klären wir, für welche Bauteile und Montageart die Schutzart gilt.

Welche Maße müssen vor der Bestellung geprüft werden?

Bei Ersatz nennen wir die vorhandenen Maße, ohne aus ähnlicher Leistung auf gleiche Größe zu schließen. Auch Positionen von Befestigungen, Kabeleinführungen und externen Bauteilen prüfen wir. Für HOYUWO-FM-10WF nennt die Zeichnung Φ75XH117mm. Diese Daten gleichen wir mit Untergrund und bestellter Version ab, da andere Varianten abweichende Maße haben können.

Wie wird die Optik dieses Downlights gewählt?

Wir bestimmen die Optik anhand des Montageabstands und der zu beleuchtenden Nutzfläche. Ein enger Lichtkegel bündelt das Licht stärker; das Ergebnis überprüfen wir dennoch mit einer Lichtberechnung.

Welches Dimmsystem muss bestellt werden?

Damit die Dimmung in unsere Anlage eingebunden werden kann, wählen wir den LED-Treiber und sein Steuerprotokoll gemeinsam mit der Steuerung aus. Die für diese Ausführung kompatible Kombination wird in der Bestellung eindeutig angegeben.

Passende Produkte

Barrierefreie Bildinformationen

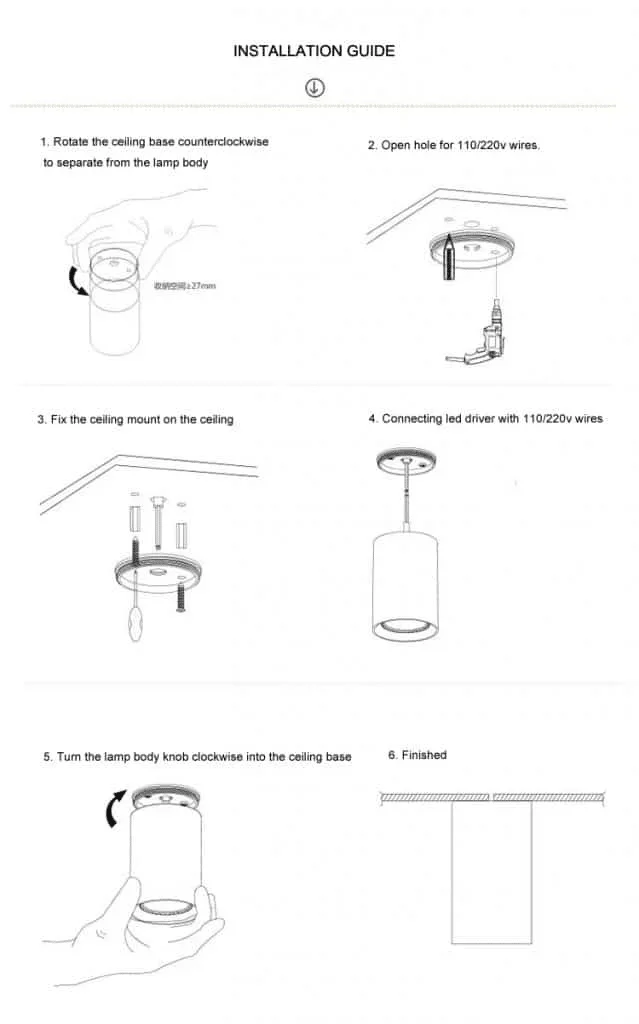

Bild 1 · Montage

  • Montageanleitung
  • 1. Den Deckensockel gegen den Uhrzeigersinn drehen, um ihn vom Leuchtenkörper zu trennen.
  • 2. Die in der Abbildung gezeigte Durchführung des 110/220v-Netzkabels vorbereiten; Spannung der Referenz bestätigen.
  • 3. Die Deckenhalterung an der Decke befestigen.
  • 4. Den LED-Treiber an die zur gelieferten Version passende 110/220v-Versorgung anschließen.
  • 5. Den Leuchtenkörper im Uhrzeigersinn drehen, um ihn am Deckensockel zu befestigen.
  • 6. Prüfen, ob die Montage gemäß Anleitung vollständig abgeschlossen ist.
