IP-Schutzart einer Leuchte passend zur Umgebung auswählen
Der Leitfaden unterscheidet Ziffern und Wasserkontaktarten, insbesondere zeitweiliges Eintauchen und dauernden Unterwasserbetrieb. Für die Auswahl Exposition beschreiben und Code mit der Anleitung abgleichen. IP wird nicht auf „innen“ oder „außen“ reduziert: Der Code beschreibt Gehäuseschutz gegen Festkörper und Wasser, nicht sämtliche Eigenschaften.
Erste Ziffer: Festkörper und Staub
Die erste Ziffer beschreibt Schutz vor Zugang zu gefährlichen Teilen und Eindringen fester Fremdkörper; bestimmte Stufen schließen Staub ein.
| Ziffer | Schutzumfang | Erläuterung |
| 0 | Kein deklarierter Schutz gegen feste Fremdkörper. | Kein Schutz |
| 1 | Schutz gegen feste Fremdkörper mit Durchmesser ≥50mm | Schutz gegen feste Fremdkörper ab 50 mm und Zugang mit dem Handrücken. |
| 2 | Schutz gegen Zugang mit einem Finger und feste Fremdkörper mit Durchmesser ≥12.5mm unter Prüfbedingungen. | Schutz gegen feste Fremdkörper mit Durchmesser ≥12.5mm |
| 3 | Schutz gegen feste Fremdkörper mit Durchmesser ≥2.5mm | Schutz gegen Zugang mit Werkzeug und feste Fremdkörper ab 2,5 mm. |
| 4 | Schutz gegen feste Fremdkörper mit Durchmesser ≥1.0mm | Schutz gegen Fremdkörper ab 1 mm. Diese Ziffer erklärt keine Staubdichtheit. |
| 5 | Staubgeschützt, nicht vollständig staubdicht | Staub darf eindringen, jedoch nach der zugehörigen Prüfung nicht in einer Menge, die Funktion oder Sicherheit beeinträchtigt. |
| 6 | Staubgeschützt, nicht vollständig staubdicht | Staubdicht nach Prüfung. Die Angabe 100% beschreibt keine Beständigkeit gegen beliebige andere Einwirkungen. |
Wie wird die IP-Schutzart für LED-Leuchten ausgewählt?
| Code | Schutz gegen feste Fremdkörper | Schutz gegen Wasser |
|---|---|---|
| IP20 | Feste Fremdkörper mit Durchmesser ≥12,5 mm und Zugangsschutz nach Prüfung | Kein deklarierter Wasserschutz |
| IP23 | Wie IP2X | Sprühwasser bis 60° gegenüber der Senkrechten |
| IP44 | Feste Fremdkörper mit Durchmesser ≥1 mm | Spritzwasser aus jeder Richtung |
| IP54 | Begrenzter Staubeintritt ohne schädliche Menge | Spritzwasser aus jeder Richtung |
| IP65 | Staubdicht | Strahlwasser |
| IP66 | Staubdicht | Starkes Strahlwasser |
| IP67 | Staubdicht | Zeitweiliges Eintauchen unter standardisierten Prüfbedingungen |
| IP68 | Staubdicht | Dauerndes Eintauchen unter den vom Hersteller festgelegten Bedingungen |
Passende Anschlüsse und Anschlusskästen für das Gesamtsystem verlangen. Eintauchen weist keine bestandene Strahlwasserprüfung nach. Für IP68 Dauer, Tiefe und deklarierten Einsatz prüfen, ohne pauschal einen Meter anzusetzen. Bei Erdeinbau, Sauna, Pool oder Bad Umgebung und Gerät getrennt bewerten: IP belegt keine chemische, thermische, Korrosions- oder Dampfbeständigkeit.

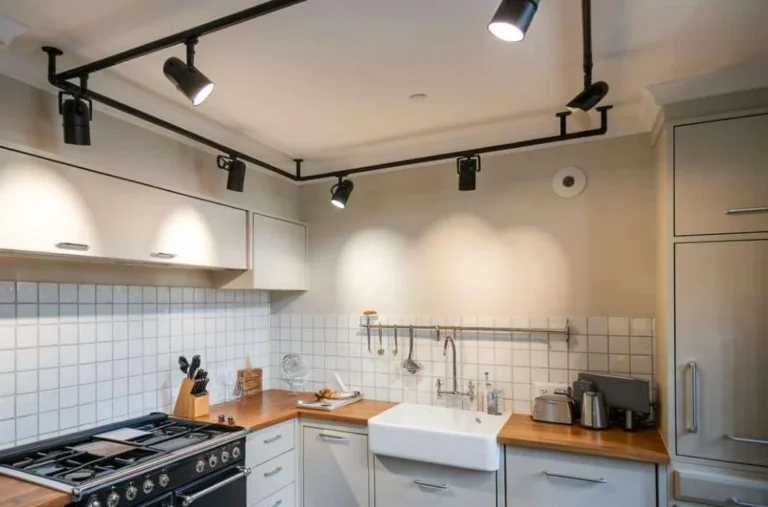

IP22-Leuchten: Schutzumfang
IP22 findet sich bei bestimmten Leuchten, darunter einigen Varianten für Stromschienenbeleuchtung. Der Montageort darf aber nicht allein wegen seiner Innenlage gewählt werden. Geprüft werden Schutz gegen Festkörper ab 12.5mm und senkrechte Tropfen bei bis zu 15 Grad geneigtem Gehäuse.

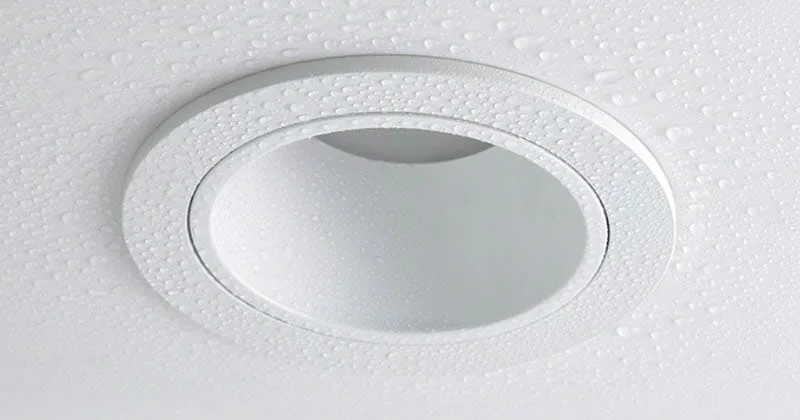

IP54-Leuchten: Schutzumfang
Vor Einsatz einer IP54-Ausführung Position und Exposition prüfen. Sie kombiniert Staub- und Spritzwasserschutz, ist aber nicht vollständig staubdicht und nicht automatisch für jeden Balkon, jede Küche oder jedes Bad geeignet.
IP65-Leuchten: Schutzumfang
Als ergänzende Quellen können Sie nutzen Bad-Downlights und öffentliche Beleuchtung. IP65 beschreibt Staubdichtheit und Schutz gegen Strahlwasser, je nach Situation relevant für Außenbereich oder Reinigung. Explosionsschutz wird damit nicht nachgewiesen; Chemieanlagen oder Bergwerke können zusätzliche spezifische Bewertungen und Nachweise benötigen.
IP66-Leuchten: Schutzumfang
IP66 ist keine Freigabe für Unterwasserbetrieb. Die Stufe betrifft starkes Strahlwasser und kann je nach Ausführung an folgenden Geräten angegeben sein: Flutern oder Außen-Einbauleuchten je nach Artikel.
IP67-Leuchten: zeitweiliges Eintauchen
Bei Bodeneinbaugeräten Anschlüsse, Entwässerung und Montage prüfen. IP67 betrifft geprüftes zeitweiliges Eintauchen und erlaubt nicht automatisch dauernden Unterwasserbetrieb. Ein höherer IP-Wert ist auch kein universelles Lebensdauerversprechen.
IP68-Leuchten: deklarierte Tauchbedingungen
Nutzen Sie Poolleuchten für Modellinformationen. Edelstahl 304 oder AC/DC-Versorgung mit 12 V beziehungsweise 24 V aus dem Artikel belegen allein keine Systemeignung. Für IP68 Nutzung, Temperatur, Tiefe und Dauer des vom Hersteller deklarierten längeren Eintauchens überprüfen.
Leuchte, Anschlüsse und Zubehör als System prüfen
Nach Exposition auswählen und Schutz in Zubehör sowie Verbindungen erhalten. IP54 ist nicht für jeden Innenraum vorgeschrieben, IP65–IP66 nicht automatisch für jeden Außenbereich ausreichend. Für Eintauchen IP68 mit den deklarierten Nutzungsbedingungen verknüpfen.
Bei Modellanfragen Montageort sowie Staub- und Wasserexposition angeben.
Was der IP-Code aussagt und was nicht
Lesen Sie auch LED-Feuchtraumleuchten. IP beschreibt weder Stoßfestigkeit noch Explosionsschutz oder chemische Beständigkeit. Aus einer Tauchprüfung folgt keine Eignung für jede Reinigung oder Betriebsart. Die Basistabelle umfasst Wasserstufen 0 bis 8 und Festkörperstufen 0 bis 6, ohne alle Erweiterungen abzudecken. IEC 60529 definiert den Code mit einer Ziffer für Festkörper und einer für Wasser.
Bildbeschreibung und Bildtext
- Schutzartcode IPXX.
- Erste Ziffer, 0–6: Schutz gegen feste Fremdkörper.
- Zweite Ziffer, 0–8: Schutz gegen Flüssigkeiten.
Die folgende Tabelle erläutert die wasserbezogenen Prüfungen:
Zweite Ziffer: Wasser und Prüfbedingungen
Die zweite Ziffer bezeichnet den Wasserschutz gemäß zugehöriger Prüfung.
| Ziffer | Schutzumfang | Erläuterung der Prüfung |
| 0 | Kein Schutz | Kein deklarierter Wasserschutz. |
| 1 | Schutz gegen senkrechte Tropfen. | Senkrechte Tropfen dürfen unter Prüfbedingungen keine schädliche Wirkung haben. |
| 2 | Schutz gegen senkrechte Tropfen bei bis zu 15 Grad geneigtem Gehäuse. | Senkrechte Tropfen bei bis zu 15° geneigtem Gehäuse. |
| 3 | Schutz gegen Sprühwasser; keine Aussage zum Eintauchen. | Sprühwasser bis 60 Grad gegen die Senkrechte ohne schädliche Wirkung unter Prüfbedingungen. |
| 4 | Schutz gegen Spritzwasser. | Spritzwasser aus jeder Richtung darf unter Prüfbedingungen keine schädliche Wirkung haben. |
| 5 | Schutz gegen Strahlwasser | Strahlwasserprüfung mit mindestens 3 Minuten Dauer, abhängig von Verfahren und Gehäuseabmessungen; ohne schädliche Wirkung. |
| 6 | Schutz gegen starkes Strahlwasser. | Prüfung mit starkem Strahlwasser für mindestens 3 Minuten nach anwendbarem Verfahren und ohne schädliche Wirkung. |
| 7 | Schutz bei zeitweiligem Eintauchen. | Die Quelle fasst die Prüfung mit 30 Minuten und 1 Meter zusammen. Exakte Bedingungen hängen von Verfahren und Gehäuseabmessungen ab. Dies ist keine Freigabe für dauernden Unterwasserbetrieb. |
| 8 | Schutz bei längerem Eintauchen. | Tiefe, Dauer und weitere Bedingungen müssen vom Hersteller deklariert werden. |
Innen kann intensive Reinigung auftreten, außen ein Regenschutz vorhanden sein. Deshalb IP22, IP44, IP54, IP65, IP66, IP67 und IP68 nicht starr diesen beiden Einsatzorten zuordnen. Es sind übliche Kombinationen, deren Eignung von der Exposition abhängt.
Wasser nach Kontaktart beschreiben
Bei Anfragen Regen, gezielte Reinigung, Wasseransammlung und Eintauchen unterscheiden. Montageposition und Standortbedingungen ergänzen. „Außen“ allein lässt Expositionen offen, die unterschiedliche Prüfungen benötigen können.
Verbindungen nach Eingriffen prüfen
Nach Öffnen der Leuchte oder Zubehörwechsel Dichtungen, Verschlüsse und Anschlüsse nach Anleitung prüfen. Zulässige Ersatzteile dokumentieren: Die Gehäuseklassifizierung deckt eine inkompatibel ausgeführte Verbindung nicht ab.
Deklarierten Schutz mit der Standortexposition abgleichen. Unterlagen für Wartung aufbewahren und Verschlüsse sowie Dichtungen nach Anleitung prüfen. Bestätigung für Gerät und Zubehör verlangen, da ungeeignete Kästen oder Kabel das Gesamtsystem beeinträchtigen. Vor Bestellung Reinigungsmittel, Staub und Zugang sowie Tropfen, Schlagregen, Reinigung, Wasseransammlung oder Eintauchen beschreiben.
