Bevor wir eine Bauweise bewerten, vergleichen wir das komplette Panel und seine Unterlagen. Bei direkter Hinterleuchtung sitzen die LEDs hinter dem Diffusor; seitlich beleuchtete Panels verteilen das Licht über eine Lichtleitplatte.

Merkmal	Seitlich beleuchtetes Panel	Direkt hinterleuchtetes Panel
LED-Lichtquelle	Genannt wird SMD2835 mit 0.2W je Chip	Konkrete Ausführung prüfen
Lichtverteilung	Über eine Lichtleitplatte	LEDs und Linsen hinter dem Diffusor
Genannte Bauhöhe	8mm, 9mm, 10mm oder 12mm	30mm, 45mm oder 55mm
Materialien	Rahmen, PS-Diffusor, PMMA-Lichtleitplatte, Reflektor und Abdeckung	Rahmen, PS-Diffusor und Rückseite; ohne Lichtleitplatte
Genannte Lichtausbeute	80-140lm/W	80-120lm/W
Komponentenmontage (SKD)	Enthält Lichtleitplatte und Reflektor	Befestigung von Linsen und Diffusor prüfen
Kosten	Abhängig von der Konfiguration	Abhängig von der Konfiguration
Materialprüfung	Vergilbungsbeständigkeit der Lichtleitplatte	Linsenbefestigung

Bildbeschreibung und Bildtext

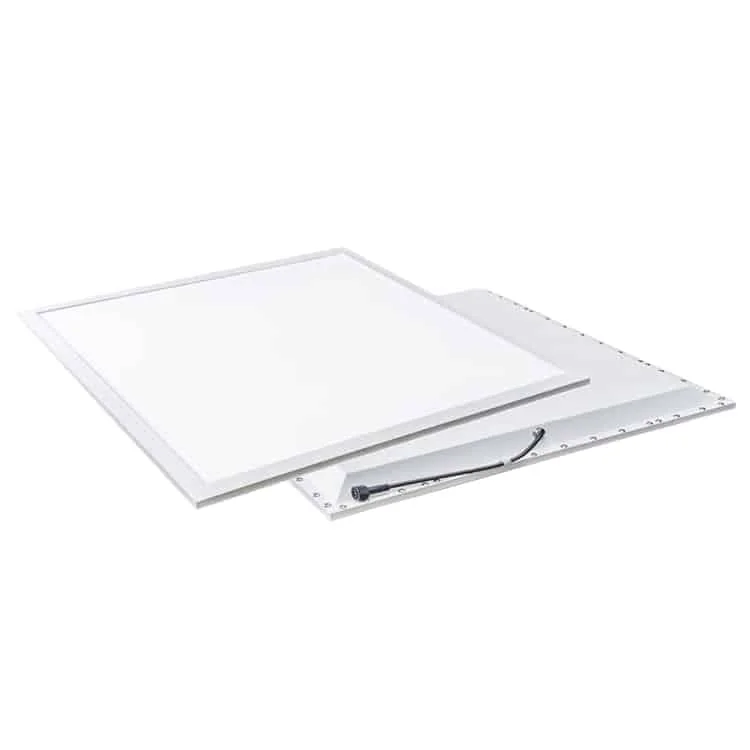

• Direkt hinterleuchtete Ausführung
• Seitlich beleuchtete Ausführung

Verstehen Sie den Vergleich als Beschreibung unterschiedlicher Konstruktionen. Keine der beiden Lösungen ist dadurch automatisch hochwertiger.

Vor der Auswahl berücksichtigen wir den Platzbedarf des Treibers und prüfen Diffusor, Lichtstrom und Ausführung. Gleiche Außenmaße können mit einer anderen Lichtverteilung verbunden sein.

Eine vollständige Leuchte umfasst Rahmen, Lichtmodul, Optik, rückseitigen Abschluss und Treiber. Prüfen Sie im Datenblatt, ob eine seitlich beleuchtete oder direkt hinterleuchtete Konstruktion vorliegt, statt einzelne Materialien isoliert zu bewerten.

Für die Passform prüfen wir Toleranzen und Deckenraster sowie die Auflage des Rahmens. Das Angebot muss Oberfläche und Abmessungen nennen, denn der Preis hängt von Konfiguration und Bestellung ab. Beschrieben werden Rahmen aus Aluminium 6063, Bauhöhen von 8-12mm und eloxierte Ausführungen in Silber, Weiß oder Schwarz. Die Farbe dient uns nicht als Qualitätsklasse; wir prüfen die genaue Variante und ihre Verbindung zur Tragkonstruktion.

Zur Beurteilung der Blendung ziehen wir Photometrie und Projektgeometrie heran: Weder ein bestimmtes Material noch die Angabe UGR<19 garantieren das Ergebnis in jedem Büro. An einem eingeschalteten Muster prüfen wir Lichtverteilung, dunkle Bereiche und Verarbeitung. Bei seitlich beleuchteten Panels wirken Lichtleitplatte und Diffusor zusammen. Beschrieben werden Lichtleitplatten mit Lasergravur, Druck oder optischen Strukturen in 1.0mm, 1.2mm, 1.5mm, 2.0mm und 3.0mm sowie PS-Diffusoren in 1.0mm, 1.2mm und 1.5mm. Wir bestimmen das Material der konkreten Ausführung. Die Dicke allein erlaubt keine Rangfolge nach Qualität oder Preis; Gleichmäßigkeit und Verhalten müssen am fertigen Panel beurteilt werden.

Die Lichtausbeute des Chips setzen wir nicht mit derjenigen der Leuchte gleich, zu der auch Diffusor und Treiber gehören. Wir fragen nach Lichtstrom, Farbwiedergabe und thermischen Bedingungen der angebotenen Einheit. Für die Serie werden Epistar-Chips, Aluminiumplatinen mit Kupferleiterbahnen und die Bauformen SMD2835, SMD4014 und SMD5630 genannt. Wir prüfen, welche davon im Modell enthalten sind; weder Bauform noch Hersteller ersetzen eine Messung des vollständigen Panels.

Bei einer anderen Optikvariante bestätigen wir deren Daten, statt gleichen Lichtstrom und gleiche Verteilung vorauszusetzen. In einer seitlich beleuchteten Konstruktion lenkt die Reflexionsfolie Licht zur Austrittsfläche; wir beurteilen sie zusammen mit Lichtleitplatte und Diffusor des Modells.

Bei Montage und Wartung behandeln wir das Gehäuse gemäß Anleitung und passen es nicht ohne Bestätigung an fremde Kits an. Steifigkeit, Befestigungen, Material und Anschlussraum prüfen wir anhand der Zeichnung. Bei direkt hinterleuchteten Panels kann die Rückseite Teil des Gehäuses sein; für flache Varianten werden Stahlabschlüsse und auf Anfrage Aluminium beschrieben.

Wir halten den Treiber zugänglich, damit ein Austausch ohne unnötige Eingriffe in Decke oder Panel möglich bleibt. Garantie, Ersatzteilverfügbarkeit und angegebene Lebensdauer betrachten wir getrennt. Zur Flickerbewertung fordern wir Messdaten an: Unsichtbares Flimmern ist nicht dasselbe wie gemessene Flickerfreiheit. Die Bedingungen für 50000 Stunden prüfen wir ausdrücklich, statt sie aus dem Herstellernamen abzuleiten. Genannt werden DONE, LiFud, Meanwell, GS, Boke und Eaglerise; für den konkreten Lieferumfang bestimmen wir Modell, Eingang und Steuerung.

Zur Bewertung der Kaufoptionen vergleichen wir ein Muster in der bestellten Ausstattung mit dem Datenblatt der kompletten Leuchte.

Aus dem Handelsnamen eines Metalls oder Kunststoffs allein können Sie weder mechanisches noch optisches oder thermisches Verhalten ableiten.

Wir prüfen den Zugang zum Anschluss und die Ausrichtung von Abdeckung und Optik. Ebenso kontrollieren wir die Rahmenoberfläche und die Auflagefläche auf der Decke.

Für die Wartung bestimmen wir den passenden Ersatztreiber und die Betriebsbedingungen, auf denen die angegebene Lebensdauer beruht.

Seitlich beleuchtete und direkt hinterleuchtete Bauweisen vergleichen wir bei gleicher Größe und unter gleichen Prüfbedingungen, damit die Unterschiede aussagekräftig sind.

Vom Büroarbeitsplatz aus betrachten wir die Lichtreflexionen auf den tatsächlich verwendeten Bildschirmen.

Zum Vergleich des abgegebenen Lichts benötigen wir Messdaten oder die Photometrie des kompletten Panels mit Diffusor. Die Transmission eines Materials oder die Lichtausbeute eines Chips ersetzt diese Angaben nicht.

Zu Beginn der Auswahl verorten wir die Arbeitsplätze und prüfen das Deckensystem.

Im Plan halten wir Abhängung oder Auflage, Deckenraster und freien Raum oberhalb der Leuchte fest.

Prüfen Sie die Maßzeichnung, um die Passform zu bestätigen, auch wenn das Handelsformat zur Öffnung zu passen scheint.

Wir klären, welchen Treiber und welches Kit das Angebot enthält und wie diese später erreichbar bleiben.

Bei einer Sonderausführung fordern wir Unterlagen für das fertige Gerät an, nicht nur für das Ausgangsmodell.

Bei einer geplanten Bürosanierung in Deutschland vergleichen wir die Angebote mit unveränderten Bildschirm- und Tischpositionen.

Vor der Leistungswahl prüfen wir Außenmaße und Auflage beziehungsweise Deckenausschnitt: Mehr Watt gewährleisten weder Passform noch unveränderte Lichtverteilung. Genannt werden Sonderausführungen einschließlich des Formats 2×2 mit bis zu 60W. Runde Panels von 2 bis 10 Zoll werden mit 5W, 7W, 9W, 12W, 15W, 18W, 24W und 30W beschrieben. Bei rechteckigen Panels sind 1200x300mm mit 40W und 1200x600mm mit 60W aufgeführt. Quadratische Handelsformate von 600x600mm können tatsächlich 595*595mm messen und 40W bieten; für andere Raster wird auch 620x620mm genannt. Wir prüfen das endgültige Datenblatt, denn diese Kombinationen sind dokumentierte Optionen und keine herstellerübergreifend verbindlichen Zuordnungen.

In unserem Vergleichsblatt trennen wir Leistung, Ausschnittmaße und Außenabmessungen.

Bei Rasterdecken prüfen wir vor der Bestellung die genaue Zeichnung der Auflage.

Bei einer Sonderausführung sollten Sie das endgültige Datenblatt anfordern: Modulanordnung und Treiber können vom Standardpanel abweichen.

Zunächst gleichen wir die Arbeitsbereiche mit der tatsächlichen Deckenkonfiguration ab.

Wir dokumentieren den verfügbaren Deckenhohlraum, das Raster und die vorgesehenen Befestigungen für Auflage oder Abhängung.

Die Montage erfolgt durch fachkundiges Personal bei freigeschalteter Stromversorgung nach den Anleitungen von Panel und Kit. Abhängung, Einbau, Aufbau oder Clips wählen wir nur, wenn die konkrete Ausführung für das zugehörige Zubehör geeignet ist.

Vor dem Verschließen prüfen wir den Platzbedarf und halten Anschlüsse und Treiber zugänglich. Bei Rasterdecken kontrollieren wir Tragfähigkeit und Auflagemaße; die Handelsbezeichnung des Formats garantiert keine Kompatibilität mit jedem Profilsystem.

Abhängelänge und Nivellierung passen wir innerhalb der Grenzen des kompatiblen Kits an. Wir bestimmen dessen Befestigungspunkte am Panel und an der Decke. Die Abbildung von Seilen und Befestigungen zeigt eine Konfiguration, die mit der Anleitung des gewählten Geräts abgeglichen werden muss.

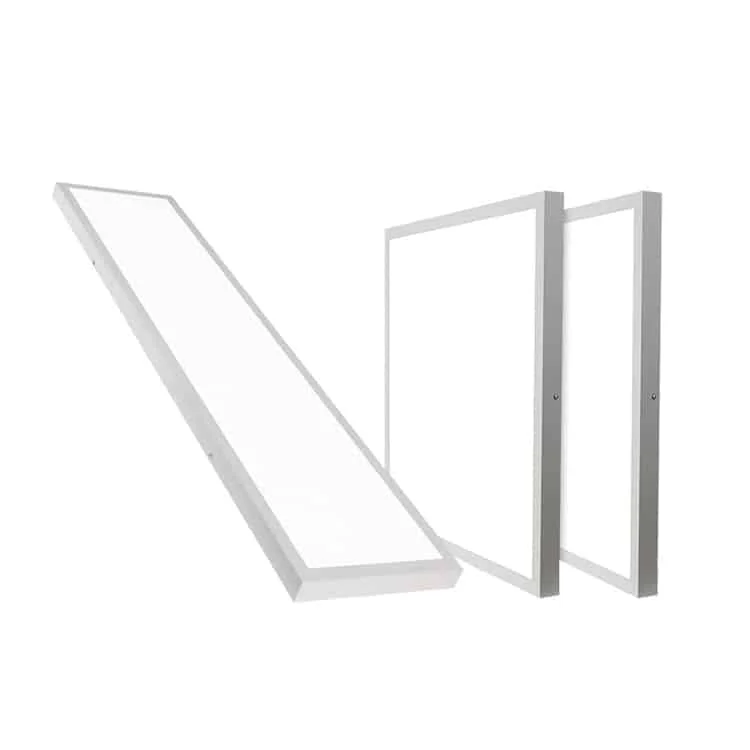

Für die Aufbaumontage prüfen wir zunächst den Platz des Treibers sowie Schutz und Zugänglichkeit des Anschlusses. Danach bestätigen wir Rahmen und Zusammenbau. Die Zeichnung zum Einschieben des Panels dient der Veranschaulichung und ersetzt nicht die Montagefolge des Herstellers.

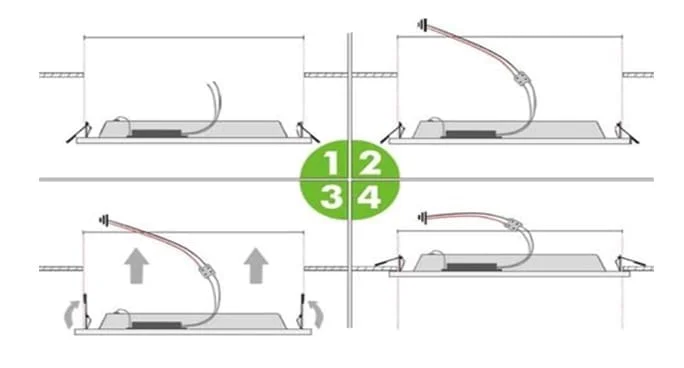

Die Anleitungen für Panel und Kit bewahren wir für spätere Austauschmaßnahmen auf. Eine andere Befestigung gilt nicht schon deshalb als kompatibel, weil das Gehäuse dafür geeignet aussieht. Bei Änderung der Montageart fordern wir passendes Zubehör und das zugehörige Verfahren an. Für Clipvarianten prüfen wir Ausschnitt, Deckenstärke und Befestigungspunkte.

Bildbeschreibung und Bildtext

• Lichtpanel –
• Schrauben an der Decke
• Stahlseile
• HAKEN am Lichtpanel

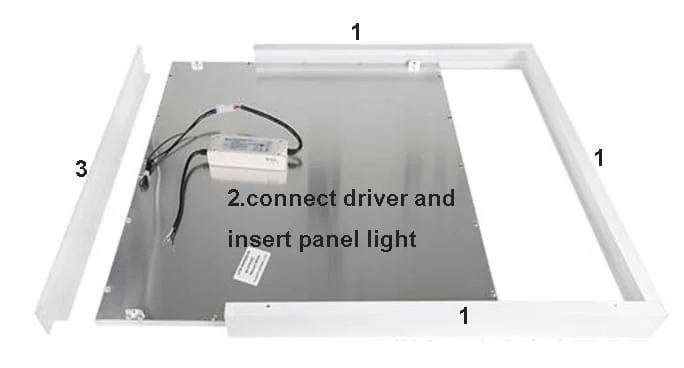

Bildbeschreibung und Bildtext

• Schritt 2 der Darstellung: Treiber anschließen und LED-Panel einschieben.

Vor der Montage prüfen wir die Tragfähigkeit, das Deckensystem und die Kompatibilität des Kits mit dem bestellten Panel.

Die Auflage auf den Profilen lässt sich nicht allein anhand der Nennmaße im Katalog bestätigen.

Für die Stromversorgung und ihre Anschlüsse sehen wir einen zugänglichen Einbauraum vor.

Wir ordnen einer Wohnung, Werkstatt oder einem Büro keinen Farbtemperaturbereich pauschal zu und schreiben ihm allein keine Wirkungen auf Sicherheit, Stimmung oder Aufmerksamkeit zu. Die Farbtemperatur beschreibt in Kelvin den Weißton. In dieser Serie werden Kaltweiß mit 6000-6500K, Neutralweiß mit 4000-4500K und Warmweiß mit 3000-3200K genannt. Vor der Bestellung prüfen wir die Verfügbarkeit für die konkrete Ausführung.

Von den Nutzungspositionen aus prüfen wir Reflexionen, besonders auf Bildschirmen und glänzenden Oberflächen; eine andere Kelvinzahl löst sie nicht zwangsläufig. Neben unserer Vorliebe für warmes oder kühles Weiß beurteilen wir Beleuchtungsstärke, Gleichmäßigkeit und Blendung. Mit einem Muster betrachten wir Möbel, Wände und Gegenstände zusammen mit den übrigen sichtbaren Leuchten. So stimmen wir die Auswahl auf Materialien und Tätigkeit ab.

Für eine spätere Nachbestellung bewahren wir Konfiguration und vollständige Bestellreferenz auf. Bei benachbarten Panels oder geplanten Erweiterungen fragen wir nach der Farbtoleranz, denn gleiche Kelvinwerte garantieren kein identisches Erscheinungsbild. Zudem unterscheiden wir Farbtemperatur und Farbwiedergabeindex: Beide beschreiben unterschiedliche Eigenschaften.

In den Übergabeunterlagen halten wir Komponenten und Grundeinstellung fest. Wir vereinbaren, welche Parameter Nutzer verändern dürfen und welche bei der Inbetriebnahme festgelegt werden. Dafür prüfen wir Bedienelement, Treiber und Steuerung der Ausführung und unterscheiden einen Schalter zur Farbauswahl von dynamischer Farbtemperaturregelung.

Angebote vergleichen wir unter gleichen Bedingungen, ohne Ergebnisse eines Musters auf andere Konfigurationen zu übertragen. Wenn es die Berechnung erfordert, fordern wir Photometrien der gewünschten Optik und Lichtfarbe an. Diese Auswahl stimmen wir mit Befestigung und Wartung ab.

Stimmen Sie die gewählte Lichtfarbe auf die Raumoberflächen und das Licht der übrigen Leuchten ab.

Um Unterschiede zwischen benachbarten Panels zu vermeiden, fragen wir nach der Farbtoleranz. Gleiche Nennfarbtemperatur allein gewährleistet keine sichtbare Übereinstimmung verschiedener Produkte.

Zur Blendungsbewertung benötigen wir Photometrie und Berechnungsannahmen, die sich auf Arbeitsplätze und tatsächliche Raumgeometrie beziehen. Eine Produktkennzeichnung ersetzt keine Untersuchung des Raums.

Beim Vergleich der Lebensdauerangaben erfassen wir Prüftemperatur und Kriterium für den Lichtstromerhalt und trennen diese von der Herstellergarantie. So ordnen wir jede Zahl der zugrunde liegenden Konfiguration zu.
