Feuchtraum-LED-Panels: was die IP-Schutzart tatsächlich abdeckt
Dieser Leitfaden vergleicht seitlich beleuchtete und hinterleuchtete Bauarten anhand der Einwirkung am Einbauort und fehlender Angebotsdaten. Für Küche, Sanitärraum oder Poolnähe prüfen wir Datenblatt und Netzteilbedingungen. Der Schutz der Vorderseite gilt nicht automatisch für das gesamte System. Wir unterscheiden Spritzwasser, Strahlwasser und Eintauchen. So wird vor der Auswahl deutlich, was „dicht“ beim jeweiligen Panel tatsächlich bezeichnet.
Was der IP-Code über den Schutz aussagt
Weiterlesen können Sie unter IP-Schutzarten bei LED-Beleuchtung. Einzelne Prüfungen belegen keine Beständigkeit gegen jede denkbare Einwirkung. Bei IPXX beschreibt die zweite Ziffer Wasser, die erste den Zugang zu gefährlichen Teilen und das Eindringen fester Fremdkörper. Der Code bezeichnet Gehäuseschutz nach IEC 60529.
Verknüpfen Sie reale Umgebung und Montagebedingungen. IP44 und IP54 betreffen unter anderem Spritzwasser, IP65 enthält eine Strahlwasserprüfung. Keiner dieser Codes erlaubt jede feuchte Anwendung: Verwerfen Sie IP44 nicht pauschal und verlangen Sie IP65 nicht ohne Prüfung für jeden Ort.
Was ist ein geschütztes LED-Panel?
Beurteilen Sie Dichtungen, Gehäuse, Kabeleinführungen und Montage als System. Die Konstruktion begrenzt Wasser- und Staubeintritt. Eine zusätzliche Dichtung an einem gewöhnlichen Panel berechtigt nicht dazu, ihm denselben Schutzgrad zuzuschreiben.
Ermitteln Sie LED-Leiste und Leiterplatte entlang der Lichtleitplatte. Darüber liegen Diffusor und Reflexionsfolie in der vorgesehenen Schichtenfolge. Im Beispiel drückt die Aluminiumrückseite die Platte an und wird am Rahmen befestigt, während der Diffusor im Rahmen liegt. So lassen sich Rahmen, Aluminiumplatte, Rückverschluss und Streuscheibe zuordnen.
Leiten Sie den IP-Schutz nicht aus einer Bauteilliste ab. Verlangen Sie den Nachweis für Artikel und Einbaulage, um die Schutzwirkung des gesamten Systems zu beurteilen.
Bauarten geschützter LED-Panels

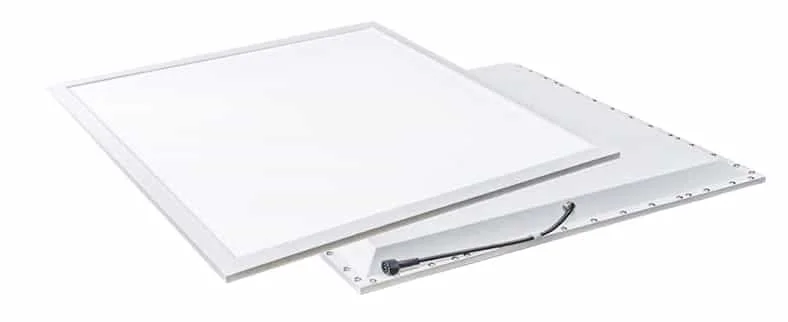

Geschütztes hinterleuchtetes LED-Panel
Prüfen Sie das geschützte LED-Panel als Produktbeispiel. Preis und Schutz prüfen Sie für diese konkrete Ausführung. Ohne seitliche Lichtleitplatte entfällt eine mögliche Vergilbungsquelle; Diffusor und andere Werkstoffe können dennoch altern. Beim hinterleuchteten Panel sitzen die LEDs hinter der Streufläche.
Geschützte LED-Panels mit seitlicher Beleuchtung
Für ein flaches Panel kann seitliche Beleuchtung infrage kommen: LEDs am Rand speisen eine Lichtleitplatte, die das Licht zum Diffusor führt. Vergleichen Sie Gleichmäßigkeit, Dicke und Preis konkreter Modelle. Diese Bauweise bildet allein noch keine höhere Qualitätsklasse.
Einsatzbereiche geschützter LED-Panels
Für Küche, Bad oder Sanitärraum vergleichen Sie Einwirkung und Einbau mit dem Datenblatt. In Poolnähe berücksichtigen Sie zusätzlich das Klima dieses Raums. Die Bezeichnung „dicht“ erlaubt nicht jede beliebige Einbauposition.

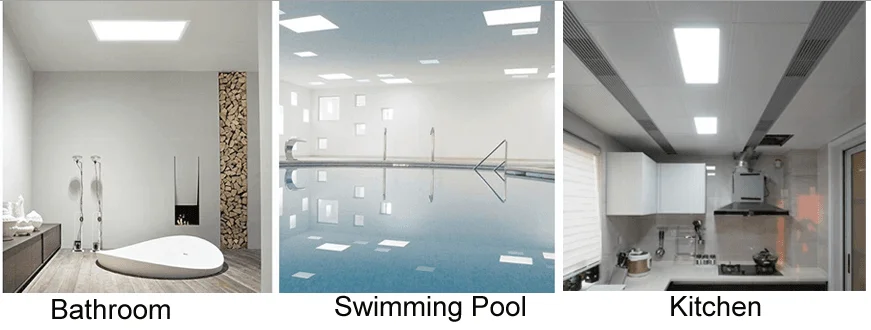

Bildbeschreibung und Bildtext
- Badezimmer
- Pool
- Küche
Kosten eines Panels einordnen
Beim Prüfen von LED-Panels 600×600 unterscheiden Sie die historische Tabelle in USD von einem aktuellen Angebot. Beide Beispiele betreffen 40 W und ein ungefähres Format von 600 × 600. Die Aufschlüsselung zeigt Kostenbestandteile; sie ist weder ein aktueller deutscher Preis noch ein Qualitätsnachweis.
| Typ | Geschütztes hinterleuchtetes LED-Panel | Seitlich beleuchtetes LED-Panel IP65 |
|---|---|---|
| Abmessungen | 595*595*30mm (2x2ft) | 595*595*9mm(2ftx2ft) |
| Leistung | 40 Watt | 40 Watt |
| LED-Treiber mit geeignetem Wasserschutz | USD3.00 | USD3.00 |
| LED-Modul (LED, Leiterplatte) | USD3.00 | USD3.00 |
| PMMA-Lichtleitplatte | USD0.00 | USD6.00 |
| Aluminiumrahmen + PS-Diffusor + Rückteil | USD7.00 | USD8.00 |
| Weitere Kosten: Arbeit, Verdrahtung und Handelsspanne | USD4.8 | USD5.8 |
| Gesamt | USD$17.8 | USD$25.8 |
Berücksichtigen Sie beim Preisvergleich Bestellmenge und Wechselkurseinfluss.
HOYUWO LED nimmt Anfragen entgegen über die Kontaktmöglichkeit für weitere Formate und Leistungen, etwa Panels 4×1 mit 40W, 2x1ft mit 24W oder IP65 im Format 4×2.
Parameter des LED-Panel geschützt
Schutzart
Weiterführende Informationen finden Sie über den Überblick über Hersteller von LED-Panels. Wir werten IP44 weder als falsche Angabe noch einen höheren Code als unbegrenzte Beständigkeit gegen Dampf oder Chemikalien. Wir prüfen Abdeckungen, Dichtungen und Kabeleinführungen. Anschließend klären wir, ob die Prüfung für Vorderseite, Rückseite oder gesamte Leuchte gilt.
Nutzen Sie die folgende Tabelle zur Einordnung der Schutzbezeichnungen.
Die beiden IP-Ziffern lesen
| Erste Ziffer | Schutz gegen feste Fremdkörper |
|---|---|
| 0 | Kein Schutz deklariert |
| 1 | Fremdkörper mit Durchmesser ≥50 mm |
| 2 | Fremdkörper mit Durchmesser ≥12,5 mm |
| 3 | Fremdkörper mit Durchmesser ≥2,5 mm |
| 4 | Fremdkörper mit Durchmesser ≥1 mm |
| 5 | Staubgeschützt: begrenzter Eintritt ohne schädliche Menge |
| 6 | Staubdicht |
| Zweite Ziffer (Auswahl 0–8) | Schutz gegen Wasser |
|---|---|
| 0 | Kein Schutz deklariert |
| 1 | Senkrecht fallende Tropfen |
| 2 | Tropfwasser bei bis zu 15° geneigtem Gehäuse |
| 3 | Sprühwasser bis 60° gegenüber der Senkrechten |
| 4 | Spritzwasser aus jeder Richtung |
| 5 | Strahlwasser |
| 6 | Starkes Strahlwasser |
| 7 | Zeitweiliges Untertauchen unter festgelegten Prüfbedingungen |
| 8 | Dauerndes Untertauchen unter Herstellerbedingungen |
Die Abbildung mit Ziffern 0–8 bildet nicht sämtliche Bezeichnungen der Norm ab. Bestätigen Sie den Schutzgrad für die vollständige Montage. Leiten Sie daraus keine allgemeine Beständigkeit gegen Dampf oder Chemikalien ab.
LED-Treiber
Wählen Sie das Netzteil passend zu LED-Modul und Einbauumgebung. Bei Wassereinwirkung benötigt es geeigneten Schutz; ein geschützter Platz ist nur bei zulässiger Montage ausreichend. Das dichte Panelgehäuse schützt den externen Treiber nicht automatisch.
Für die ergänzende Prüfung nutzen wir THD und Zehn chinesische Marken für LED-Treiber im Überblick. Marke und Oberschwingungsverzerrung garantieren keine Lebensdauer des Panels. Ein externer Treiber ohne Wasserschutz gehört nur an einen laut Anleitung zulässigen Ort. Galvanische Trennung belegen wir mit Unterlagen, nicht mit der Ausgangsspannung. Schließlich prüfen wir Eingang, Strom, Ausgangsbereich, Dimmbarkeit, Schutz und Umgebung.
LGP (Lichtleitplatte)
Zur Untersuchung der Alterung lesen Sie Warum LED-Panels vergilben. Unterscheiden Sie hinterleuchtete Panels ohne seitliche Lichtleitplatte von den seitlich beleuchteten IP65-Beispielen. Bei Letzteren verteilt die Platte das Licht; Material, Umgebung und Temperatur können ihre Alterung beeinflussen.
Bei Vergilbungsrisiken fragen wir nach Werkstoffen und Nutzungsbedingungen. PS oder PMMA allein bezeichnet keine Qualitätsstufe: Die Stabilität der Lichtleitplatte hängt von Rezeptur, Einwirkung und Wärmekonstruktion ab.
den Farbwiedergabeindex
Prüfen Sie den Farbwiedergabeindex als ergänzende Grundlage. Stimmen Sie Farbwiedergabe und Sehaufgabe ab. Ein Ra nahe 100 bedeutet geringere Abweichung der verwendeten Prüffarben, beschreibt jedoch nicht sämtliche Farben und ersetzt keine anderen Indizes. Die Gegenüberstellung bewertet deshalb die Quelle gegenüber einer Referenz.
Vor der Auswahl der Ausführung vergleichen wir Farbwiedergabe, Sehaufgabe und übrige Projektbedingungen.
Farbtemperatur
Leuchtstofflampen haben nicht pauschal 3000 K: Wie bei LED sind unterschiedliche Ausführungen erhältlich. Die CCT in Kelvin beschreibt den warmen oder kühlen Weißeindruck, weder Leistungsaufnahme noch die gesamte spektrale Qualität.
Wir stimmen den Weißton mit Materialien, Nutzung und Raumwirkung ab. Zur Konkretisierung nutzen wir den Leitfaden zur Farbtemperatur von LED-Leuchten.
Wie wird ein LED-Panel IP65 montiert?
Vor Bohrungen oder Änderungen am Panel prüfen wir die Anleitung. Auch bei ähnlicher Befestigung wie an anderen Leuchten halten wir Dichtungen und vorgesehene Anordnung ein, damit die Schutzbedingungen erhalten bleiben.
Wir unterscheiden vier genannte Montagearten: abgehängt, eingelassen, aufgesetzt und mit Klemmhalterung. Zeichnung und Anleitung zeigen, welche davon zur konkreten Artikelversion gehören.
Feuchtigkeitseintritt
Bei Feuchtigkeit untersuchen wir Einwirkung, Dichtungen, Anschlüsse und Einbaulage. Die Aufschrift IP44 allein erklärt keinen Schaden. In chemisch belasteter Umgebung prüfen wir außerdem die Werkstoffverträglichkeit, denn der IP-Code bescheinigt diese nicht.
Vergilbung
Zunächst bestimmen wir, welches Material vergilbt ist. Bei seitlich beleuchteten Panels können Lichtleitplatte, Diffusor oder andere wärme- beziehungsweise umweltbelastete Teile betroffen sein. Ohne diese Prüfung übertragen wir die Diagnose nicht auf die gesamte Leuchte.
Keine Funktion
Prüfen Sie die folgenden beiden möglichen Fehlerursachen:
- Versorgungsfehler: Eine Fachkraft prüft Eingang und Treiber und wählt elektrisch passenden Ersatz. Der Markenname ersetzt weder Ausgangswerte noch Montagebedingungen.
- LED-Modulfehler: Je nach interner Verschaltung kann ein Teil oder das gesamte Modul ausfallen. Sichtprüfung liefert Hinweise, ersetzt jedoch keine Diagnose. Reparaturen folgen dem Herstellerverfahren und erhalten die Schutzvorkehrungen.
Reinigungsverfahren festlegen
Beschreiben Sie dem Anbieter Reinigung und Einwirkung auf Leuchte sowie Anschlüsse. Wasser, Mittel und Reinigungsgeräte müssen mit den Anweisungen für das gesamte System übereinstimmen. Ein einzelner IP-Code definiert dieses Verfahren nicht vollständig.
Geschützte Montage dokumentieren
Dokumentieren Sie Treiberposition und Leitungsführung, bevor die Decke geschlossen wird. Bewahren Sie Anleitung und vorgesehene Dichtungsteile der Artikelversion auf. Diese Angaben erleichtern Fehlerprüfung und Ersatz, ohne die Bedingungen der freigegebenen Montage zu verlieren.
Für eine vergleichbare Konfiguration senden wir HOYUWO LED konkrete Projektdaten. Nach einem Feuchteschaden ermitteln wir zuerst den Eintrittsweg, damit er sich nicht wiederholt. Wir ergänzen Ausschnitt, Deckenart und Netzteilposition. Das Angebot soll Schutz je Bauteil, Verbindungen und zulässige Reinigung benennen.
