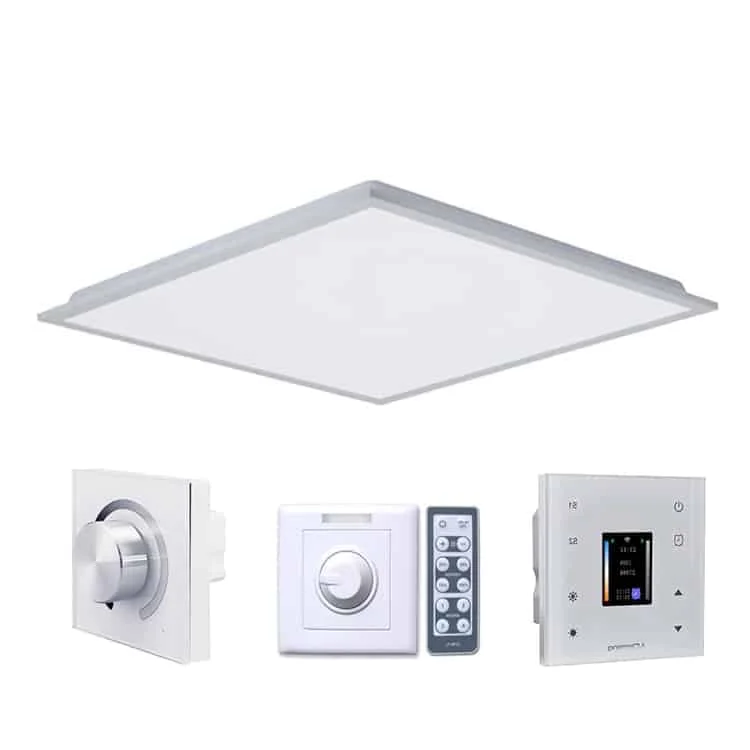

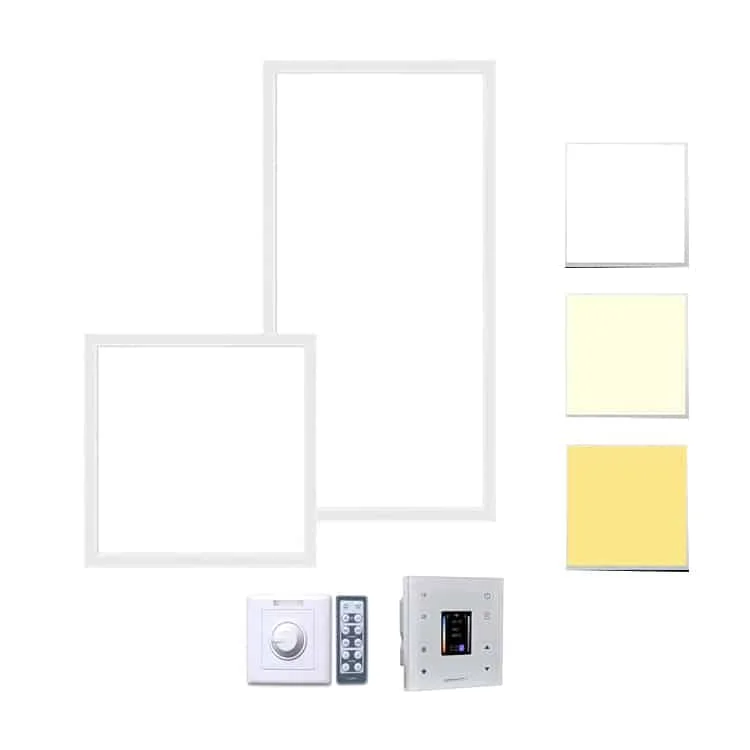

LED-Panels mit dimmbarem Treiber und 3CCT-Option

Artikelbezeichnung	Leistung	Abmessungen	Lichtstrom	Dimmbare Ausführung	Technisches Datenblatt
HOYUWO-PL3030-18WD (tenue)	18W±5%	295*295*32mm	1800-2200lm	Triac/0-10V/DALI dimmbar Ausführungen	Datenblatt anfordern
HOYUWO-PL6030-24WD (tenue)	24W±5%	595*295*32mm	2400-2900lm	Dimmoptionen Triac/0-10V/DALI	Datenblatt anfordern
HOYUWO-PL6060-36WD (tenue)	36W±5%	595*595*32mm	3600-4400lm	Dimmoptionen Triac/0-10V/DALI	Datenblatt anfordern
HOYUWO-PL6060-40WD (tenue)	40W±5%	595*595*32mm	4000-4800lm	Dimmoptionen Triac/0-10V/DALI	Datenblatt anfordern
HOYUWO-PL12030-40WD (tenue)	40W±5%	1195*295*32mm	4000-4800lm	Dimmoptionen Triac/0-10V/DALI	Datenblatt anfordern
HOYUWO-PL12060-50WD (tenue)	50W±5%	1195*295*32mm	5000-6000lm	Dimmoptionen Triac/0-10V/DALI	Datenblatt anfordern
HOYUWO-PL12060-72WD (tenue)	72W±5%	1195*295*32mm	7200-8200lm	Dimmoptionen Triac/0-10V/DALI	Datenblatt anfordern

• Aufbaurahmen für Aufbaupanels oder Stahlseile für Pendelpanels.
• Notlichtkit: 30% Leistung und Betriebsdauer von 1, 2 oder 3 Stunden, je nach Ausführung.

Angaben für Ihre Bestellung

Wir bewerten die Blendung anhand der tatsächlichen Höhen, Positionen und Arbeitsbereiche des Projekts. Dafür fordern wir eine spezifische Berechnung an, denn der Katalogwert belegt nicht das Verhalten unserer Installation.

Zur Bewertung der veröffentlichten Lebensdauer fragen wir nach Prüftemperatur und dem verwendeten Kriterium für den Lichtstromerhalt.

Bei der Auswahl für Unterrichtsräume, Büros und Geschäfte stimmen wir das Panel auf das Deckenraster ab. Lichtverteilung und Blendung an den Arbeitsplätzen werden für die Allgemeinbeleuchtung geprüft.

• Standard ist die Einbauversion, die zur einfachen Montage in die Decke eingelegt wird.
• Pendelmontage ist möglich; die Stahlseile müssen zusätzlich bestellt werden.
• Aufbaumontage ist mit zusätzlichem Aufbaurahmen-Zubehör möglich.
• Eine Montageoption mit Federclips ist verfügbar. Geben Sie diesen Bedarf in der Angebotsanfrage an.

Wir prüfen, ob die Deckenkonstruktion Auflage, Abhängung oder Aufbau des Modells trägt. Gleichzeitig planen wir Raum für Unterbringung und Wartung des Treibers ein.

Welches Dimmsystem muss bestellt werden?

Damit die Dimmung in unsere Anlage eingebunden werden kann, wählen wir den LED-Treiber und sein Steuerprotokoll gemeinsam mit der Steuerung aus. Die für diese Ausführung kompatible Kombination wird in der Bestellung eindeutig angegeben.

Welche Maße müssen vor der Bestellung geprüft werden?

Für die Passform gleichen wir den Untergrund mit der Zeichnung von HOYUWO-PL3030-18WD (dimmbar) und 295*295*32mm ab. Die Maße prüfen wir für die gelieferte Version, ohne sie auf alle Varianten der Serie zu übertragen.

Wie wird die Kompatibilität mit der abgehängten Decke geprüft?

Wir gleichen die Außenmaße des Panels mit Raster und Auflage der Decke ab. Für die gewählte Montage legen wir den mitzuliefernden Rahmen beziehungsweise das Zubehör fest.

Entspricht das Notlicht dem normalen Betriebslicht?

Bei einer Notlichtfunktion unterscheiden wir deren Leistungsdaten vom Normalbetrieb: Wir legen Batterie, Betriebsdauer sowie den im Notbetrieb verfügbaren Lichtstrom oder die Leistung fest. Die Nennangabe der Leuchte beschreibt diesen Betriebszustand nicht.
