UFO-Hallenstrahler mit 0-10V- oder DALI-Dimmung
Legen Sie Treiber, Optik und Steuerung nach Nutzung der Halle, Sporthalle oder Mehrzweckfläche fest. Die Reihe nennt eine Lichtausbeute von 150 lm/W bis 200 lm/W. Einstellbares Weißlicht kann statt der standardmäßigen festen Lichtfarbe angefragt werden. Diese runden UFO-Leuchten sind mit 0-10V- oder DALI-Dimmung erhältlich.
- Referenzmodell: Serie HOYUWO-HB-D
- Dimmung: 0/1-10V oder DALI, je nach Treiber
- Leistung: 100W 150W 200W
- Montage: Aufbau- oder Pendelmontage
- Angegebene Lichtausbeute: 150lm/W
- Angegebene Lebensdauer: >50000 Stunden
- Herstellergarantie: 3/5 Jahre
- Angegebene Konformität: CE und RoHS. Fordern Sie die Unterlagen zur konkreten Ausführung an.
- Angegebene Lieferzeit: 7-15 Tage, abhängig von der Menge
- Herkunft: China
- Mindestbestellmenge: 30 Stück pro Modell
| Artikelbezeichnung | Leistung | Abmessungen | Lichtstrom | Dimmsystem | Technisches Datenblatt |
|---|---|---|---|---|---|
| HOYUWO-HB-100WD | 100W±5% | Ø250*H90mm | 15000-20000lm | Mit 0/1-10V oder DALI dimmbar | Datenblatt anfordern |
| HOYUWO-HB-150WD | 150W±5% | Ø300*H100mm | 23000-30000lm | Mit 0/1-10V oder DALI dimmbar | Datenblatt anfordern |
| HOYUWO-HB-200WD | 200W±5% | Ø345*H120mm | 30000-40000lm | Mit 0/1-10V oder DALI dimmbar | Datenblatt anfordern |
Sie können den optionalen Akku für folgenden Zweck anfragen: Notlichtversorgung der Hallenleuchte.
Bei der Auswahl hoch montierter Leuchten für Halle, Werkstatt oder Lager berücksichtigen Sie Regale und Arbeitsbereiche. Diese Angaben helfen, Lichtverteilung und Leuchtenzahl zu planen.
Diese Zeichnungen zeigen den Anschluss der Helligkeitssteuerung:
- Anschlussschema der DALI-dimmbaren LED-Hallenleuchte:
- Montage und Anschluss der dimmbaren Hallenleuchte 0-10V/1-10V:
Angaben für Ihre Bestellung
Für den Hallenstrahler fragen wir nach dem zulässigen Temperaturbereich der gesamten Einheit mit Treiber. Wir berücksichtigen die Temperatur unter dem Dach, die von der bodennah gemessenen Temperatur abweichen kann.
Wir geben dem Installateur den angegebenen Einschaltstrom des Treibers, damit er Stromkreis und zulässige Leuchtenzahl festlegen kann.
Im Projekt prüfen wir die Tragfähigkeit des Untergrunds, die geplante Abhängung und den Wartungszugang. Verankerung und Anschluss werden gemäß Modellanleitung ausgeführt.
Welches Dimmsystem muss bestellt werden?
Wir unterscheiden Phasenanschnitt-/Phasenabschnitt-, analoge und digitale Steuereingänge und behandeln sie nicht als austauschbar. Wir fordern eine geprüfte Kombination aus Treiber und Steuergerät einschließlich Mindestdimmwert und Einschaltverhalten an. Das Leuchtenprotokoll stimmen wir mit der vorgesehenen Anlagensteuerung ab. Im Lieferumfang wird die zum gewählten Modell gehörende Option festgelegt.
Welche Maße müssen vor der Bestellung geprüft werden?
Wir gleichen die Halterung mit der Zeichnung von HOYUWO-HB-100WD ab, in der Ø250*H90mm angegeben sind. Maßgeblich sind die Maße der gelieferten Version, nicht eine Übertragung auf sämtliche Varianten.
Reicht die Hallenhöhe zur Auswahl dieses Hallenstrahlers?
Wir zeichnen Maschinen, Regale und Arbeitsflächen in den Plan ein. Mit diesen Angaben prüfen wir die Photometrie, bevor wir Leistung und Leuchtenzahl festlegen.
Entspricht das Notlicht dem normalen Betriebslicht?
Bei einer Notlichtfunktion unterscheiden wir deren Leistungsdaten vom Normalbetrieb: Wir legen Batterie, Betriebsdauer sowie den im Notbetrieb verfügbaren Lichtstrom oder die Leistung fest. Die Nennangabe der Leuchte beschreibt diesen Betriebszustand nicht.
Barrierefreie Bildinformationen

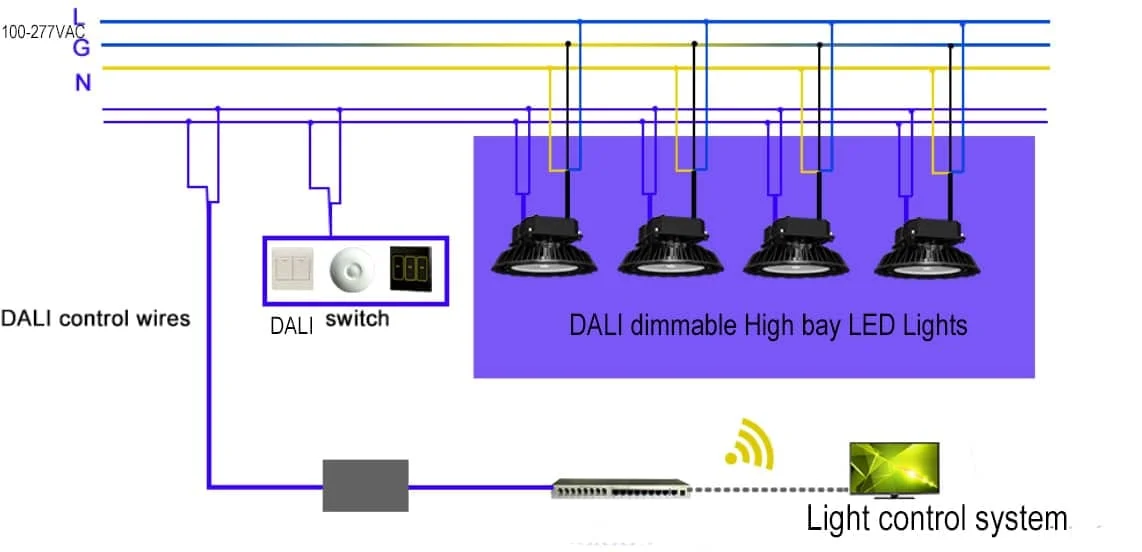

Bild 1 · Montage und Anschluss
- DALI-Steuerungssystem für dimmbare LED-Hallenleuchten.
- Angegebene Versorgung: 100–277VAC, mit Leitungen L, G und N.
- Markierte Elemente: DALI-Steuerleitungen, DALI-Schalter, dimmbare LED-Hallenleuchten und Lichtsteuerungssystem.

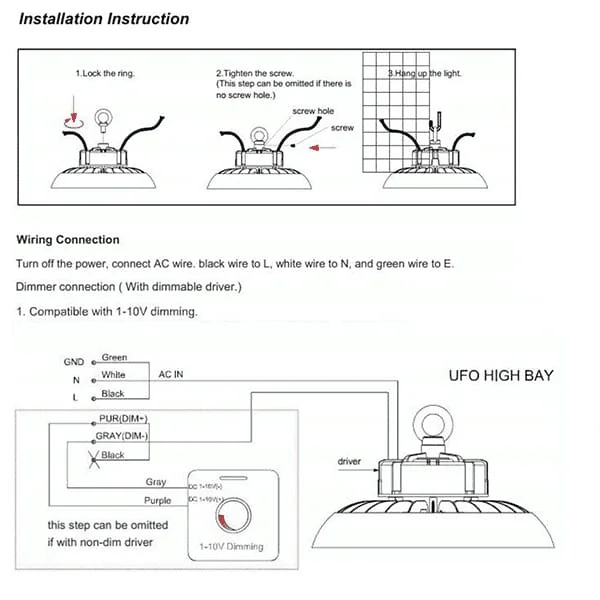

Bild 2 · Montage und Anschluss
- Die Darstellung zeigt Befestigungsöse, Schraube und Abhängung. Befolgen Sie die Modellanleitung; lassen Sie keine Befestigung allein deshalb weg, weil sie von der Abbildung abweicht.
- Beschriftung des ursprünglichen Schaltplans: Schwarz an L, Weiß an N und Grün an E/GND. Verwenden Sie diese Farben nicht als Regel für andere Installationen: Identifizieren Sie die Klemmen und befolgen Sie die Gerätemarkierung bei getrennter Versorgung.
- Der Dimmanschluss gehört zu einem kompatiblen dimmbaren 1–10V-Treiber.
- In der Darstellung steht Violett für DIM+ und Grau für DIM−. Prüfen Sie Anschlüsse und Behandlung der Steuerleitungen in der Anleitung der gelieferten Version.
