Hallenstrahler der Serie B mit Notlichtbatterie
Bei Dimmungsbedarf können Sie DALI- oder 0-10V-Treiber für folgende Leuchten anfragen: Hallenleuchten mit Helligkeitssteuerung. Erwähnungen von Öl, Gas oder Bergbau sind keine Zulassung für explosionsgefährdete Bereiche. Prüfen Sie für Fabrik, Halle oder Lager Autonomie und Notlichtstrom gesondert. Bis zu 190lm/W werden für Normalbetrieb angegeben. In Serie B stehen 100W, 150W und 200W Nennleistung mit einer angegebenen Akkuautonomie von 1-3 Stunden zur Auswahl.
- Referenzmodell: Serie HOYUWO-HB-B (EM)
- Eingangsspannung 120-277VAC 50/60Hz
- Leistungsfaktor: >0.95
- Gesamtklirrfaktor: <10%
- Schutzart: IP65; Montagebedingungen prüfen
- IK-Stoßfestigkeit: IK08
- Schutzklasse: Klasse I
- Betriebstemperatur: -35ºC ~ +55ºC
- Lumileds-SMD-Chips; angegebene Lichtausbeute: 160lm/W-190lm/w
- Lithium-Notlichtakku: angegebene Autonomie 1-3 Stunden bei 10W-30W.
- Bestätigen Sie die zulässigen Umgebungsbedingungen für Treiber und Gesamtleuchte.
- Überspannungsschutz: Optionen 4KV/10KV
- Garantie bis zu 5 Jahre
- Angegebene Konformität: CE, RoHS, LVD und EMC; Unterlagen der Referenz anfordern.
| Artikelbezeichnung | Leistung | Abmessungen | Lichtstrom | Notbetrieb | Technisches Datenblatt |
|---|---|---|---|---|---|
| HOYUWO-HB-100WB(EM) | 100W±5% | Ø248*H155mm | 15000-16000lm | 10W-15W mit angegebener Autonomie von 1-3 Stunden | Datenblatt anfordern |
| HOYUWO-HB-150WB(EM) | 150W±5% | Ø308*H165mm | 22500-24000lm | 15W-20W mit angegebener Autonomie von 1-3 Stunden | Datenblatt anfordern |
| HOYUWO-HB-200WB(EM) | 200W±5% | Ø360*H175mm | 30000-32000lm | 30W mit angegebener Autonomie von 1-3 Stunden | Datenblatt anfordern |
- Dimmung: PWM/0-10V/DALI
- Versorgungsoptionen: DC12V/24V/36V/48V.
- Bewegungsmelder
- Lagerbeleuchtung
- Bahnhofsbeleuchtung
- Supermarktbeleuchtung
Bei der Auswahl hoch montierter Leuchten für Halle, Werkstatt oder Lager berücksichtigen Sie Regale und Arbeitsbereiche. Diese Angaben helfen, Lichtverteilung und Leuchtenzahl zu planen.
Wählen Sie Stahlketten zur Abhängung oder Winkelhalterungen für die Aufbaumontage.

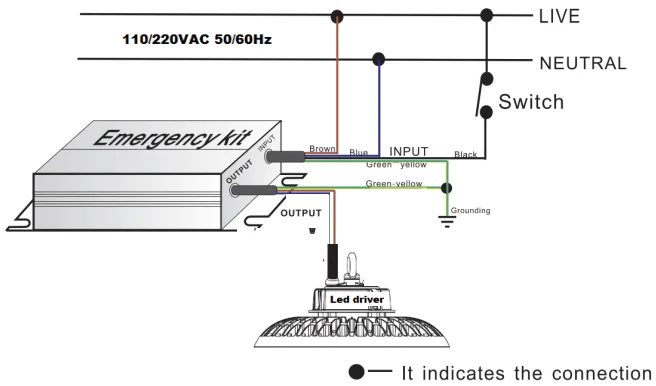

Prüfen Sie den Anschluss der Leuchte mit Notlichtakku:
Angaben für Ihre Bestellung
Für den Hallenstrahler fragen wir nach dem zulässigen Temperaturbereich der gesamten Einheit mit Treiber. Wir berücksichtigen die Temperatur unter dem Dach, die von der bodennah gemessenen Temperatur abweichen kann.
Wir geben dem Installateur den angegebenen Einschaltstrom des Treibers, damit er Stromkreis und zulässige Leuchtenzahl festlegen kann.
Im Projekt prüfen wir die Tragfähigkeit des Untergrunds, die geplante Abhängung und den Wartungszugang. Verankerung und Anschluss werden gemäß Modellanleitung ausgeführt.
Entspricht das Notlicht dem normalen Betriebslicht?
Bei einer Notlichtfunktion unterscheiden wir deren Leistungsdaten vom Normalbetrieb: Wir legen Batterie, Betriebsdauer sowie den im Notbetrieb verfügbaren Lichtstrom oder die Leistung fest. Die Nennangabe der Leuchte beschreibt diesen Betriebszustand nicht.
Welche Maße müssen vor der Bestellung geprüft werden?
Wir gleichen die Halterung mit der Zeichnung von HOYUWO-HB-100WB(EM) ab, in der Ø248*H155mm angegeben sind. Maßgeblich sind die Maße der gelieferten Version, nicht eine Übertragung auf sämtliche Varianten.
Reicht die Hallenhöhe zur Auswahl dieses Hallenstrahlers?
Wir zeichnen Maschinen, Regale und Arbeitsflächen in den Plan ein. Mit diesen Angaben prüfen wir die Photometrie, bevor wir Leistung und Leuchtenzahl festlegen.
Welches Dimmsystem muss bestellt werden?
Damit die Dimmung in unsere Anlage eingebunden werden kann, wählen wir den LED-Treiber und sein Steuerprotokoll gemeinsam mit der Steuerung aus. Die für diese Ausführung kompatible Kombination wird in der Bestellung eindeutig angegeben.
Barrierefreie Bildinformationen
Bild 1 · Montage
- Phase
- Neutralleiter
- Schalter
- Notlichtsatz,
- AUSGANG
- Braun
- Blau
- EINGANG
- Grün-Gelb
- Schwarz
- /AUSGANG
- Erdung
- LED-Treiber
- – Kennzeichnet den Anschluss
