Leuchten der Schutzklassen I, II und III: elektrischen Schutz verstehen

Metallgehäuse, zwei sichtbare Adern oder geringe Versorgungsspannung reichen nicht zur Bestimmung der Schutzklasse. Vor dem Anschluss in Wohnräumen, Gewerbe oder im Freien vergleichen wir Stromkreis, Kennzeichnung und Anleitung. Die Klasse beschreibt weder eine Qualitätsstufe noch die Lichtmenge, sondern die Schutzmaßnahme gegen elektrischen Schlag.

Die Schutzklasse hilft bei der Prüfung einer Leuchte, deren Schutzwirkung von unverändertem Aufbau und zulässiger Installation abhängt. Beim Austausch von Treiber oder Bauteilen muss die vorgesehene Maßnahme erhalten bleiben. Abweichungen klären wir vor dem Anschluss mit Hersteller und Elektrofachkraft. Ausgangspunkt ist der Abgleich von Projektvorgabe, Anleitung und Kennzeichnung.

Elektrische Schutzklasse einer LED-Leuchte auswählen

1. Im Innenraum vergleichen Sie die angegebene Schutzklasse mit den Bedingungen des Stromkreises. Schutzklasse II darf nicht allein dazu dienen, eine notwendige Instandsetzung der Anlage zu umgehen.
2. Im Freien, an Schwimmbecken oder Brunnen prüfen Sie Schutzklasse, Versorgung, Umweltschutz und Anforderungen der jeweiligen Zone gemeinsam. Eine allgemeine Empfehlung für I oder III ist keine Montagefreigabe.

Warum gibt es bei LED-Leuchten die Schutzklassen I, II und III?

Klemmen und Treiber enthalten aktive Teile; bei einem Isolationsfehler können berührbare Bereiche Spannung führen. Beurteilen Sie dieses Risiko anhand des vollständigen Geräts. Konstruktion und Einsatzbedingungen bestimmen die erforderlichen Maßnahmen gegen elektrischen Schlag.

Wir bewahren die Unterlagen auf und wählen die in der Planung vorgesehene Lösung. Wasser, Staub und Installation bleiben gesondert zu prüfen; eine Schutzklasse ersetzt diese Eigenschaften oder Kontrollen nicht. Die Eignung ergibt sich aus Standort, Versorgung und vollständigem Gerät. I, II und III bezeichnen unterschiedliche Schutzmaßnahmen.

1. LED-Leuchten der Schutzklasse I: Basisisolierung und Schutzleiter

Eine Leuchte der Schutzklasse I verbindet Basisisolierung mit dem Schutzleiteranschluss der dafür vorgesehenen berührbaren leitfähigen Teile. Diese Kombination ist keine höhere oder niedrigere Stufe einer Qualitätsskala.

Schutzprinzip

Unterscheiden Sie die Basisisolierung aktiver Teile vom Schutzleiteranschluss. Berührbare leitfähige Teile, für die die Konstruktion dies vorsieht, werden nach Herstelleranweisung mit dem PE der Anlage verbunden.

Für die Sicherheitsbewertung prüfen Sie das Zusammenwirken der Anlage und die Durchgängigkeit des Schutzleiters. Bei einem Fehler gehört dieser zum vorgesehenen Fehlerstrompfad und zur Auslösung der Schutzorgane. Daraus folgt weder, dass Fehlerstrom- und Leitungsschutzschalter immer gleichzeitig auslösen, noch dass das Gehäuse nie eine gefährliche Spannung erreicht.

Merkmal

• Der Anschluss muss den vom Hersteller vorgesehenen Schutzleiter einschließen. Bei einphasigen Geräten sind L, N und PE üblich; eine fest installierte Leuchte benötigt nicht zwangsläufig einen dreipoligen Netzstecker.
• Die Schutzleiterklemme trägt das Erdungssymbol (⏚). Kennzeichnung und Anleitung ermöglichen die Prüfung der Schutzklasse.
• Geräte wie Außenstrahler und weitere Metallleuchten können zur Schutzklasse I gehören. Dies muss aber durch die Kennzeichnung bestätigt werden; Material und Leistung erlauben keine automatische Einstufung.

Anwendungen

Auch bei Industrie-, Gewerbe- und Außenleuchten prüfen wir Kennzeichnung und Anschlussvorgabe. In diesen Bereichen gibt es Geräte der Schutzklasse I; Anwendung und Metallgehäuse allein reichen jedoch nicht für ihre Einstufung.

Hinweis

Vor der Inbetriebnahme einer Leuchte der Schutzklasse I muss die Elektrofachkraft die vom Hersteller geforderte Schutzverbindung prüfen. Fehlt PE oder ist seine Durchgängigkeit unterbrochen, ist der Schutz bei einem Isolationsfehler beeinträchtigt. Eine Sichtprüfung des Gehäuses reicht als Nachweis nicht aus.

2. Schutzklasse II: Schutz gegen elektrischen Schlag durch doppelte Isolierung

Die Einstufung in Schutzklasse II prüfen wir am Modell, statt sie aus Leistung oder Anwendung abzuleiten. Diese Schutzmaßnahme beruht auf doppelter oder verstärkter Isolierung und ist nicht auf einen Schutzleiteranschluss angewiesen.

Schutzprinzip

Bei Schutzklasse II prüfen Sie die Produktkennzeichnung und erhalten bei Montage und Wartung die vorgesehenen Barrieren und Abstände. Doppelte oder verstärkte Isolierung ist eine Eigenschaft der Gesamtkonstruktion; zwei sichtbare Kunststofflagen allein belegen sie nicht. Die Schutzwirkung hängt nicht von einer Schutzerdung ab.

Wir prüfen auch vorhandene Steueranschlüsse. Zwei Versorgungsadern sind zwar häufig, doch weder ihre Zahl noch die Steckerform bestimmen Schutzklasse II. Der fehlende Schutzleiteranschluss muss aus der nachgewiesenen Konstruktion dieser Klasse folgen.

Merkmal

• Das Zeichen der Schutzklasse II besteht aus zwei ineinanderliegenden Quadraten. Das im ursprünglichen Text verwendete Zeichen „⎔“ stellt dieses Symbol nicht korrekt dar.
• Ein Schutzleiteranschluss wird nicht eigenmächtig ergänzt. Beachten Sie Schaltbild und Herstelleranleitung.

Anwendungen

Schutzklasse II findet sich je nach Modell bei Deckenleuchten, Tischlampen, Wandleuchten, Taschenlampen, Downlights und LED-Panels für Wohnräume, mobile Anwendungen oder gewerbliche Zwecke. Ob ein Modell geeignet ist, ergibt sich aus Gesamtkonstruktion und Einsatzbedingungen, nicht allein aus seiner Produktfamilie.

Hinweis

An eine Leuchte der Schutzklasse II schließen wir keinen Schutzleiter an. Innere Barrieren und Isolierung bleiben entsprechend der Herstellervorgabe erhalten; bei der Installation befolgen wir die Anleitung.

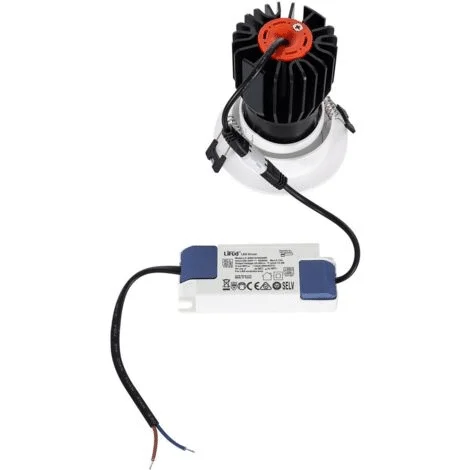

Warum gehören viele Aluminium-Downlights heute zur Schutzklasse II?

Zur Einordnung betrachten Sie die Isolierung des vollständigen Geräts, nicht nur Kunststoff oder Metall am Gehäuse. Auch Aluminium kann Bestandteil einer Leuchte der Schutzklasse II sein. Die folgenden Punkte trennen diese Schutzmaßnahme vom Material der Außenhülle.

1. Eine Konstruktion der Schutzklasse II darf ein Metallgehäuse besitzen, sofern die erforderliche doppelte oder verstärkte Isolierung vorhanden ist. Die Konformität des vollständigen Geräts ist nach den zutreffenden Anforderungen von IEC/EN 60598-1 nachzuweisen; sie lässt sich nicht am Gehäuse erkennen.
2. Ein Aluminiumgehäuse kann Wärme ableiten und zugleich Teil einer Konstruktion der Schutzklasse II sein. Entscheidend ist die vorgesehene Isolierung zwischen aktiven und berührbaren Teilen, nicht die Wärmeleitfähigkeit des Aluminiums. Erhalten Sie den Aufbau und leiten Sie aus einem berührbaren Metallgehäuse keine vollständige Risikofreiheit ab.
3. In Wohnungen, Geschäften oder bei Bürobeleuchtung kann eine Leuchte der Schutzklasse II geeignet sein, sofern Produkt und Planung dies vorsehen. Sie ersetzt keine erforderlichen Schutzmaßnahmen der Anlage und behebt keine Mängel alter Gebäudeverkabelung.

Wir prüfen die konkrete Ausführung: Aluminium-Downlights können zur Schutzklasse II gehören, andere Metallleuchten zu anderen Klassen. Ein Wechsel von I zu II ist keine automatische Verbesserung. Es handelt sich um unterschiedliche Schutzmaßnahmen für die jeweils vorgesehenen Einsatzbedingungen.

3. LED-Leuchten der Schutzklasse III: Sicherheitskleinspannung

Bei Schutzklasse III gehört die Sicherheitskleinspannung SELV zum Schutzkonzept des Geräts. Diese Klasse ist nicht grundsätzlich höherwertig und bedeutet auch nicht, dass sämtliche thermischen oder elektrischen Risiken entfallen.

Schutzprinzip

Wir verwenden ausschließlich die für den Einsatzort zugelassene Quelle und Spannung. Kein Richtwert erlaubt das Berühren aktiver Leiter oder die freie Wahl der Versorgung. Das spanische REBT behandelt neben Spannungsgrenzen auch Trennung, Schutz, Versorgung und besondere Bereiche; es ist hier eine ausländische Referenz, keine deutsche Montagefreigabe. Deshalb übernehmen wir „SELV≤50V DC“ nicht als vollständige Definition der Sicherheitskleinspannung.

Vor der Freigabe eines Netzteils prüfen wir das gesamte System, einschließlich Netzseite und Montagebedingungen. Ein Spannungswandler wird durch das Absenken der Spannung nicht automatisch zu SELV. Treiber mit 24V oder 36V sind mögliche Beispiele, müssen aber zu Leuchte und erforderlicher Sicherheitskleinspannung passen.

Merkmal

• Wählen Sie eine kompatible Sicherheitsstromquelle für den Nennwert des Geräts, beispielsweise 24V oder 36V, wenn entsprechend angegeben. Die frühere pauschale Angabe ≤50V DC ist kein ausreichendes Auswahlkriterium.
• Die Lösung LED-Landschaftsbeleuchtung kann Leuchten der Schutzklasse III umfassen. Bei Feuchtigkeit oder in Wassernähe sind zusätzlich die besonderen Bedingungen des Standorts einzuhalten; die Klasse allein erlaubt diesen Einsatz nicht.

Anwendungen

Bei Wasser in der Umgebung prüfen wir Zone, Quelle und Montage, bevor wir eine Nennspannung als ausreichend ansehen. Eine reduzierte Versorgung findet sich beispielsweise bei LED-Bändern, intelligenten Magnetschienenleuchten mit 48V, Schwimmbadleuchten oder LED-Strahlern mit Sicherheitskleinspannung je nach Ausführung. Wir setzen weder eine gemeinsame Schutzklasse noch die Eignung aller Familien für beliebige Einsatzorte voraus.

Hinweis

Für eine Leuchte der Schutzklasse III verwenden Sie die zum Modell passende Sicherheitsstromquelle. Niemals direkt an 220V Netzspannung anschließen: Der vorgesehene Schutz würde aufgehoben; Schäden oder elektrischer Schlag könnten folgen.

Wir prüfen die Schutzklasse zusammen mit Gerät und Stromkreis, besonders im Freien und bei Wassereinwirkung. Unterlagen bleiben für Reparaturen und Ersatz erhalten. Bei jedem Bauteilwechsel bestätigen wir den Schutz des gesamten Geräts erneut. Die Elektrofachkraft erhält Anleitungen für Leuchte und Netzteil sowie die vorgesehenen Anschlüsse; deren Funktion wird nicht aus dem Aussehen erraten.

Elektrische Schutzklasse ist kein Wasserschutznachweis

Schutz gegen elektrischen Schlag und ein geeignetes Gehäuse für die Umgebung können gleichzeitig erforderlich sein. Die elektrische Schutzklasse beantwortet die erste Frage; Wasser- und Staubschutz werden separat geprüft. Eine bekannte Schutzklasse entbindet nicht von den Bedingungen für Montage, Standort und Exposition.

Beim Treibertausch das gesamte Gerät prüfen

Vor einem Austausch prüfen wir, ob Isolierung und Versorgung den vorgesehenen Bedingungen der Leuchte entsprechen. Gleiche Leistung oder Spannung allein belegen keine Kompatibilität. Modellangabe und Anleitung gehören zur Prüfung durch die Elektrofachkraft; ursprüngliche Schutzbarrieren und Schutzverbindungen dürfen dabei nicht verändert werden.

Als zusätzlichen Vergleich der Schutzmaßnahmen können Sie nachlesen: das spanische REBT mit seinen Bestimmungen zur Kleinspannung und die Erklärung von Schneider Electric zu Symbol und Schutzklasse II.
