LED-Dimmung: Phasensteuerung, DALI, DMX und analoge Verfahren vergleichen

Die endgültige Auslegung wird mit Anleitungen und Projektbedingungen abgeglichen; genannte Kapazitäten und Leitungen gehören zu bestimmten Systemen. Der Vergleich ordnet vier Verfahren. Bei Sanierungen prüfen wir vorhandene Leiter, bei Szenen und Überwachung adressierte Steuerung. „Dimmbar“ allein genügt nicht: Leuchte, Treiber und Steuerung bilden ein System mit kompatiblem Verfahren und Betriebsbereich.

Bildbeschreibung und Bildtext

• Niedriger Pegel
• Dimmbar
• Hoher Pegel
• Einschalten
• Ausschalten
• LED-Dimmer

Die vier Verfahren werden anhand der Projektanforderungen ausgewählt. Weniger Licht kann bei verringerter Leistungsaufnahme Energie sparen. Farbänderung benötigt zusätzlich eine dafür vorgesehene Funktion.

Verfahren	Signal und Kompatibilität	Mögliche Anwendung
Phasenanschnitt/-abschnitt	Dimmung wirkt auf die Versorgung; Treiber und Dimmer müssen zusammenpassen	Sanierungen und geeignete Stromkreise
0–10 V / 1–10 V	Analogsignal mit geräteabhängigen elektrischen Grenzen und Mindestverhalten	Dimmung fest verdrahteter Gruppen
DALI	Digitaler Bus mit adressierbaren Geräten; passende Versorgung und Konfiguration erforderlich	Szenen, Gruppen und Gebäudemanagement
DMX	Kanalbezogene Steuerdaten; Leistungsversorgung und Datenleitung nach System auslegen	Bühnenlicht und dynamische Effekte

Beginnen Sie mit der Vergleichstabelle und prüfen Sie danach die Bedingungen von Phasensteuerung, 0/1-10V, DALI und DMX einzeln.

Nach Eingriff und Funktionen auswählen

Bei Sanierungen prüfen wir Leiter und Funktionen vor der Entscheidung für Phasensteuerung. Sie wird nur bei kompatiblem Treiber und Dimmer einschließlich Lastfreigabe gewählt.

Vergleichen Sie benötigte Funktionen und Gesamtkosten von Steuerung, Montage und Inbetriebnahme. DALI bietet Adressen, Szenen und Gruppen. Bei 0–10 V folgt die Gruppierung des analogen Signals der Verdrahtung.

Für abgestimmte Farben und Helligkeiten an Fassade, Bar oder Bühne prüfen wir DMX und Kanalbedarf. RGB- oder RGBW-Effekte benötigen ausdrücklich passende Konfiguration und Geräte.

Nicht jede DMX-Leuchte unterstützt RDM. Die Erweiterung erlaubt bidirektionale Kommunikation geeigneter Geräte und kann Identifikation oder Konfiguration erleichtern. Konkrete Möglichkeiten hängen von Controller und Empfängern ab.

Welche Dimmverfahren nutzt LED-Beleuchtung?

Je nach Infrastruktur und Funktionen kommen Phasensteuerung, analoge 0–10 V oder 1–10 V, DALI und DMX infrage. Kein Verfahren ersetzt automatisch alle anderen in jedem Projekt.

Sind alle LED-Leuchten dimmbar?

Bestätigen Sie vor der Freigabe die Kompatibilität von Steuerung, Treiber und Leuchte. Ein dimmbarer Treiber garantiert weder Stabilität im gesamten Bereich noch Betrieb mit jedem Dimmer.

Kann jede LED-Leuchte an einen Dimmer angeschlossen werden?

Wir bestätigen gemeinsame Dimmschnittstelle und vorgesehenen Betriebsbereich von Steuerung, Leuchte und Treiber.

Ist TRIAC immer gleichbedeutend mit Phasensteuerung?

TRIAC bezeichnet meist Phasenanschnitt. Zur Familie der Phasensteuerung gehört auch Phasenabschnitt. Beide Begriffe sind deshalb nicht in jeder Situation gleichbedeutend.

Wie unterscheiden sich Phasensteuerung und 0-10V?

Trennen Sie zuerst 0-10V-Signalklemmen von der Versorgung. Bei 0/1-10V empfängt der Treiber einen Pegelbefehl; Grenzen und Minimum sind geräteabhängig. Phasensteuerung verändert dagegen die Wellenform, die einen kompatiblen Treiber versorgt.

Gibt es weitere Protokolle für Architekturbeleuchtung?

Befehlsübertragung und Ausführung durch den Treiber sind verschiedene Ebenen. Kompatible Geräte können Schnittstellen mit KNX, LON oder WLAN-Lösungen verbinden. Im DMX-Umfeld erweitert RDM die verfügbaren Funktionen.

Es gibt keine von uns vorausgesetzte Universalschnittstelle für jedes Gebäude und jede Leuchte. Projektfunktionen bilden den Ausgangspunkt; erst die gemeinsame Funktionsprüfung schließt die Wahl ab.

1. Phasensteuerung

Phasensteuerung umfasst An- und Abschnitt. Beide verändern die Versorgungswellenform.

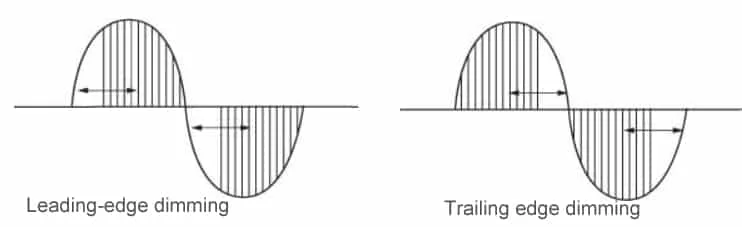

Bildbeschreibung und Bildtext

• Dimmung durch Anschnitt und Abschnitt der Halbwelle.

Phasenanschnitt

Beim Phasenanschnitt, teilweise FPC genannt, beginnt die Leitung verzögert zum 0-Punkt der AC-Halbwelle. TRIAC oder Thyristor leitet ab dem eingestellten Winkel und verändert die Wellenform am kompatiblen Treiber.

Ein Dimmer für eine andere Lichtquelle arbeitet nicht zwangsläufig stabil mit jeder LED. Bei Phasenanschnitt mit TRIAC oder Thyristoren prüfen Sie Einschaltstrom, Last und Dimmbereich des ausgewählten Treibers.

Manche Dimmer benötigen Mindestlast, manche Kombinationen verursachen Nachglimmen. Andere Geräte enthalten Gegenmaßnahmen. Prüfen Sie die reale Kombination, statt diese Effekte für alle LEDs als unvermeidbar zu betrachten.

Für Wohnungen und kleine Stromkreise prüfen wir jedes Dimmer-Treiber-Paar, einschließlich freigegebener Downlight- oder GU10-Ausführungen.

Bei Sanierungen können bestimmte Leiter erhalten bleiben, wenn Verfügbarkeit, Montagebedingungen, Last und Dimmer geprüft sind.

Phasenabschnitt

Mit passendem Treiber sind handelsübliche Phasenabschnittlösungen möglich. Sie verwenden häufig Transistoren wie MOSFET und unterbrechen das Ende jeder Halbwelle. Es handelt sich nicht einfach um eine noch unausgereifte Technologie.

Vor der Auswahl von An- oder Abschnitt prüfen wir niedrige Stufen, Temperatur und Einschaltstrom. Treiber- und Dimmeranleitungen bleiben maßgeblich; kein Verfahren beseitigt allein jedes Flimmern oder jede Lastgrenze.

Die Lösung wird in Wohn- und Gewerberäumen mit kompatiblen Lampen, Downlights und LED-Stromschienenstrahlern eingesetzt.

2. Dimmung mit 0/1-10V

0 V bedeutet nicht immer Aus; auch 1–10 V reagiert nicht bei allen Geräten gleich. Bei 0–10 V und 1–10 V übermittelt das analoge Signal einen Pegel. Schnittstelle und Artikel bestimmen Verhalten am Minimum und die Möglichkeit des Ausschaltens.

Vor 0/1-10V-Anschluss folgen wir dem spezifischen Schaltbild und trennen Versorgung von Signal. Der Treiber interpretiert den Befehl gemäß Schnittstelle; Ein- und Ausschalten kann Zusatzfunktionen benötigen.

Wir prüfen Leitungslänge, Schnittstellenkapazität und Quellen- oder Senkenfunktion des Steuersignals. Ein Steuergerät kann mehrere Treiber innerhalb seiner Grenzen bedienen. Kleiner Signalstrom erlaubt jedoch keine unbegrenzte Geräteanzahl.

Wir reservieren Trassen und Signalleiter für das vorgesehene Steuersystem.

In Büros, Geschäften und anderen Gebäuden kann 0-10V für Downlights, LED-Panels oder Stromschienenstrahler eingesetzt werden, sofern die Artikel kompatibel sind.

Vor dem Anschluss von 0-10V prüfen wir folgende Punkte:

Versorgung und Steuersignal erfüllen verschiedene Aufgaben

Systemteil	Prüfpunkte
Geräteeingang	Spannung und Stromart laut Typenschild. Ein Controller für 12–24 V DC darf nicht direkt an 110/220 V AC angeschlossen werden.
Stromversorgung	Benötigt der Controller DC-Kleinspannung, ist ein kompatibles AC/DC-Netzteil passend zur Last erforderlich.
Ausgang zur Last	Zugelassene Spannung, Strom, Polarität und LED-Art des Controllers. Eine Netzlampe ist nicht mit einer Kleinspannungslast austauschbar.
Signal 0–10 V / 1–10 V	Spezifische Steuerklemmen, Schnittstelle und elektrische Grenzen; nicht mit der Versorgung verwechseln.
Montage	Schaltbild des exakten Artikels im spannungsfreien Zustand mit vorgesehenem Schutz befolgen.

Mi-Light LS4 ist kein universelles Leuchtennetzteil. Die Beispielanleitung nennt DC12V–24V am Eingang und zeigt ein separates AC/DC-Netzteil.

3. DALI-Dimmung

Protokollgrenzen sind nicht gleichzeitig erreichbare Kapazitäten jeder Anlage. Für die genannten maximalen 300 m zwischen entferntesten Geräten prüfen wir Busversorgung, Querschnitt und Spannungsfall unter den vorgesehenen Bedingungen. Lichtbetriebsgeräte unterstützen 16 Szenen und 16 Gruppen. Ein DALI-2-Subnetz kann bis zu 64 Lichtbetriebsgeräte und 64 Steuergeräte mit unterschiedlichen Aufgaben enthalten. Der Bus ermöglicht Adressierung und Steuerung.

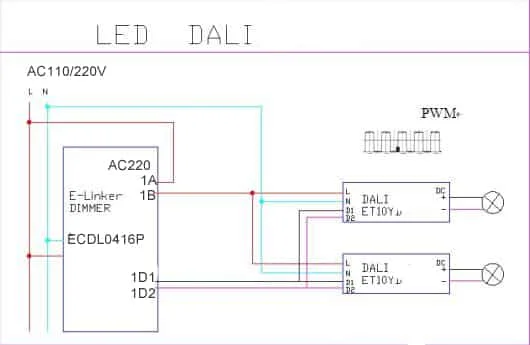

Technische Erläuterung der Abbildung

LED-Ausgang, Versorgung und Steuerbus werden getrennt geprüft. Das Schema zeigt einen E-Linker und die bezeichneten DALI-Treiber. Ihre Klemmennamen ersetzen keine Anleitung eines anderen Artikels.

21 RGB-Leuchten sind ein Beispiel, keine allgemeine DALI-Grenze. Adressierung und Gerätetyp sind entscheidend. Für Farbe gibt es DT8-Geräte mit Farbmischung oder Farbtemperatursteuerung entsprechend Typ und Kompatibilität.

Wir prüfen deklarierte Funktionen und Interoperabilität konkreter Geräte. DALI kann neben Adressen, Gruppen und Szenen über bidirektionale Kommunikation Zustandsinformationen liefern.

Standby-Verbrauch weiterhin aktiver Komponenten wird auch bei ausgeschaltetem Licht berücksichtigt. Wartung, Konfiguration, Versorgung und Busverlegung gehören von Beginn an zur Planung.

Einsetzbar sind DALI-LED-Downlights, kompatible Panels oder Stromschienenstrahler in Hotels, Geschäften und anderen Gebäuden.

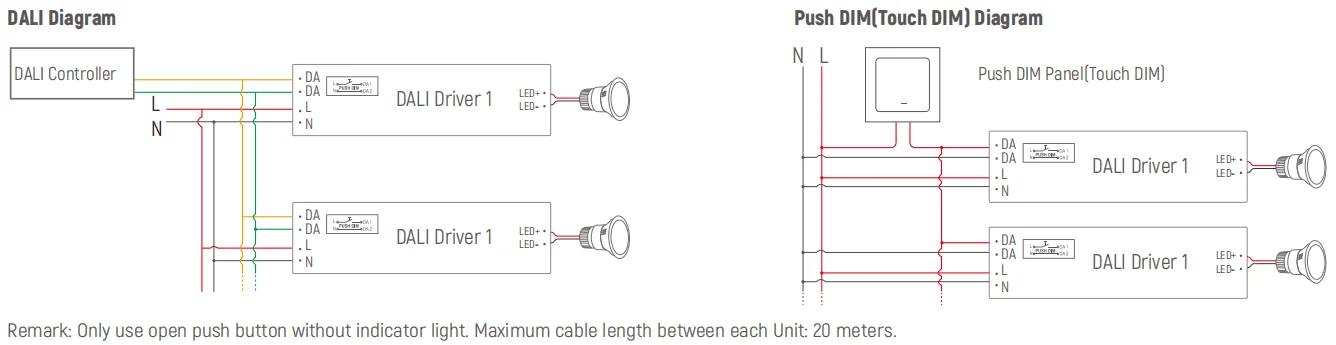

Visuelles Beispiel einer Installation mit DALI-Geräten:

Technische Erläuterung der Abbildung

Wir verwenden die Anleitung des exakten Treibers. Netzspannung an Steuerklemmen ist nur bei ausdrücklicher Freigabe dieses Betriebs zulässig. Bildfarben kennzeichnen keine Leiter einer deutschen Installation. Der unbeleuchtete Taster und 20 m gehören zum Beispielgerät, nicht zu einer allgemeinen Busgrenze. Die Abbildung vergleicht DALI und Push DIM bei dafür geeigneten Treibern; der Anschluss gilt nicht für jeden DALI-Eingang.

4. DMX512-Steuerung

Bei DMX512 betrachten Sie Funktionen, Netzstruktur und Budget gemeinsam. Das System entstand in der Bühnenbeleuchtung unter USITT zur digitalen Übertragung von Konsolenbefehlen an kompatible Geräte.

Topologie, Abschlusswiderstände und Verteilung folgen der Anleitung. Ein Controller je 12 Meter ist keine allgemeine Regel. Leistungsversorgung wird getrennt von der Datenstrecke geplant. 512 Kanäle entsprechen nicht zwangsläufig 512 Leuchten, weil Geräte mehrere Kanäle für Farbe, Intensität und weitere Funktionen verwenden können. DMX512 organisiert Universen mit bis zu 512 Kanälen.

Wir dokumentieren Geräte und Szenen für die Wartung und planen Datenleitungen, Adressen sowie Konfiguration.

Neben Bar- und Showeffekten kommt es infrage für Außenlandschaftslicht, beispielsweise bei Fassaden-Wallwashern.

Mindestszene vor der Steuerungswahl festlegen

Beschreiben Sie das Licht bei fast leerem Raum oder während einer Präsentation. Testen Sie die Szene mit vorgesehenen Geräten und beobachten Sie Start, Stabilität und Übergang zum Aus. So wird der nutzbare Dimmbereich mit der realen Verwendung abgeglichen.

Späteren Ersatz eines dimmbaren Treibers vorbereiten

Bewahren Sie Treiberartikel, Einstellung und zugehörige Steuerung auf. Beim Ersatz prüfen Sie auch wiederherzustellende Gruppen, Adressen und Parameter, damit elektrisch passende Teile das Szenenverhalten nicht verändern.

Wir suchen eine dokumentierte, montier- und wartbare Lösung, ohne Technologie, Preis und Qualität gleichzusetzen. Zuerst definieren wir Farbe, Szenen und Überwachung. Ein Systemtest findet Unverträglichkeiten, die getrennte Datenblätter nicht zeigen. Wir verlangen Verhalten bei Minimum, Aus und Netzwiederkehr sowie Last und nutzbaren Dimmbereich. Steuergeräte und Leuchten werden mit exakten Artikeln erfasst.
