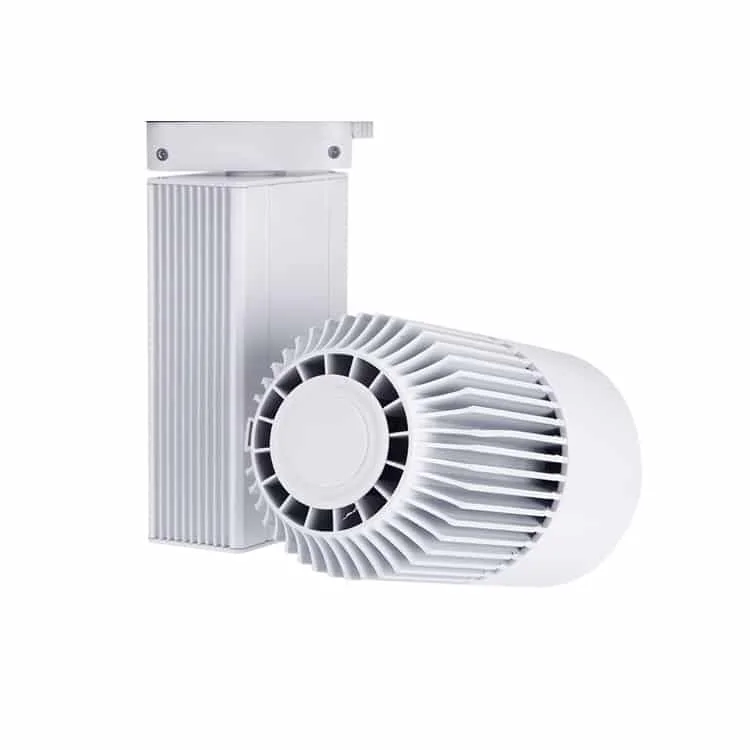

Schienenstrahler mit DALI-, 0-10V- oder Triac-Dimmung

Bestimmen Sie das Dimmprotokoll nicht ausschließlich durch Zählen der Schienenleiter. Vergleichen Sie die Variante mit 1 Stromkreis und Phasensteuerung mit den Adaptern mit 4 Leitern für 3 Stromkreise. Bei DALI oder 0-10V prüfen Sie Steuerverdrahtung, Treiber und die passende Ausführung des dreiphasigen Schienenstrahlers. Für diese Familie können Sie die beiden Verfahren sowie Triac-Phasensteuerung anfragen.

  • Eingangsspannung: 110/220-240VAC 50/60Hz
  • Farbwiedergabeindex: >90
  • Steuerungsart: Dimmbar
  • Ausstrahlungswinkel: 15/24/36°
  • Schienenadapter: 2 Leiter oder dreiphasig mit 4 Leitern
  • Garantie: 3/5 Jahre
  • Angegebene Lebensdauer: >50000 Stunden
  • Betriebstemperatur: -25/+55℃
  • Lagertemperatur: -30/+60℃
  • Angegebene Konformität: CE und RoHS. Fordern Sie die Unterlagen zur konkreten Ausführung an.
  • Leistungsfaktor: >0.5 oder >0.9
  • Gesamtklirrfaktor: <15%
  • SDCM: <5 oder 3
  • Materialien: Aluminiumdruckguss. Oberflächen in Mattweiß oder Mattschwarz.
Angebot anfordern

ArtikelbezeichnungLeistungAbmessungenLichtstromDimmsystemTechnisches Datenblatt
HOYUWO-TL-20WB20W±5%Φ100*150mm1900-2200lm Dimmung DALI/0-10V/TriacDatenblatt anfordern
HOYUWO-TL-25WB25W±5%Φ100*150mm2300-2500lm Dimmung DALI/0-10V/TriacDatenblatt anfordern
HOYUWO-TL-30WB30W±5%Φ100*150mm2750-3000lm Dimmung DALI/0-10V/TriacDatenblatt anfordern
HOYUWO-TL-35WB35W±5%Φ100*150mm3350-3500lm Dimmung DALI/0-10V/TriacDatenblatt anfordern

  • Intelligente Zigbee-Steuerung per App, Google Home oder Amazon Alexa; Gateway und Kompatibilität der angefragten Version bestätigen.
  • Niederspannungsoptionen: DC12V/DC24V/DC36V/DC48V

Angaben für Ihre Bestellung

Vor dem Einsetzen in eine vorhandene Schiene fordern wir eine schriftliche Kompatibilitätsbestätigung für Hersteller und Modell an. Ein optisch passender Adapter genügt nicht als Nachweis.

Wir planen einen Versuch im tatsächlichen Abstand zwischen Strahler und Objekt. Damit beurteilen wir die beleuchtete Fläche und die Blendung entlang des Kundenwegs.

Dieses kompatible Schienensystem kann für Akzente in Geschäften, Ausstellungen und anderen Innenräumen eingesetzt werden. Wählen Sie Abstrahlwinkel und Ausrichtung unter Berücksichtigung des Objektabstands.

Wir erklären Systeme nicht allein aufgrund gleicher Leiterzahl für kompatibel. Die mechanische und elektrische Übereinstimmung von Schienen mit 2, 3 und 4 Leitern prüfen wir jeweils mit den zugehörigen Adaptern. Für Wand-, Decken- oder Pendelmontage verwenden wir das Systemzubehör.

  • Verdrahtung und Montage des Triac-dimmbaren Strahlers für Schienen mit 2 Leitern
Montageanleitung für Triac-dimmbare Stromschienenleuchten
  • Montage und Verdrahtung der dimmbaren 0-10V-/DALI-Version für Schienen mit 4 Leitern
Montage dimmbarer Stromschienenbeleuchtung

Zuerst bestimmen wir das kompatible Paar aus Schiene und Adapter sowie Befestigungen und Versorgung. Für Montage und Ausrichtung folgen wir den Anleitungen dieser Komponenten.

Welches Dimmsystem muss bestellt werden?

Wir unterscheiden Phasenanschnitt-/Phasenabschnitt-, analoge und digitale Steuereingänge und behandeln sie nicht als austauschbar. Wir fordern eine geprüfte Kombination aus Treiber und Steuergerät einschließlich Mindestdimmwert und Einschaltverhalten an. Das Leuchtenprotokoll stimmen wir mit der vorgesehenen Anlagensteuerung ab. Im Lieferumfang wird die zum gewählten Modell gehörende Option festgelegt.

Welche Maße müssen vor der Bestellung geprüft werden?

Bei einem Austausch nennen wir die vorhandenen Maße, statt aus ähnlicher Leistung auf gleiche Baugröße zu schließen. Wir prüfen außerdem Verankerungen, Kabeleinführungen und externe Bauteile. Für HOYUWO-TL-20WB nennt die Zeichnung Φ100*150mm. Diese Angaben gleichen wir mit der Halterung und bestellten Version ab, da andere Varianten abweichende Maße haben können.

Welche Schiene und welcher Adapter gehören zu diesem Strahler?

Vor der Strahlerauswahl bestimmen wir Modell und Stromkreise der Schiene. Wir prüfen, ob der Adapter sowohl elektrisch als auch mechanisch zum System passt.

Welche Komponenten benötigt die intelligente Steuerung dieses Modells?

Für unsere intelligente Steuerung legen wir Bedienelement und Plattform fest. Vor der Lieferfreigabe prüfen wir, ob das Modell mit dem vorgesehenen Gateway und LED-Treiber kompatibel ist.

Passende Produkte

Barrierefreie Bildinformationen

Bild 1 · Montage

  • Einsetzen einer Leuchte in eine Schiene mit 2 Leitern.
  • 1. Schiene sicher befestigen.
  • 2. Prüfen, ob die Wahlschalter 1 und 2 auf „off“ stehen.
  • 3. Leuchte in die Schiene einsetzen.
  • 4. Wahlschalter 1 und 2 auf „on“ drehen. Montage abgeschlossen.

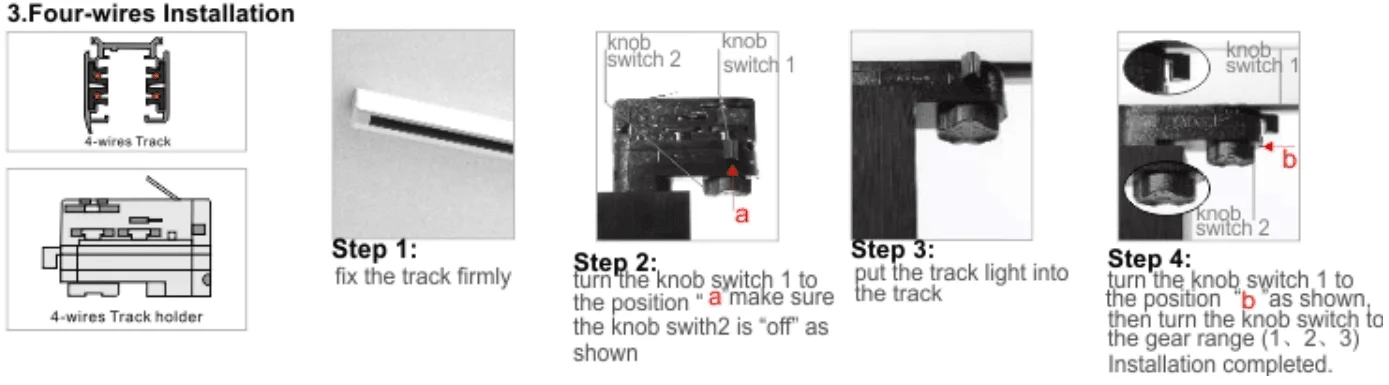

Bild 2 · Montage

  • Montage an einer Schiene mit 4 Leitern. Teile: Schiene, Adapter und Wahlschalter 1 und 2.
  • 1. Schiene sicher befestigen.
  • 2. Wahlschalter 1 auf „a“ drehen und prüfen, ob Wahlschalter 2 wie abgebildet auf „off“ steht.
  • 3. Leuchte in die Schiene einsetzen.
  • 4. Wahlschalter 1 auf „b“ drehen und mit dem entsprechenden Schalter Stromkreis 1, 2 oder 3 wählen. Montage abgeschlossen.
