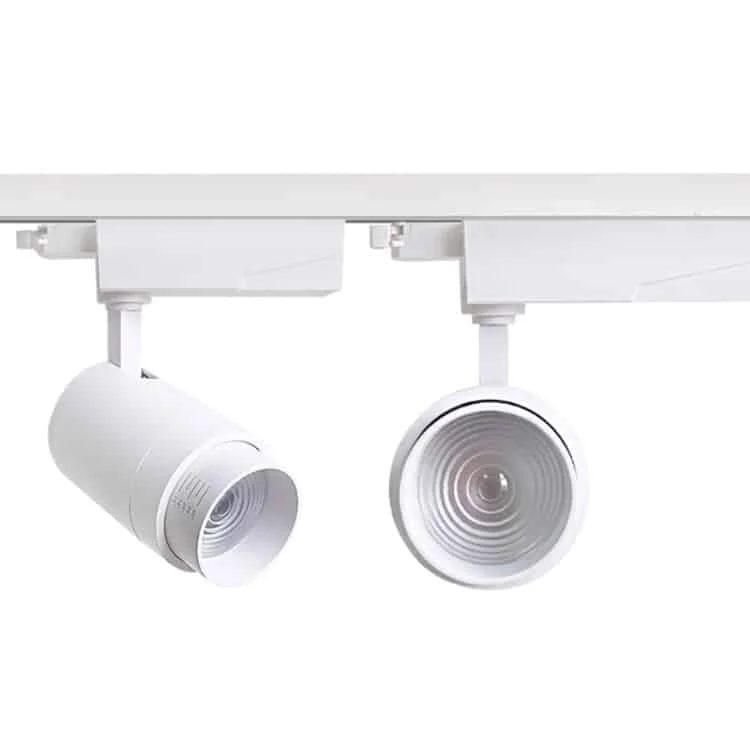

TL-D-Strahler mit Zoom und vier Ausstrahlungswinkeln

Artikelbezeichnung	Leistung	Abmessungen	Lichtstrom	Ausstrahlungswinkel	Technisches Datenblatt
HOYUWO-TL-10WD	10W±5%	Φ55*135mm	900-1100lm	Von 15° bis 60° einstellbar	Datenblatt anfordern
HOYUWO-TL-15WD	15W±5%	Φ65*165mm	1350-1600lm	Von 15° bis 60° einstellbar	Datenblatt anfordern
HOYUWO-TL-20WD	20W±5%	Φ75*170mm	1800-2200lm	Von 15° bis 60° einstellbar	Datenblatt anfordern
HOYUWO-TL-25WD	25W±5%	Φ75*170mm	2300-2600lm	Von 15° bis 60° einstellbar	Datenblatt anfordern
HOYUWO-TL-30WD	30W±5%	Ø80*L200mm	2800-3200lm	Von 15° bis 60° einstellbar	Datenblatt anfordern

• Intelligente Zigbee-Steuerung per App, Google Home oder Amazon Alexa; Gateway und Kompatibilität der angefragten Version bestätigen.
• Optionale Dimmung mit kompatiblem Treiber für Triac-Phasensteuerung, 0-10V oder DALI.
• Dreiphasige Schiene (4 Leiter)

Angaben für Ihre Bestellung

Vor dem Einsetzen in eine vorhandene Schiene fordern wir eine schriftliche Kompatibilitätsbestätigung für Hersteller und Modell an. Ein optisch passender Adapter genügt nicht als Nachweis.

Wir planen einen Versuch im tatsächlichen Abstand zwischen Strahler und Objekt. Damit beurteilen wir die beleuchtete Fläche und die Blendung entlang des Kundenwegs.

Dieses kompatible Schienensystem kann für Akzente in Geschäften, Ausstellungen und anderen Innenräumen eingesetzt werden. Wählen Sie Abstrahlwinkel und Ausrichtung unter Berücksichtigung des Objektabstands.

Wir bereiten die Montage vor, indem wir kompatible Versorgung, Befestigungen, Adapter und Schiene identifizieren. Die Elektrofachkraft führt den Anschluss nach Anleitung aus; eine lediglich durch Isolierband definierte Verbindung reicht nicht aus. Nach dem sicheren Befestigen richten wir den Strahler aus und prüfen die Funktion.

Zuerst bestimmen wir das kompatible Paar aus Schiene und Adapter sowie Befestigungen und Versorgung. Für Montage und Ausrichtung folgen wir den Anleitungen dieser Komponenten.

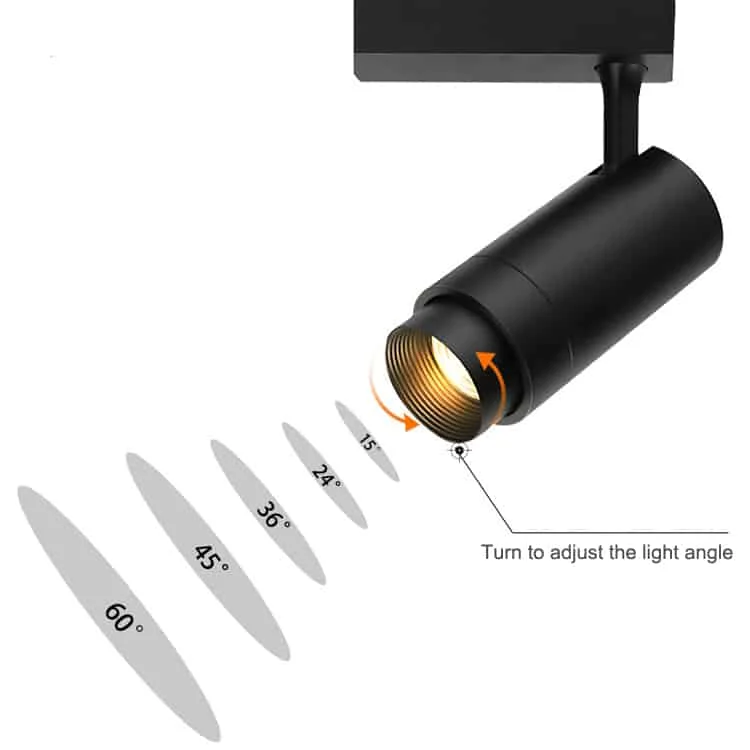

Wie wird Zoom oder Lichtkegelbegrenzung eingestellt?

Vom üblichen Besucherstandpunkt aus bewerten wir Lichtkegelrand und Licht außerhalb des Objekts. Die Beleuchtungsstärke auf Kunstwerk oder Vitrine leiten wir nicht allein aus dem Nennwinkel ab. Wir prüfen die Einstellung der Ausführung durch einen Versuch auf der vorgesehenen Fläche und berücksichtigen dabei Beleuchtungsabstand und Objektgröße.

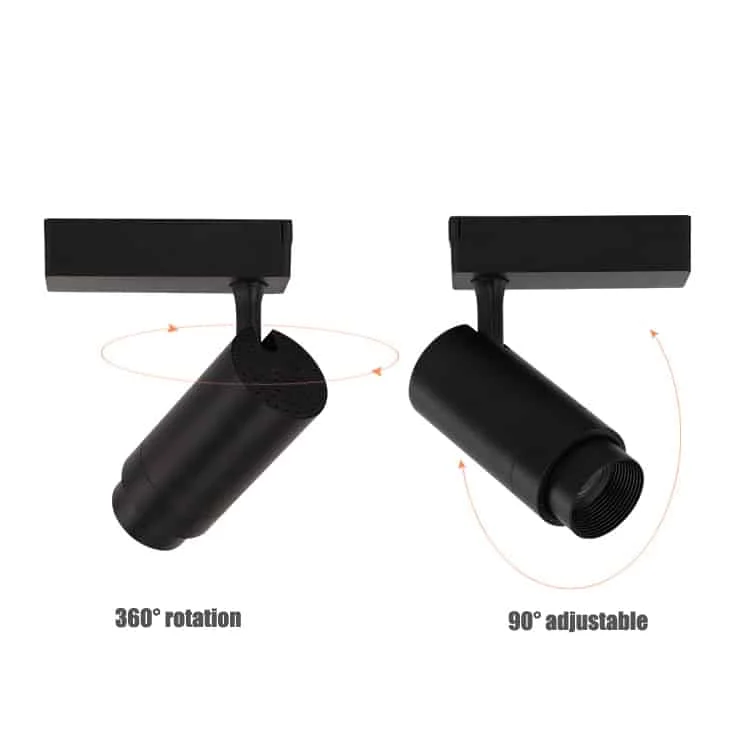

Was ist beim Ausrichten dieses Strahlers zu prüfen?

Bei der vorgesehenen Ausrichtung soll der Emitter nicht direkt im Blickfeld der Personen liegen, die den Raum durchqueren. Vorher prüfen wir Drehgrenzen und den vom Modell erlaubten Freiraum.

Welche Maße müssen vor der Bestellung geprüft werden?

Wir gleichen die Halterung mit der Zeichnung von HOYUWO-TL-10WD ab, in der Φ55*135mm angegeben sind. Maßgeblich sind die Maße der gelieferten Version, nicht eine pauschale Übertragung auf die Baureihe.

Welche Schiene und welcher Adapter gehören zu diesem Strahler?

Vor der Strahlerauswahl bestimmen wir Modell und Stromkreise der Schiene. Wir prüfen, ob der Adapter sowohl elektrisch als auch mechanisch zum System passt.

Welche Komponenten benötigt die intelligente Steuerung dieses Modells?

Für unsere intelligente Steuerung legen wir Bedienelement und Plattform fest. Vor der Lieferfreigabe prüfen wir, ob das Modell mit dem vorgesehenen Gateway und LED-Treiber kompatibel ist.

Welches Dimmsystem muss bestellt werden?

Damit die Dimmung in unsere Anlage eingebunden werden kann, wählen wir den LED-Treiber und sein Steuerprotokoll gemeinsam mit der Steuerung aus. Die für diese Ausführung kompatible Kombination wird in der Bestellung eindeutig angegeben.
