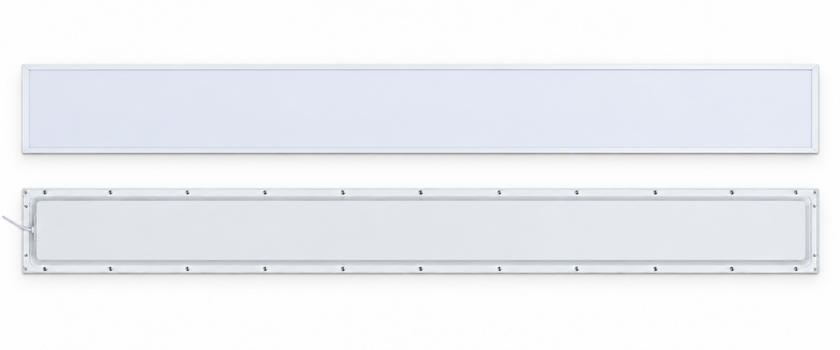

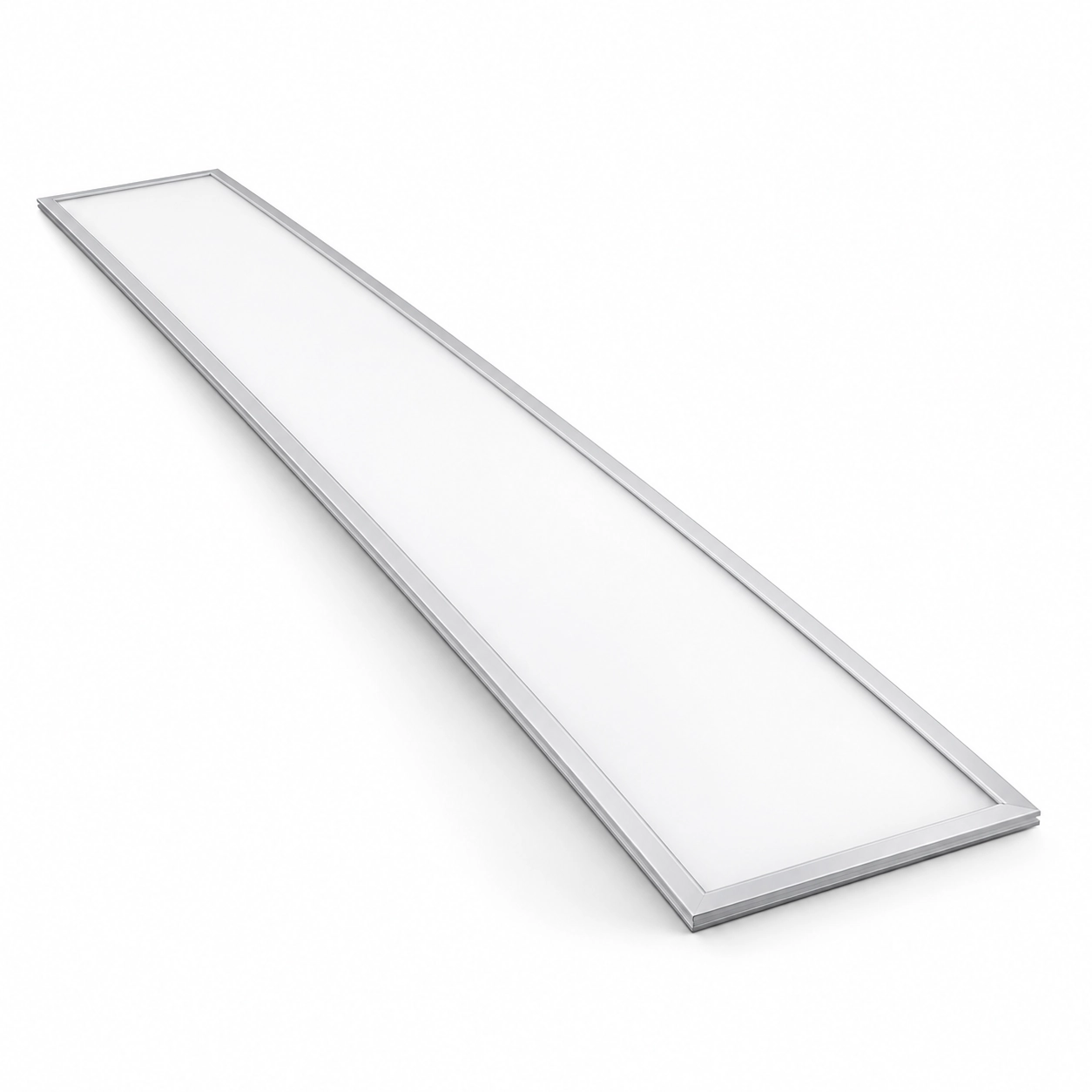

Direkt beleuchtete Panels mit anpassbaren Abmessungen

Für ein hinterleuchtetes Panel nach Maß fordern Sie Zeichnung und Verfügbarkeit an. Formate wie 1200×150mm, 1200×100mm, 1200×200mm, 1200×1000mm, 1200×800mm, 1000×1000mm oder 2000×1000mm können angefragt werden.

  • Typ: hinterleuchtet
  • Montage: standardmäßig Einbau, optional Pendel und Aufbau
  • Größe: 1200×150 Millimeter; unter anderem 1200x100mm, 1200x200mm, 1200x1000mm, 1200x1200mm oder 1500x1200mm.
  • Angegebene Lichtausbeute: 100-130lm/W
  • Betriebstemperatur: -25/+65℃
  • Angegebene Lebensdauer: 50000 Stunden
  • Angegebene Konformität: CE und RoHS. Fordern Sie die Unterlagen zur konkreten Ausführung an.
  • Garantie: 3/5 Jahre
  • Betriebsgerät: Optionen LiFud/Eaglerise/Philips/Boke
  • Eingangsspannung: 110/220V-277VAC 50/60Hz
  • Gesamtklirrfaktor: <15%
  • Materialien: Metallrahmen + Metallboden + PS-Abdeckung
  • Oberfläche: Mattweiß/Schwarz optional
  • Lichtquelle: Philips SMD2835
  • Leistungsfaktor: >0.9
  • IP- und IK-Schutz: IP44 an der Vorderseite und IK06
Angebot anfordern

ArtikelbezeichnungLeistungAbmessungenLichtstromTechnisches Datenblatt
HOYUWO-PL1201018W-24W±5%1195*95mm1800-2400lmDatenblatt anfordern
HOYUWO-PL1201524W-30W1195*145mm2400-3000lmDatenblatt anfordern
HOYUWO-PL1202030W -36W1195*195mm3000-3600lmDatenblatt anfordern
HOYUWO-PL120100100W -140W1195*995mm11000-12000lmDatenblatt anfordern
HOYUWO-PL120120100W -160W1195*1195mm14000-16000lmDatenblatt anfordern

Fehlt das Projektformat in der Reihe, senden wir eine E-Mail-Anfrage mit den benötigten Maßen.

  • TRIAC/0-10V/DALI dimmbar
  • Notlichtsatz: 5W/7W mit angegebenen Laufzeiten von 1, 2 oder 3 Stunden
  • Aufbaurahmen und Abhängeseile

Angaben für Ihre Bestellung

Wir bewerten die Blendung anhand der tatsächlichen Höhen, Positionen und Arbeitsbereiche des Projekts. Dafür fordern wir eine spezifische Berechnung an, denn der Katalogwert belegt nicht das Verhalten unserer Installation.

Zur Bewertung der veröffentlichten Lebensdauer fragen wir nach Prüftemperatur und dem verwendeten Kriterium für den Lichtstromerhalt.

Für Allgemeinlicht in Innenräumen ist diese Lösung geeignet, wenn Maße und Montage mit Deckenraster und Lichtplanung abgestimmt werden.

Wir bereiten die Montage mit Anleitung und Modellzeichnung vor. Wir wählen Aufbau, Einbau oder Abhängung und bestellen das entsprechende Zubehör.

Zur Montagevorbereitung stellen wir die Zeichnung, die Eigenschaften des Untergrunds und eine Lösung für den Zugang zum LED-Treiber zusammen. Der Anschluss erfolgt durch den Installateur nach dem Verfahren des Herstellers.

Welche Maße müssen vor der Bestellung geprüft werden?

Wir gleichen die Halterung mit der Zeichnung von HOYUWO-PL12010 ab, in der 1195*95mm angegeben sind. Maßgeblich sind die Maße der gelieferten Version, nicht eine Übertragung auf sämtliche Varianten.

Wie wird die Kompatibilität mit der abgehängten Decke geprüft?

Wir gleichen die Außenmaße des Panels mit Raster und Auflage der Decke ab. Für die gewählte Montage legen wir den mitzuliefernden Rahmen beziehungsweise das Zubehör fest.

Entspricht das Notlicht dem normalen Betriebslicht?

Bei einer Notlichtfunktion unterscheiden wir deren Leistungsdaten vom Normalbetrieb: Wir legen Batterie, Betriebsdauer sowie den im Notbetrieb verfügbaren Lichtstrom oder die Leistung fest. Die Nennangabe der Leuchte beschreibt diesen Betriebszustand nicht.

Welches Dimmsystem muss bestellt werden?

Damit die Dimmung in unsere Anlage eingebunden werden kann, wählen wir den LED-Treiber und sein Steuerprotokoll gemeinsam mit der Steuerung aus. Die für diese Ausführung kompatible Kombination wird in der Bestellung eindeutig angegeben.
