Zylindrisches Downlight mit optionaler Pendelmontage

Artikelbezeichnung	Leistung	Abmessungen	Lichtstrom	Technisches Datenblatt
HOYUWO-FM-7WK	7W±5%	Ø85*H75mm	630-720lm	Datenblatt anfordern
HOYUWO-FM-10WK	10W±5%	Ø99*H75mm	900-1100lm	Datenblatt anfordern
HOYUWO-FM-15WK	15W±5%	Ø120*H80mm	1350-1500lm	Datenblatt anfordern
HOYUWO-FM-20WK	20W±5%	Ø152*H90mm	1850-2100lm	Datenblatt anfordern
HOYUWO-FM-30WK	30W±5%	Ø168*H90mm	2750-3200lm	Datenblatt anfordern

• Zigbee/ intelligente WLAN-Steuerung mit kompatibler Ausrüstung
• Optionale Dimmung: Triac/0-10V/DALI
• Niederspannungsoptionen: DC12V/DC24V/DC36V/DC48V
• Notlichtsatz: 2W und angegebene Autonomie von 1.5 Stunden

Angaben für Ihre Bestellung

Auch nach Fertigstellung der Decke muss sich der LED-Treiber ausbauen lassen; seine Anschlüsse müssen zugänglich bleiben. Deshalb prüfen wir neben der Gehäusehöhe auch den Wartungsraum.

Sie können folgende Lösung prüfen: leistungsstarke Downlights für Lager, Bahnhöfe, Supermärkte und Flughäfen, sofern Fotometrie und Montage den Projektanforderungen entsprechen.

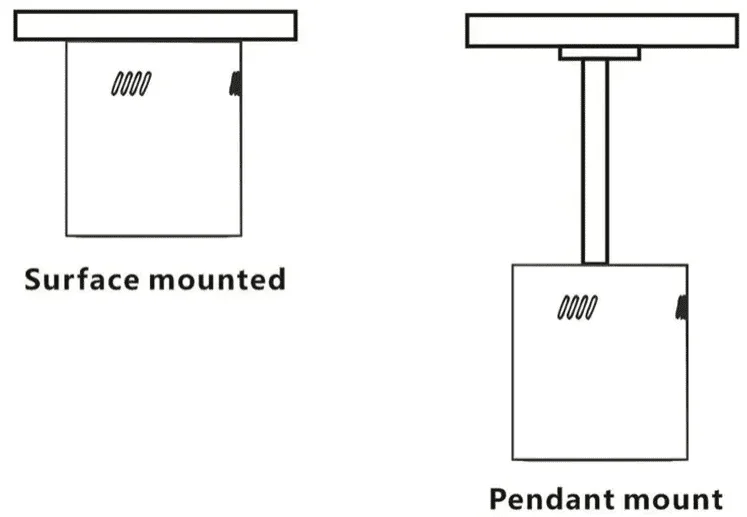

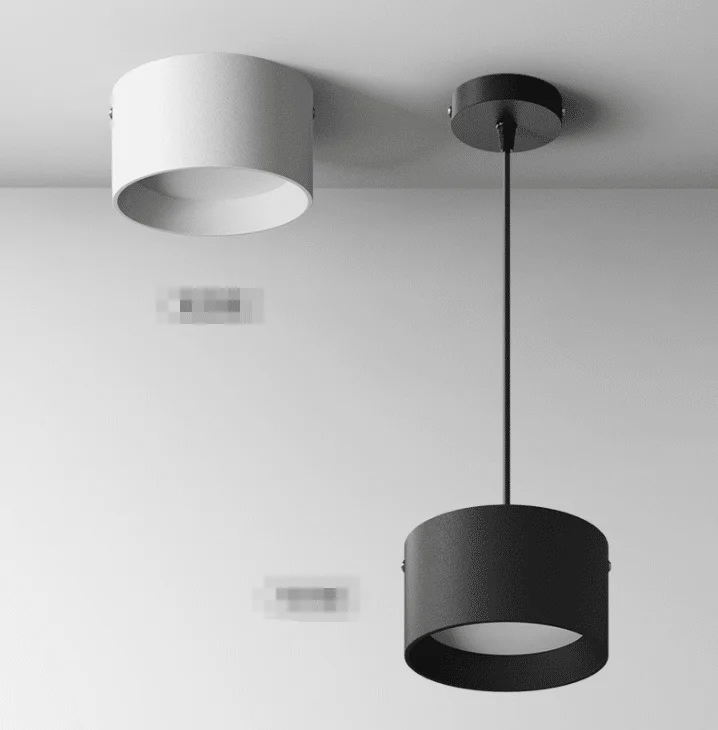

Sie können diese Leuchte in die Decke integrieren oder als Aufbauleuchte montieren, sofern die gewählte Ausführung dafür vorgesehen ist. Entscheiden Sie bei der Optik zwischen flächiger Raumbeleuchtung und der gezielten Betonung von Objekten oder bestimmten Flächen.

Für die Aufbaumontage bereiten wir zur Decke passende, nicht mitgelieferte Schrauben vor und befestigen die Platte. Bei getrennter Stromversorgung schließen wir nach Anleitung an und setzen den Leuchtenkörper auf die Platte.

Für die Abhängung wählen wir den kompatiblen Satz und befestigen seine Seile am Gehäuse und an der Deckenhalterung nach dem vorgeschriebenen Verfahren.

Beachten Sie nachfolgend die vorgesehene Montagereihenfolge.

Zunächst legen wir Ausschnitt beziehungsweise Untergrund und den Zugang zur Stromversorgung anhand der Modellmaße fest. Bei der Montage beachten wir die Leuchtenanleitung und die baulichen Vorgaben der Decke.

Welche Maße müssen vor der Bestellung geprüft werden?

Wir gleichen die Halterung mit der Zeichnung von HOYUWO-FM-7WK ab, in der Ø85*H75mm angegeben sind. Maßgeblich sind die Maße der gelieferten Version, nicht eine Übertragung auf sämtliche Varianten.

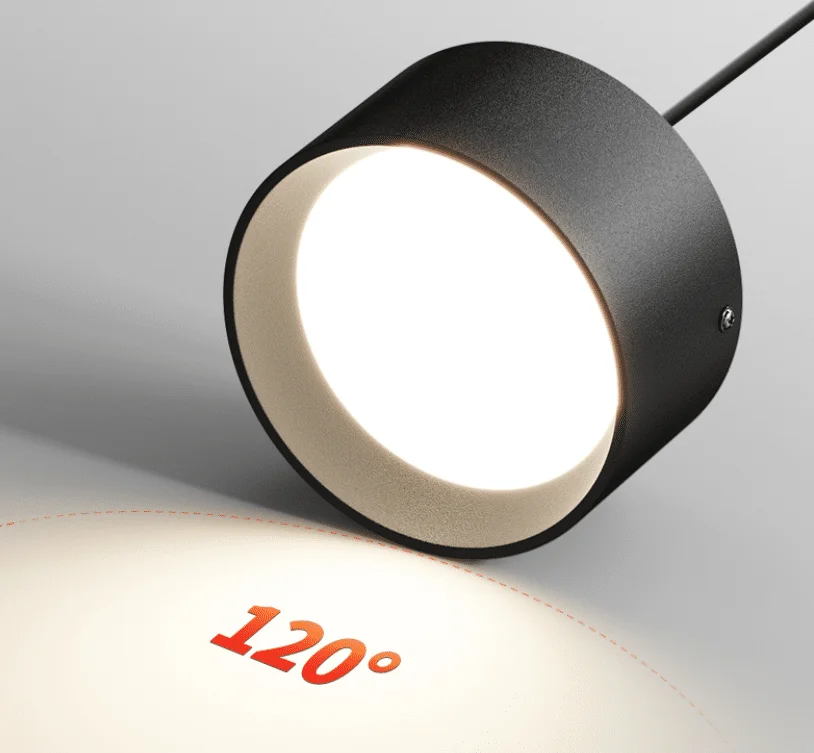

Wie wird die Optik dieses Downlights gewählt?

Wir bestimmen die Optik anhand des Montageabstands und der zu beleuchtenden Nutzfläche. Ein enger Lichtkegel bündelt das Licht stärker; das Ergebnis überprüfen wir dennoch mit einer Lichtberechnung.

Entspricht das Notlicht dem normalen Betriebslicht?

Bei einer Notlichtfunktion unterscheiden wir deren Leistungsdaten vom Normalbetrieb: Wir legen Batterie, Betriebsdauer sowie den im Notbetrieb verfügbaren Lichtstrom oder die Leistung fest. Die Nennangabe der Leuchte beschreibt diesen Betriebszustand nicht.

Welche Komponenten benötigt die intelligente Steuerung dieses Modells?

Für unsere intelligente Steuerung legen wir Bedienelement und Plattform fest. Vor der Lieferfreigabe prüfen wir, ob das Modell mit dem vorgesehenen Gateway und LED-Treiber kompatibel ist.

Welches Dimmsystem muss bestellt werden?

Damit die Dimmung in unsere Anlage eingebunden werden kann, wählen wir den LED-Treiber und sein Steuerprotokoll gemeinsam mit der Steuerung aus. Die für diese Ausführung kompatible Kombination wird in der Bestellung eindeutig angegeben.
