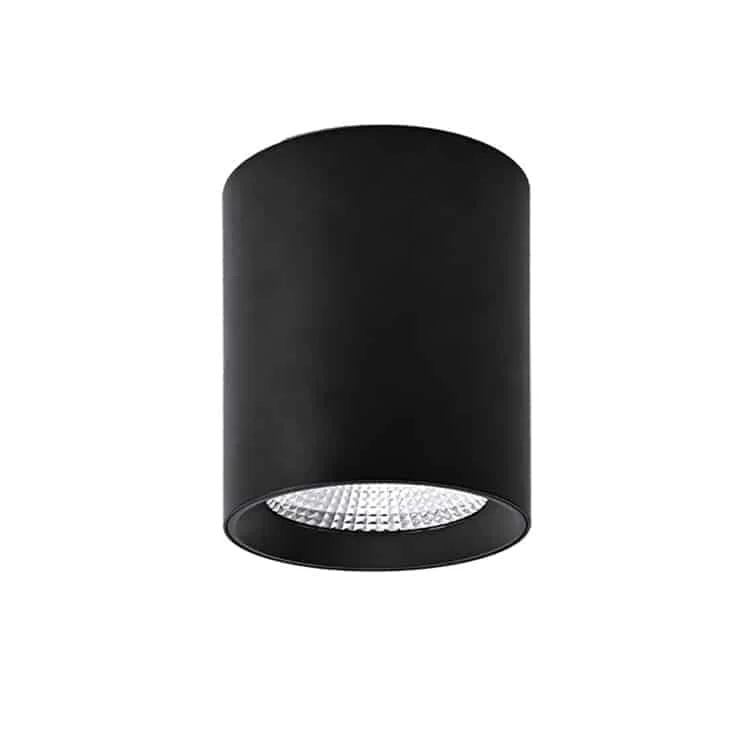

Zylindrische Strahler für Decke, Wand oder Pendelmontage
Für Wohnräume, Büros oder Geschäfte können Sie zylindrische LED-Strahler in Schwarz oder Weiß wählen. Neben der direkten Befestigung an Decke oder Wand sind Seil- oder Stangenabhängungen auf Anfrage möglich. Prüfen Sie vor der Montagefestlegung das Modellzubehör und den benötigten Anschlussraum.
- Oberflächenfarbe: Mattweiß oder Mattschwarz
- Erklärte Konformität: CE und RoHS
- Garantie: 3/5 Jahre
- Abstrahlwinkel: 60°
- Material: Aluminiumdruckgussgehäuse + PC-Abdeckung
- IP-Schutzart: IP20 für Innenräume, Vorderseite IP44
- LED-Treiber: Optionen Eaglerise/LiFud/DONE/BOKE, flickerfrei
- Leistungsfaktor: >0.5 oder 0.8
- Gesamtklirrfaktor: <15%
- LED-Chips: Bridgelux oder Osram COB mit CRI90, SDCM:<5
- Farbtemperatur：2700K-3000K /4000-4500k/ 5700k-6000k
- Angegebene Lebensdauer: >50000 h
- Eingangsspannung: 110/220V-240VAC 50/60Hz
| Artikelbezeichnung | Leistung | Abmessungen | Lichtstrom | Technisches Datenblatt |
|---|---|---|---|---|
| HOYUWO-FM-10WB | 10W±5% | Φ75*H130mm | 900-1000lm | Datenblatt anfordern |
| HOYUWO-FM-12WB | 12W±5% | Φ75*H130mm | 1100-1250lm | Datenblatt anfordern |
| HOYUWO-FM-15WB | 15W±5% | Φ95*H150mm | 1300-1600lm | Datenblatt anfordern |
| HOYUWO-FM-20WB | 18W±5% | Φ115*H160mm | 1800-2100lm | Datenblatt anfordern |
| HOYUWO-FM-30WB | 30W±5% | Φ140*H160mm | 2700-3200lm | Datenblatt anfordern |
- Triac-Phasendimmung, 0/10V-Dimmung oder DALI-Dimmung
- Pendelmontage
Angaben für Ihre Bestellung
Auch nach Fertigstellung der Decke muss sich der LED-Treiber ausbauen lassen; seine Anschlüsse müssen zugänglich bleiben. Deshalb prüfen wir neben der Gehäusehöhe auch den Wartungsraum.
Je nach zulässiger Montageart und gewählter Optik eignet sich diese Ausführung für die allgemeine Innenraumbeleuchtung oder zur gezielten Hervorhebung eines Bereichs.
Wir befestigen die Platte mit geeigneten, nicht mitgelieferten Schrauben an der Decke. Anschließend stellen wir die Versorgung über den Schnellverbinder nach Geräteschaltplan her.
Das folgende Schema zeigt die Montagefolge.
Zur Montagevorbereitung stellen wir die Zeichnung, die Eigenschaften des Untergrunds und eine Lösung für den Zugang zum LED-Treiber zusammen. Der Anschluss erfolgt durch den Installateur nach dem Verfahren des Herstellers.
Welche Maße müssen vor der Bestellung geprüft werden?
Für die Passform gleichen wir den Untergrund mit der Zeichnung von HOYUWO-FM-10WB und Φ75*H130mm ab. Die Maße prüfen wir für die gelieferte Version und übertragen sie nicht auf alle Varianten der Serie.
Wie wird die Optik dieses Downlights gewählt?
Wir bestimmen die Optik anhand des Montageabstands und der zu beleuchtenden Nutzfläche. Ein enger Lichtkegel bündelt das Licht stärker; das Ergebnis überprüfen wir dennoch mit einer Lichtberechnung.
Welches Dimmsystem muss bestellt werden?
Damit die Dimmung in unsere Anlage eingebunden werden kann, wählen wir den LED-Treiber und sein Steuerprotokoll gemeinsam mit der Steuerung aus. Die für diese Ausführung kompatible Kombination wird in der Bestellung eindeutig angegeben.
Barrierefreie Bildinformationen

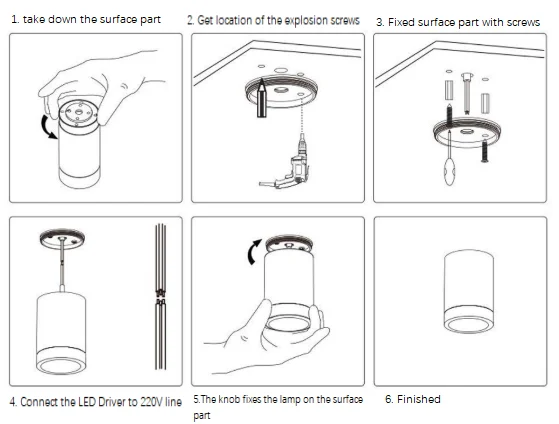

Bild 1 · Montage
- 1. Aufbaumontagebasis abnehmen.
- 2. Position der Spreizanker markieren.
- 3. Basis mit Schrauben befestigen.
- 4. LED-Treiber an die 220V-Leitung anschließen.
- 5. Gehäuse drehen, um die Leuchte an der Basis zu befestigen.
- 6. Montage abgeschlossen.
