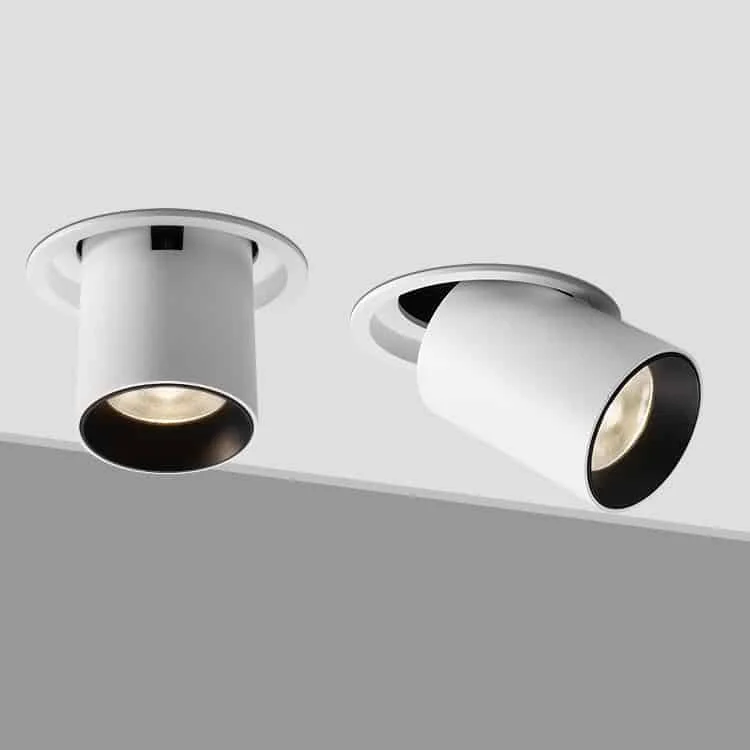

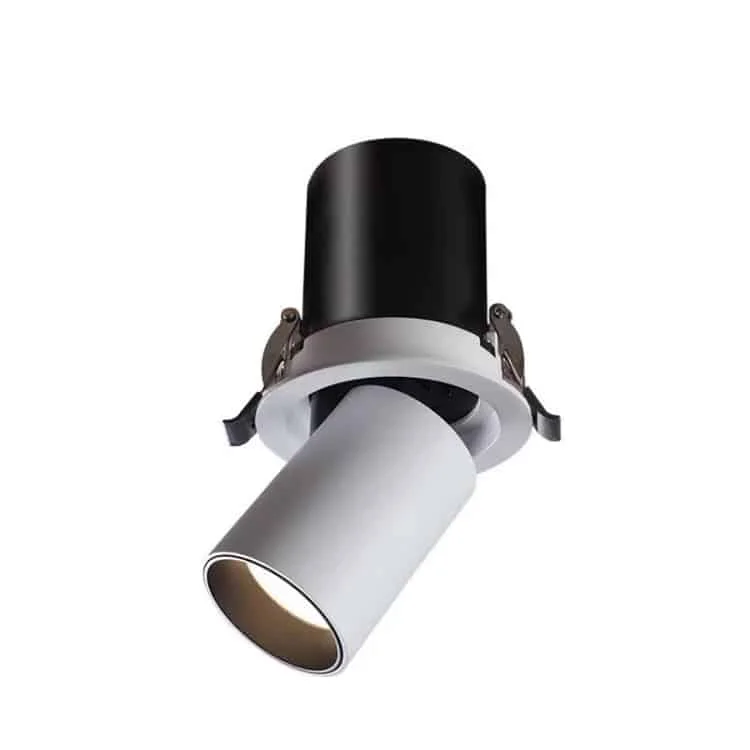

Ausziehbares Downlight mit 360° Drehung und 90° Neigung

Artikelbezeichnung	Leistung	Abmessungen	Einbauöffnung	Lichtstrom	Technisches Datenblatt
HOYUWO-DLG-7WF	7W±5%	Φ90*H80mm	Φ80mm	630-700lm	Datenblatt anfordern
HOYUWO-DLG-15WF	15W±5%	Φ115*H105mm	Φ100mm	1300-1500lm	Datenblatt anfordern
HOYUWO-DLG-20WF	20W±5%	Φ135*H125mm	Φ125mm	1700-2000lm	Datenblatt anfordern
HOYUWO-DLG-25WF	25W±5%	Φ160*H125mm	Φ145mm	2300-2600lm	Datenblatt anfordern
HOYUWO-DLG-7WF*2	14W±5%	L170*W90mm	L155*W75mm	1150-1400lm	Datenblatt anfordern
HOYUWO-DLG-15WF*2	30W±5%	L210*W115mm	L190*W95mm	2650-3000lm	Datenblatt anfordern
HOYUWO-DLG-20WF*2	40W±5%	L250*W140mm	L230*W120mm	3500-4000lm	Datenblatt anfordern
HOYUWO-DLG-25WF*2	50W±5%	L303*W160mm	L285*W145mm	4800-5500lm	Datenblatt anfordern

• Niederspannungsoptionen AC/DC12V-60V

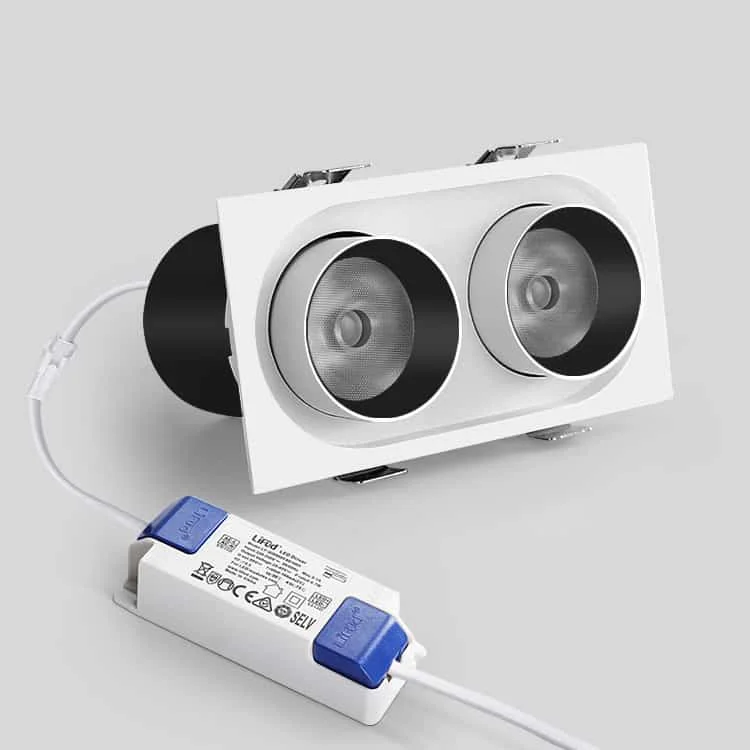

• rund und rechteckig
• Optionale Dimmung: Triac/0-10V/DALI
• Notlicht-Akkusatz: 30% der Leistung mit angegebenen Laufzeiten von 1, 2 oder 3 Stunden.

Angaben für Ihre Bestellung

Auch nach Fertigstellung der Decke muss sich der LED-Treiber ausbauen lassen; seine Anschlüsse müssen zugänglich bleiben. Deshalb prüfen wir neben der Gehäusehöhe auch den Wartungsraum.

• Einkaufszentrum
• Hotel
• Büros
• Museum
• Ausstellungsräume
• Wohn-/Esszimmer

Sie können diese Leuchte in die Decke integrieren oder als Aufbauleuchte montieren, sofern die gewählte Ausführung dafür vorgesehen ist. Entscheiden Sie bei der Optik zwischen flächiger Raumbeleuchtung und der gezielten Betonung von Objekten oder bestimmten Flächen.

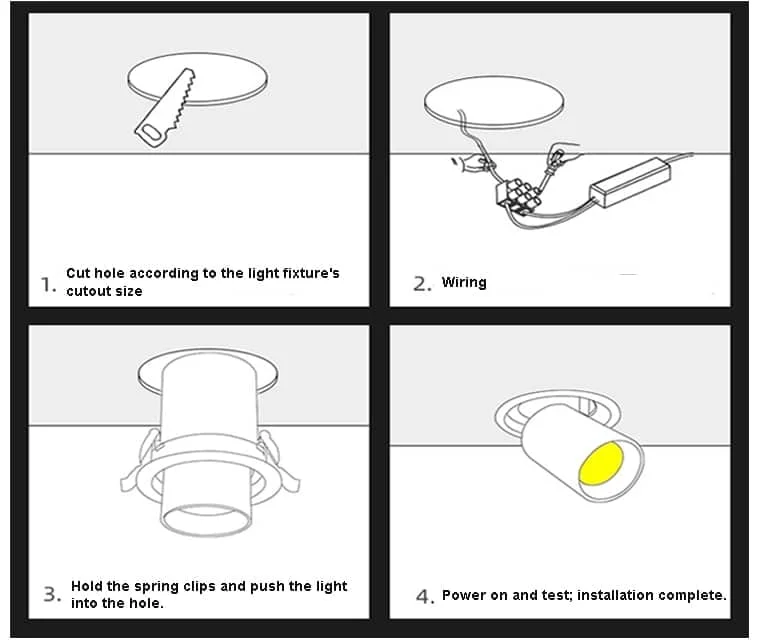

Wir bereiten den Einbau vor und bemessen Öffnung sowie Befestigungssystem anhand von Zeichnung und Modellanleitung.

Zunächst legen wir Ausschnitt beziehungsweise Untergrund und den Zugang zur Stromversorgung anhand der Modellmaße fest. Bei der Montage beachten wir die Leuchtenanleitung und die baulichen Vorgaben der Decke.

Was ist beim Ausrichten dieses Strahlers zu prüfen?

Bei der vorgesehenen Ausrichtung soll der Emitter nicht direkt im Blickfeld der Personen liegen, die den Raum durchqueren. Vorher prüfen wir Drehgrenzen und den vom Modell erlaubten Freiraum.

Welche Maße müssen vor der Bestellung geprüft werden?

Wir gleichen die Halterung mit der Zeichnung von HOYUWO-DLG-7WF ab, in der Φ90*H80mm angegeben sind. Maßgeblich sind die Maße der gelieferten Version, nicht eine Übertragung auf sämtliche Varianten.

Wie wird die Optik dieses Downlights gewählt?

Wir bestimmen die Optik anhand des Montageabstands und der zu beleuchtenden Nutzfläche. Ein enger Lichtkegel bündelt das Licht stärker; das Ergebnis überprüfen wir dennoch mit einer Lichtberechnung.

Entspricht das Notlicht dem normalen Betriebslicht?

Bei einer Notlichtfunktion unterscheiden wir deren Leistungsdaten vom Normalbetrieb: Wir legen Batterie, Betriebsdauer sowie den im Notbetrieb verfügbaren Lichtstrom oder die Leistung fest. Die Nennangabe der Leuchte beschreibt diesen Betriebszustand nicht.

Welches Dimmsystem muss bestellt werden?

Damit die Dimmung in unsere Anlage eingebunden werden kann, wählen wir den LED-Treiber und sein Steuerprotokoll gemeinsam mit der Steuerung aus. Die für diese Ausführung kompatible Kombination wird in der Bestellung eindeutig angegeben.
