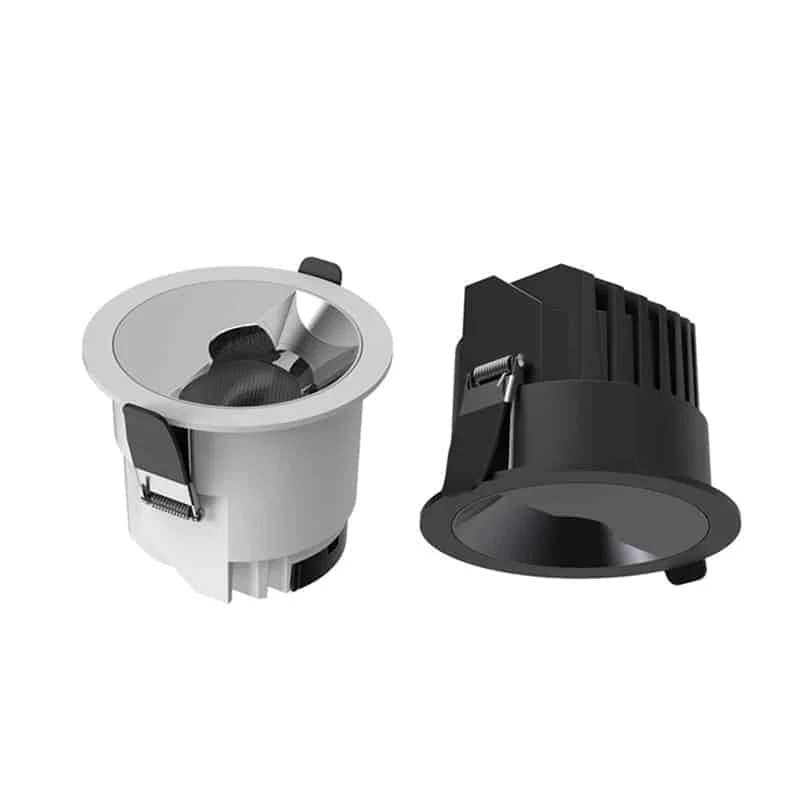

Downlight mit asymmetrischer Lichtverteilung für Wände

Für den gewünschten Wandeffekt legen Sie Position und Abstand anhand der Modellfotometrie fest. Die asymmetrische Lichtverteilung dieses Einbaustrahlers eignet sich zur Planung in Fluren, Ausstellungsräumen und Hotellobbys.

  • Montage: Einbau
  • Standardsteuerung: Ein/Aus. Optionale Dimmung DALI/0-10V.
  • Abstrahlwinkel: 15/24/36/50°
  • Gehäuse: Aluminiumdruckguss, wahlweise Mattweiß/Mattschwarz
  • Reflektoroberflächen: Glanzsilber oder Metallicgrau
  • Eingangsspannung: 110/220-240VAC 50/60Hz
  • Schutzklasse: Klasse II
  • Leistungsfaktor: >0.5 oder 0.9
  • Gesamtklirrfaktor: <15%
  • LED-Chips: Bridgelux/Osram COB mit CRI92, SDCM<5 oder 3
  • Angegebene Lebensdauer: 50000 h
  • IP-Schutzart: IP20 für Innenräume
  • Angegebener UGR: <19; Berechnungsbedingungen prüfen.
  • Farbtemperatur: 2800K-3200K/ 4000K-4500K/ 5500-6500K
  • Angegebene Konformität: CE, LVD, EMC und RoHS; Dokumentation der Referenz anfordern.
  • Garantie: 3/5 Jahre
Angebot anfordern

ArtikelbezeichnungLeistungAbmessungenEinbauöffnung LichtstromTechnisches Datenblatt
HOYUWO-DL-75E (9W)9W±5%Φ84*H65mmΦ75mm800-900lmDatenblatt anfordern
HOYUWO-DL-75E (12W)12W±5%Φ84*H65mmΦ75mm960-1100lmDatenblatt anfordern
HOYUWO-DL-95E (15W)15W±5%Φ104*73mmΦ95mm1200-1400lmDatenblatt anfordern
HOYUWO-DL-95E (20W)20W±5%Φ104*73mmΦ95mm1700-1800lmDatenblatt anfordern

  • Notlicht-Backup-Satz
  • Dimmung 0-10V, Triac-Phasensteuerung oder DALI
  • Wählbare Farbtemperatur 3CCT
  • Intelligentes Zigbee-Downlight

Angaben für Ihre Bestellung

Wir berücksichtigen, dass das Betriebsgerät auch nach Fertigstellung der Decke ausgebaut werden kann. Für Zugang und Austausch bleibt ausreichend Platz.

Je nach zulässiger Montageart und gewählter Optik eignet sich diese Ausführung für die allgemeine Innenraumbeleuchtung oder zur gezielten Hervorhebung eines Bereichs.

Wir fordern die technischen Unterlagen des ausgewählten Modells an.

Vor der Montage gleichen wir die technische Zeichnung mit den Befestigungen und dem Schaltplan ab. Die Installation erfolgt im spannungsfreien Zustand nach dem für das gelieferte Gerät vorgesehenen Verfahren.

Wie wird die Wandflutung geprüft?

Vor der Ausführung aller Lichtpunkte prüfen wir die Gleichmäßigkeit anhand der Photometriedatei und des tatsächlichen Abstands zur zu beleuchtenden Ebene.

Welche Abmessungen sind zu prüfen?

Wir prüfen den Einbau anhand der Modellzeichnung: Abmessungen, Ausschnitt und Befestigungen werden abgeglichen. Zusätzlich berücksichtigen wir den benötigten Platz für das Betriebsgerät.

Wie wird die Optik gewählt?

In unserer Berechnung unterscheiden wir zwischen Grundbeleuchtung und Akzentlicht und beurteilen den Abstrahlwinkel von der tatsächlichen Montageposition aus.

Passende Produkte

Barrierefreie Bildinformationen

Bild 1 · Technische Daten

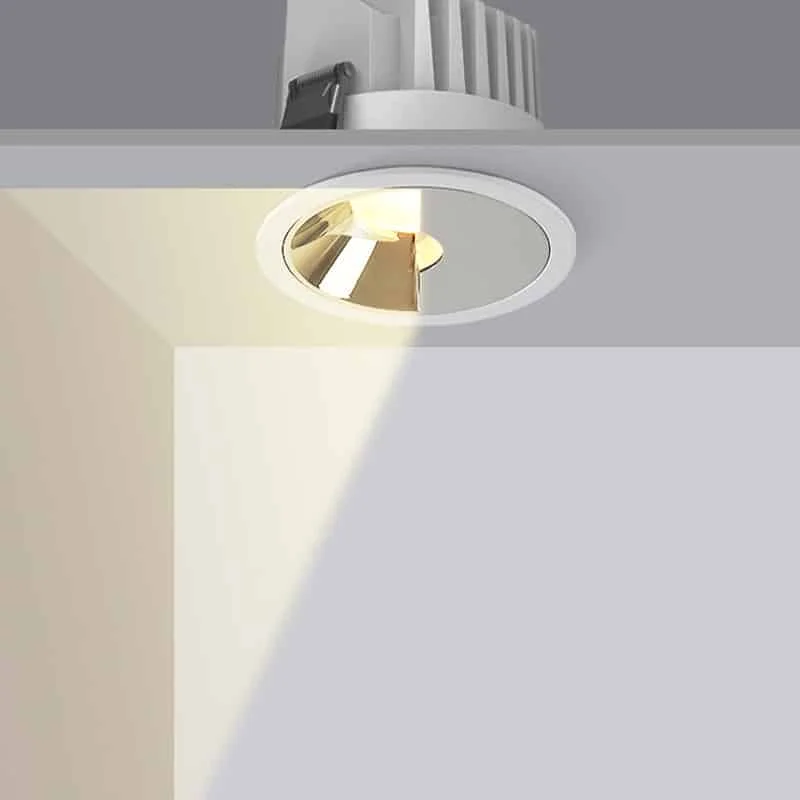

  • Optik mit asymmetrischem Lichtaustritt.
