Kompakte schwenkbare Strahler für Ausschnitte von 75mm und 95mm

Artikelbezeichnung	Leistung	Abmessungen	Ausschnittmaße	Lichtstrom	Technisches Datenblatt
HOYUWO-DL-15WA-9 (55)	9W-15W±5%	Φ63*H85mm	Φ55mm	900-1400lm	Datenblatt anfordern
HOYUWO-DL-12WA-9 (75)	9W-12W±5%	Φ83*H83mm	Φ75mm	900-1200lm	Datenblatt anfordern
HOYUWO-DL-20WA-9(75)	15W-20W±5%	Φ83*H110mm	Φ75mm	1500-2000lm	Datenblatt anfordern
HOYUWO-DL-30WA-9(75)	25W-30W±5%	Φ83*H124mm	Φ75mm	2500-3000lm	Datenblatt anfordern
HOYUWO-DL35WA-9(95)	30W-35W±5%	Φ108*124mm	Φ95mm	3000-3500lm	Datenblatt anfordern

• Phasendimmung; 0/1-10V, DALI dimmbar
• Niederspannungseingang DC12V/DC24V/DC36V/DC48V
• Notlichtkit: 30% Leistung und Betriebsdauer von 1, 2 oder 3 Stunden, je nach Ausführung.

Angaben für Ihre Bestellung

Um sichtbare Unterschiede zwischen Lichtpunkten zu begrenzen, fragen wir nach der SDCM-Toleranz der Ausführung. Die Nennfarbtemperatur allein beschreibt diese Farbstreuung nicht.

Auch nach Fertigstellung der Decke muss sich der LED-Treiber ausbauen lassen; seine Anschlüsse müssen zugänglich bleiben. Deshalb prüfen wir neben der Gehäusehöhe auch den Wartungsraum.

Je nach zulässiger Montageart und gewählter Optik eignet sich diese Ausführung für die allgemeine Innenraumbeleuchtung oder zur gezielten Hervorhebung eines Bereichs.

Zur Montagevorbereitung stellen wir die Zeichnung, die Eigenschaften des Untergrunds und eine Lösung für den Zugang zum LED-Treiber zusammen. Der Anschluss erfolgt durch den Installateur nach dem Verfahren des Herstellers.

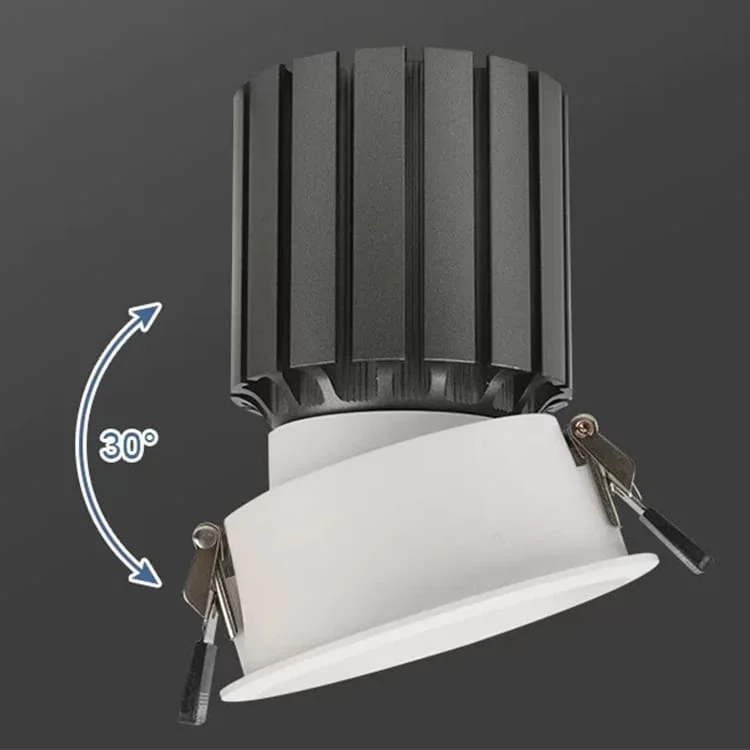

Was ist beim Ausrichten dieses Strahlers zu prüfen?

Bei der vorgesehenen Ausrichtung soll der Emitter nicht direkt im Blickfeld der Personen liegen, die den Raum durchqueren. Vorher prüfen wir Drehgrenzen und den vom Modell erlaubten Freiraum.

Welche Maße müssen vor der Bestellung geprüft werden?

Für die Passform gleichen wir den Untergrund mit der Zeichnung von HOYUWO-DL-15WA-9 (55) und Φ63*H85mm ab. Wir prüfen die Maße der gelieferten Version, ohne sie auf alle Varianten der Serie zu übertragen.

Wie wird die Optik dieses Downlights gewählt?

Wir bestimmen die Optik anhand des Montageabstands und der zu beleuchtenden Nutzfläche. Ein enger Lichtkegel bündelt das Licht stärker; das Ergebnis überprüfen wir dennoch mit einer Lichtberechnung.

Entspricht das Notlicht dem normalen Betriebslicht?

Bei einer Notlichtfunktion unterscheiden wir deren Leistungsdaten vom Normalbetrieb: Wir legen Batterie, Betriebsdauer sowie den im Notbetrieb verfügbaren Lichtstrom oder die Leistung fest. Die Nennangabe der Leuchte beschreibt diesen Betriebszustand nicht.
