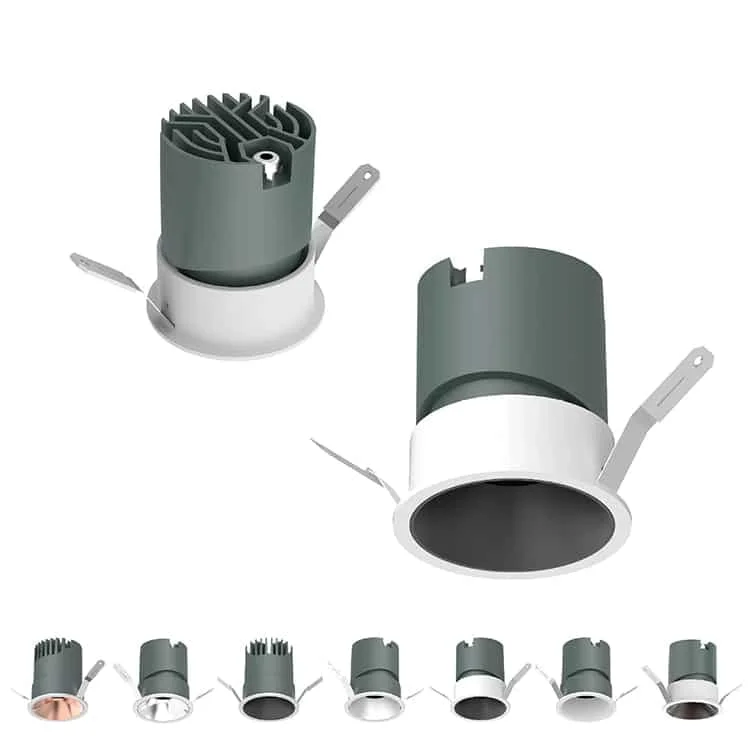

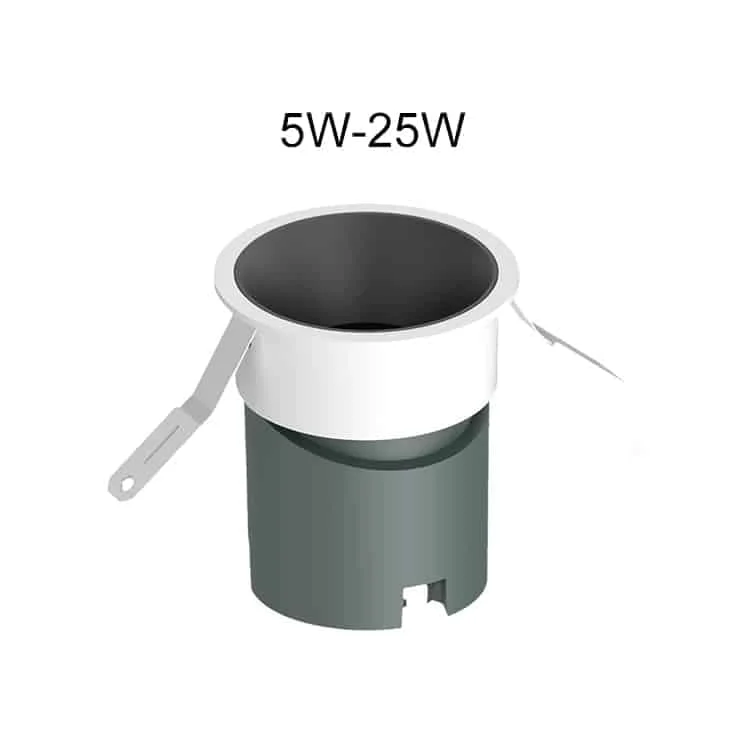

Schwenkbare Downlights in zwei Gehäusegrößen

Artikelbezeichnung	Leistung	Abmessungen	Ausschnittmaße	Lichtstrom	Technisches Datenblatt
HOYUWO-DL-7WG-3	7W±5%	Φ61*82mm	Φ55mm	700-800lm	Datenblatt anfordern
HOYUWO-DL-9WG-3	9W±5%	Φ61*82mm	Φ55mm	800-900lm	Datenblatt anfordern
HOYUWO-DL-12WG-3	10W-12W±5%	Φ82*81mm	Φ75mm	1100-1300lm	Datenblatt anfordern
HOYUWO-DL-15WG-3	15W±5%	Φ82*92mm	Φ75mm	1400-1600lm	Datenblatt anfordern
HOYUWO-DL-20WG-3	20W±5%	Φ93*102mm	Φ85mm	1800-2100lm	Datenblatt anfordern
HOYUWO-DL-24WG-3	24W±5%	Φ103*106mm	Φ95mm	2300-2500lm	Datenblatt anfordern
HOYUWO-DL-30WG-3	30W±5%	Φ135*H131mm	Φ125mm	2700-3200lm	Datenblatt anfordern
HOYUWO-DL-40WG-3	40W±5%	Φ135*H131mm	Φ125mm	3800-4200lm	Datenblatt anfordern
HOYUWO-DL-45WG-3	45W±5%	Φ155*H149mm	Φ145mm	4200-4600lm	Datenblatt anfordern

• Phasendimmung; 0/1-10V, DALI dimmbar
• Niederspannungseingang DC12V/DC24V/DC36V/DC48V
• Notlichtkit: 30% Leistung und Betriebsdauer von 1, 2 oder 3 Stunden, je nach Ausführung.

Angaben für Ihre Bestellung

Auch nach Fertigstellung der Decke muss sich der LED-Treiber ausbauen lassen; seine Anschlüsse müssen zugänglich bleiben. Deshalb prüfen wir neben der Gehäusehöhe auch den Wartungsraum.

• Hotel
• Einkaufszentren
• Museum
• Büros

Sie können diese Leuchte in die Decke integrieren oder als Aufbauleuchte montieren, sofern die gewählte Ausführung dafür vorgesehen ist. Entscheiden Sie bei der Optik zwischen flächiger Raumbeleuchtung und der gezielten Betonung von Objekten oder bestimmten Flächen.

Zunächst legen wir Ausschnitt beziehungsweise Untergrund und den Zugang zur Stromversorgung anhand der Modellmaße fest. Bei der Montage beachten wir die Leuchtenanleitung und die baulichen Vorgaben der Decke.

Was ist beim Ausrichten dieses Strahlers zu prüfen?

Bei der vorgesehenen Ausrichtung soll der Emitter nicht direkt im Blickfeld der Personen liegen, die den Raum durchqueren. Vorher prüfen wir Drehgrenzen und den vom Modell erlaubten Freiraum.

Welche Maße müssen vor der Bestellung geprüft werden?

Wir gleichen die Halterung mit der Zeichnung von HOYUWO-DL-7WG-3 ab, in der Φ61*82mm angegeben sind. Entscheidend sind die Maße der gelieferten Ausführung, die nicht pauschal für alle Varianten gelten.

Wie wird die Optik dieses Downlights gewählt?

Wir bestimmen die Optik anhand des Montageabstands und der zu beleuchtenden Nutzfläche. Ein enger Lichtkegel bündelt das Licht stärker; das Ergebnis überprüfen wir dennoch mit einer Lichtberechnung.

Entspricht das Notlicht dem normalen Betriebslicht?

Bei einer Notlichtfunktion unterscheiden wir deren Leistungsdaten vom Normalbetrieb: Wir legen Batterie, Betriebsdauer sowie den im Notbetrieb verfügbaren Lichtstrom oder die Leistung fest. Die Nennangabe der Leuchte beschreibt diesen Betriebszustand nicht.

Welches Dimmsystem muss bestellt werden?

Damit die Dimmung in unsere Anlage eingebunden werden kann, wählen wir den LED-Treiber und sein Steuerprotokoll gemeinsam mit der Steuerung aus. Die für diese Ausführung kompatible Kombination wird in der Bestellung eindeutig angegeben.
