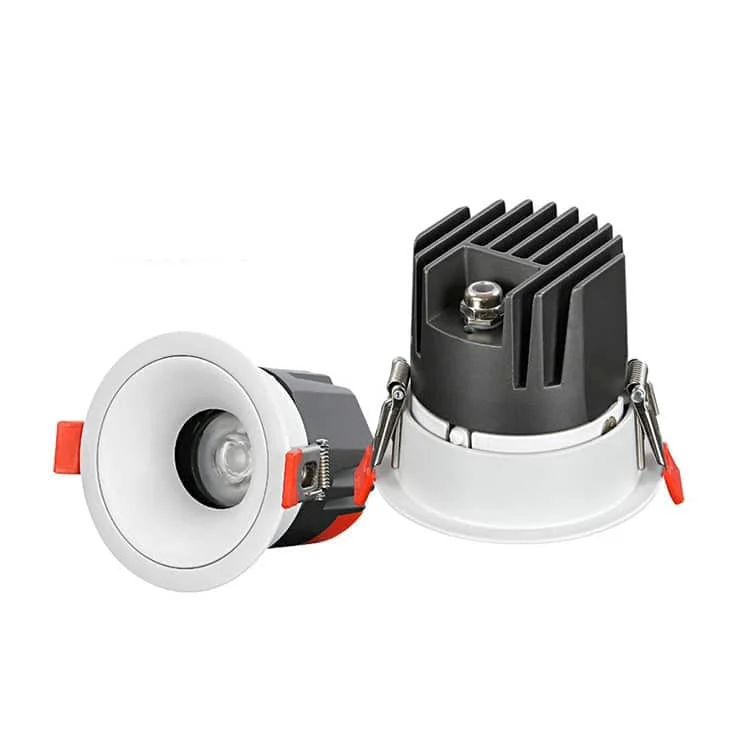

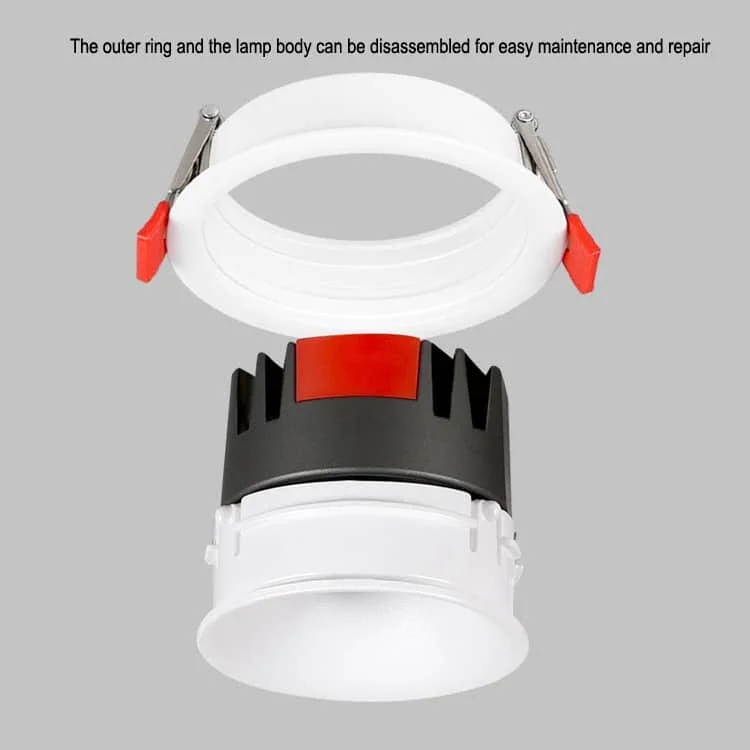

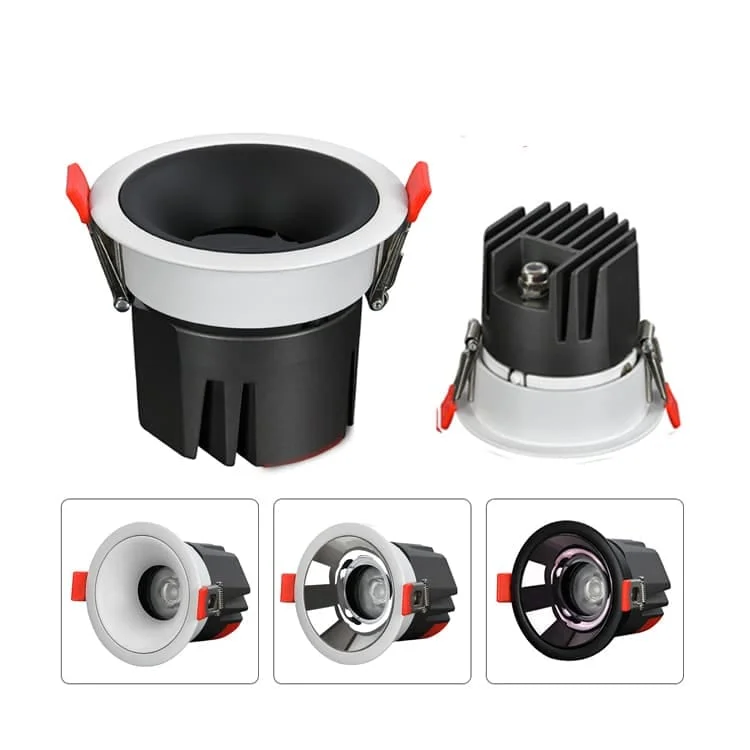

Schwenkbare IP65-Strahler mit abnehmbarem Ring

Artikelbezeichnung	Leistung	Abmessungen	Einbauöffnung	Lichtstrom	Technisches Datenblatt
HOYUWO-DL-7WW-02	7W±5%	Ø63*H69mm	Ø50-55mm	650-770lm	Datenblatt anfordern
HOYUWO-DL-10WW-02	10W±5%	Ø86*H74mm	Ø70-75mm	950-1100lm	Datenblatt anfordern
HOYUWO-DL-15WW-02	15W±5%	Ø110*H83mm	Ø90-95mm	1400-1600lm	Datenblatt anfordern
HOYUWO-DL-18WW-02	18W±5%	Ø110*H83mm	Ø90-95mm	1700-1900lm	Datenblatt anfordern

• Dimmung: PWM/0-10V/DALI
• Optionale Kleinspannungsversorgung: Stromart AC oder DC und genaue Nennspannung sind anhand des Datenblatts der bestellten Ausführung zu bestätigen. Treiber und angeschlossene Komponenten müssen zu dieser Konfiguration passen.
• Notlichtversorgung: 30% der Leistung mit angegebenen Laufzeiten von 1, 2 oder 3 Stunden.

Angaben für Ihre Bestellung

Auch nach Fertigstellung der Decke muss sich der LED-Treiber ausbauen lassen; seine Anschlüsse müssen zugänglich bleiben. Deshalb prüfen wir neben der Gehäusehöhe auch den Wartungsraum.

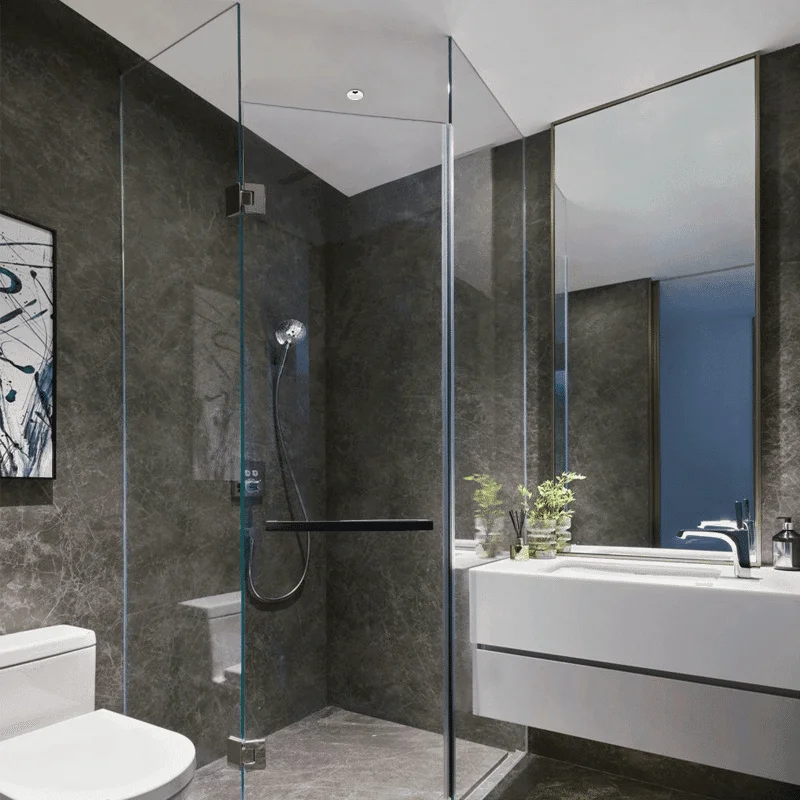

Für Bäder, Waschräume oder Balkone prüfen wir zunächst den Montagepunkt. Eine Erwähnung von Schwimmbädern bedeutet weder eine Freigabe zum Untertauchen noch zur beliebigen Montage im gesamten Bereich.

Sie können diese Leuchte in die Decke integrieren oder als Aufbauleuchte montieren, sofern die gewählte Ausführung dafür vorgesehen ist. Entscheiden Sie bei der Optik zwischen flächiger Raumbeleuchtung und der gezielten Betonung von Objekten oder bestimmten Flächen.

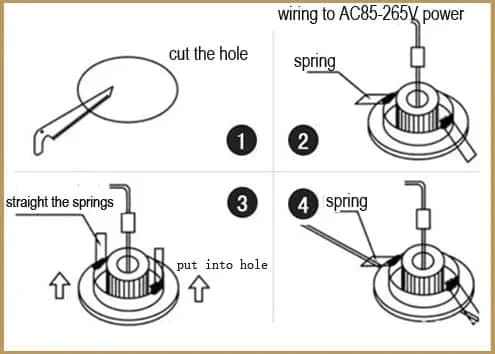

Zunächst legen wir Ausschnitt beziehungsweise Untergrund und den Zugang zur Stromversorgung anhand der Modellmaße fest. Bei der Montage beachten wir die Leuchtenanleitung und die baulichen Vorgaben der Decke.

Was bedeutet der angegebene Schutz für diese Ausführung?

Für unseren Standort prüfen wir, welche Teile der deklarierte IP-Schutz bei welcher Montage schützt. Treiber und Anschlüsse beurteilen wir hinsichtlich ihrer Umgebungseignung gesondert.

Wie wird der Abstand für eine gleichmäßige Flächenbeleuchtung bestimmt?

Zuerst bestimmen wir den Abstand zur Fläche und fordern die Photometriedatei der gewählten Optik an. Anschließend prüfen wir die Gleichmäßigkeit durch Simulation oder einen repräsentativen Versuch.

Welche Maße müssen vor der Bestellung geprüft werden?

Wir gleichen die Halterung mit der Zeichnung von HOYUWO-DL-7WW-02 ab, in der Ø63*H69mm angegeben sind. Maßgeblich sind die Maße der gelieferten Version, nicht eine Übertragung auf sämtliche Varianten.

Wie wird die Optik dieses Downlights gewählt?

Wir bestimmen die Optik anhand des Montageabstands und der zu beleuchtenden Nutzfläche. Ein enger Lichtkegel bündelt das Licht stärker; das Ergebnis überprüfen wir dennoch mit einer Lichtberechnung.

Entspricht das Notlicht dem normalen Betriebslicht?

Bei einer Notlichtfunktion unterscheiden wir deren Leistungsdaten vom Normalbetrieb: Wir legen Batterie, Betriebsdauer sowie den im Notbetrieb verfügbaren Lichtstrom oder die Leistung fest. Die Nennangabe der Leuchte beschreibt diesen Betriebszustand nicht.

Welches Dimmsystem muss bestellt werden?

Damit die Dimmung in unsere Anlage eingebunden werden kann, wählen wir den LED-Treiber und sein Steuerprotokoll gemeinsam mit der Steuerung aus. Die für diese Ausführung kompatible Kombination wird in der Bestellung eindeutig angegeben.
