Starre oder schwenkbare Aluminium-Linien-Downlights

Artikelbezeichnung	Leistung	Typ	Abmessungen	Einbauöffnung	Lichtstrom	Technisches Datenblatt
HOYUWO-DL-10WL-01	10W	Feststehend	L145*W45*H35mm	L140*W36mm	950-1100lm	Datenblatt anfordern
HOYUWO-DL-20WL-01	20W	Feststehend	L282*W45*H35mm	L275*W36mm	1800-2100lm	Datenblatt anfordern
HOYUWO-DL-30WL-01	30W	Feststehend	L415*W45*H35mm	L410*W36mm	2800-3100lm	Datenblatt anfordern

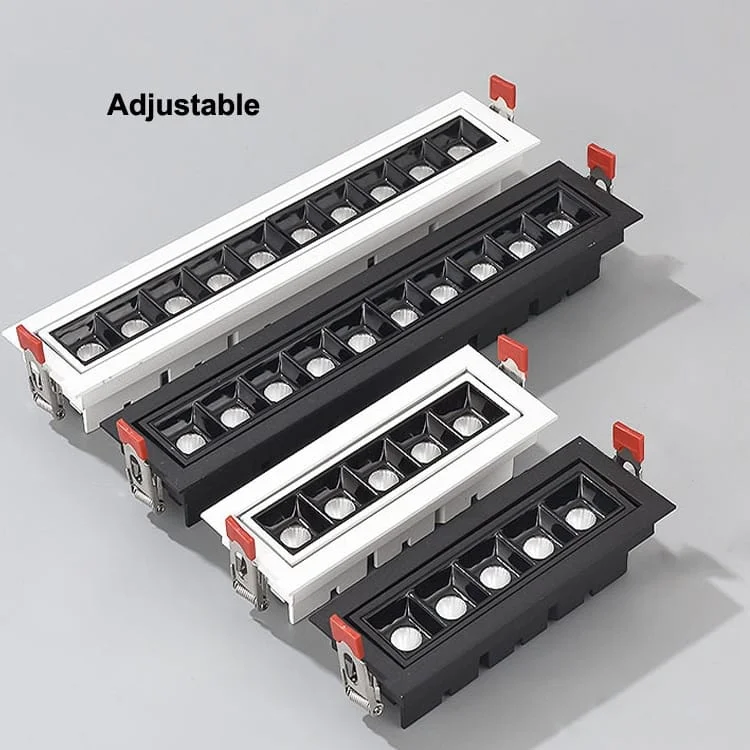

HOYUWO-DL-10WL-02	9W±5%	Verstellbar	L158*W60*H45mm	L155*W50mm	850-990lm	Datenblatt anfordern
HOYUWO-DL-20WL-02	20W±5%	Verstellbar	L294*W62*H38mm	L288*W50mm	1700-1900lm	Datenblatt anfordern
HOYUWO-DL-30WL-02	30W±5%	Verstellbar	L430*W62*H38mm	L425*W51mm	2700-3000lm	Datenblatt anfordern

• Optionale Dimmung: Triac-Phasensteuerung, 0/1-10V oder DALI.
• Notlichtsatz mit 1-3W und einer Autonomie von 1-1.5 Stunden.

Angaben für Ihre Bestellung

Auch nach Fertigstellung der Decke muss sich der LED-Treiber ausbauen lassen; seine Anschlüsse müssen zugänglich bleiben. Deshalb prüfen wir neben der Gehäusehöhe auch den Wartungsraum.

Für die Beurteilung von Lichtverteilung und Blendung fordern wir die Photometriedatei der konkreten Kombination aus Oberfläche und Optik an.

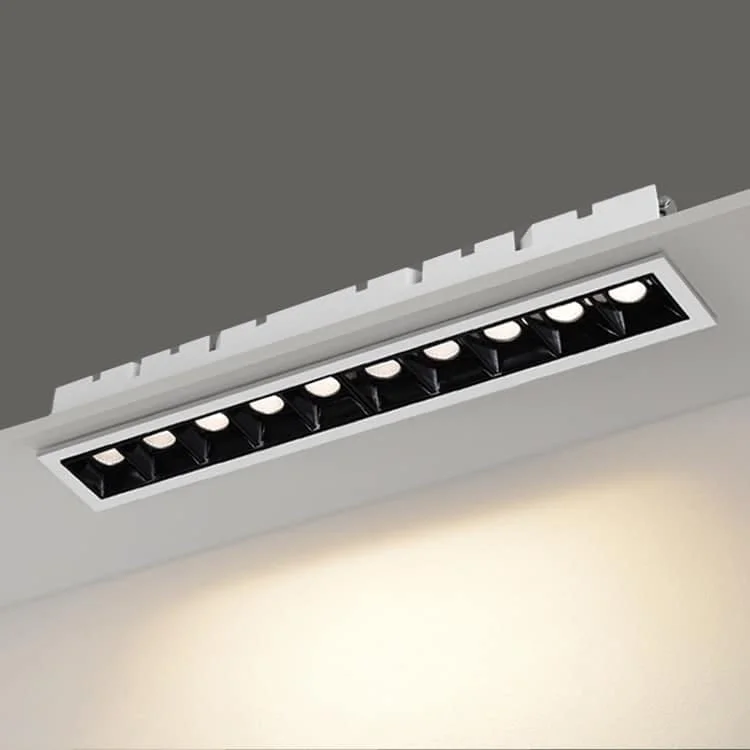

Sie können diese Leuchte in die Decke integrieren oder als Aufbauleuchte montieren, sofern die gewählte Ausführung dafür vorgesehen ist. Entscheiden Sie bei der Optik zwischen flächiger Raumbeleuchtung und der gezielten Betonung von Objekten oder bestimmten Flächen.

Zunächst legen wir Ausschnitt beziehungsweise Untergrund und den Zugang zur Stromversorgung anhand der Modellmaße fest. Bei der Montage beachten wir die Leuchtenanleitung und die baulichen Vorgaben der Decke.

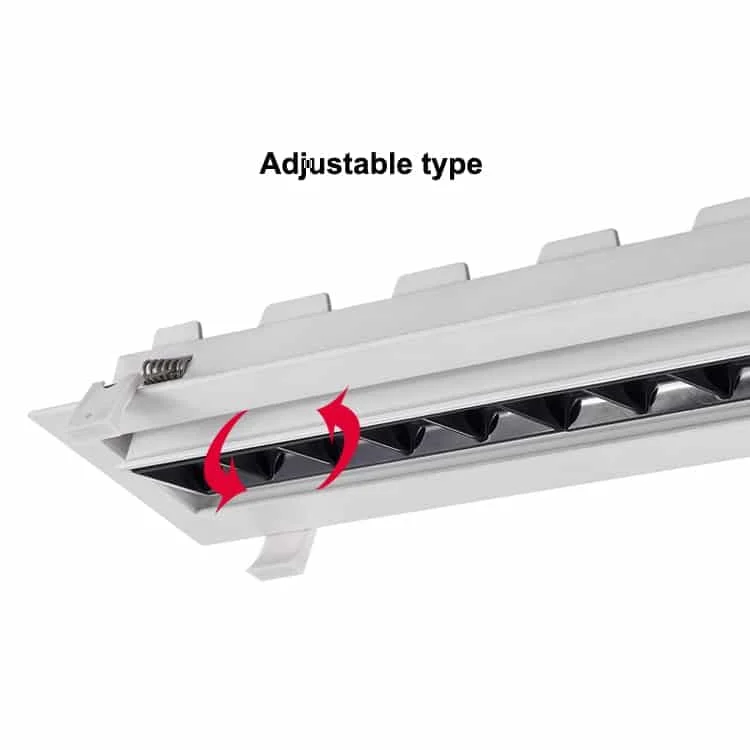

Was ist beim Ausrichten dieses Strahlers zu prüfen?

Bei der vorgesehenen Ausrichtung soll der Emitter nicht direkt im Blickfeld der Personen liegen, die den Raum durchqueren. Vorher prüfen wir Drehgrenzen und den vom Modell erlaubten Freiraum.

Welche Maße müssen vor der Bestellung geprüft werden?

Wir gleichen die Halterung mit der Zeichnung von HOYUWO-DL-10WL-01 ab, in der L145*W45*H35mm angegeben sind. Maßgeblich sind die Maße der gelieferten Version, nicht eine Übertragung auf sämtliche Varianten.

Wie wird die Optik dieses Downlights gewählt?

Wir bestimmen die Optik anhand des Montageabstands und der zu beleuchtenden Nutzfläche. Ein enger Lichtkegel bündelt das Licht stärker; das Ergebnis überprüfen wir dennoch mit einer Lichtberechnung.

Entspricht das Notlicht dem normalen Betriebslicht?

Bei einer Notlichtfunktion unterscheiden wir deren Leistungsdaten vom Normalbetrieb: Wir legen Batterie, Betriebsdauer sowie den im Notbetrieb verfügbaren Lichtstrom oder die Leistung fest. Die Nennangabe der Leuchte beschreibt diesen Betriebszustand nicht.

Welches Dimmsystem muss bestellt werden?

Damit die Dimmung in unsere Anlage eingebunden werden kann, wählen wir den LED-Treiber und sein Steuerprotokoll gemeinsam mit der Steuerung aus. Die für diese Ausführung kompatible Kombination wird in der Bestellung eindeutig angegeben.
