LED-Magnetschienen: vom Verlauf bis zur vollständigen Bestellung

Kompatibilität und Wartungsbedarf aller Teile werden dokumentiert. Der Leitfaden trennt Katalogformen von serienbezogenen Bedingungen. Vor Wohn- oder Gewerbeprojekten stimmen wir Verlauf, Decke und Netzteilzugang ab. Neben sichtbarer Breite zählen Last, Steuerung, Befestigung, Spannung und Kontakte. Lichtpunkte lassen sich nur innerhalb eines richtig definierten Systems neu anordnen.

Bei künftigen Änderungen in Büro, Laden oder Ausstellung kann die Flexibilität von Magnetschienen sinnvoll sein. Ihre Verwendung in Gewerbeprojekten hängt unter anderem mit veränderbarer Verteilung und organisierter Montage zusammen.

Der Leitfaden erläutert Funktion und Komponenten, damit Montage, Wartung und Kompatibilitätsprüfung vorbereitet werden können.

Wie wähle ich ein Magnetschienensystem aus?

Wir wählen identifizierbare Artikel mit Ersatzmöglichkeit und dokumentierter Kompatibilität von Zubehör, Leuchten und Profil. Gleiche Breite oder Ähnlichkeit anderer Marken beweist keine Mischbarkeit.

Die Auswahl lässt sich in fünf Entscheidungen ordnen: Verlauf zeichnen, Profil wählen, Module bestimmen, Zubehör ergänzen und Versorgung lösen. Jeder Schritt wird mit Maßen und Funktionen abgeglichen.

Schritt 1: Schienenverlauf für den Raum bestimmen

Wir passen den Plan an die zu beleuchtenden Flächen an. Die 4 Verlaufsbeispiele sind Quadrat, parallele Linien, I und L.

Bildbeschreibung und Bildtext

• Quadratische Form
• U-Form
• L-Form
• I-Form

Ein Quadrat kann einen Tätigkeitsbereich im Büro oder Wohnzimmer umschließen.

Für mehrere Raumseiten kann ein U-Verlauf geprüft werden.

Ein L-Verlauf folgt einer Flurbiegung oder begrenzt einen Raumteil.

Für geradlinige Beleuchtung kann ein I-Verlauf vorgesehen werden.

Schritt 2. Eine passende Magnetschiene auswählen.

Vor der Auswahl aus den 4 genannten Montageformen prüfen wir die Freigaben der dokumentierten Serie.

1. Einbauschiene: Bauraum und Befestigung müssen mit der Deckenkonstruktion abgestimmt werden.
2. Rahmenlose Schiene: Integration in die Oberfläche mit dem vorgesehenen Herstellersystem. Baufolge und Untergrund prüfen.
3. Aufbau- oder Pendelschiene: bei fehlendem Einbauraum mit kompatiblem Kit und passenden Befestigungen möglich.

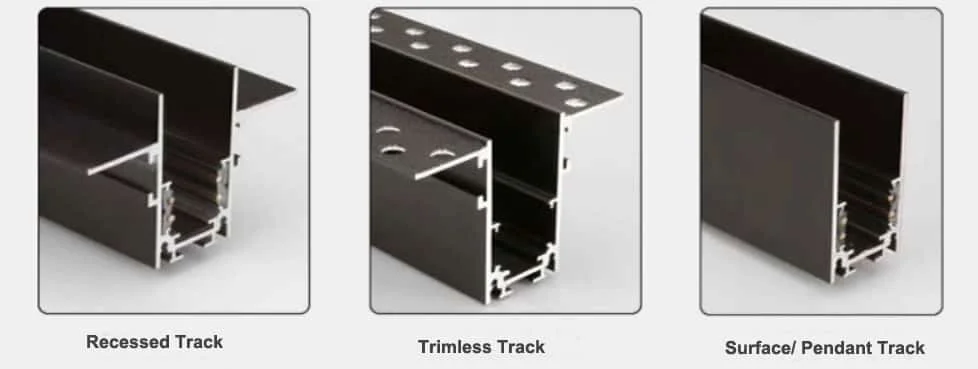

Bildbeschreibung und Bildtext

• Einbauschiene
• Rahmenlose Schiene
• Aufbau-/Pendelschiene

Wir prüfen Einbautiefe und Freiräume. 5–7 cm dienen nur als Orientierung bestimmter Montagebeispiele. Auch „vier in eins“ erlaubt keine Installation außerhalb der dokumentierten Varianten.

Schritt 3. Magnetische LED-Leuchten auswählen.

Bildbeschreibung und Bildtext

• Magnetische Linearleuchte
• Magnetischer Rasterstrahler
• Magnetschienenstrahler
• Klappbare Strahler

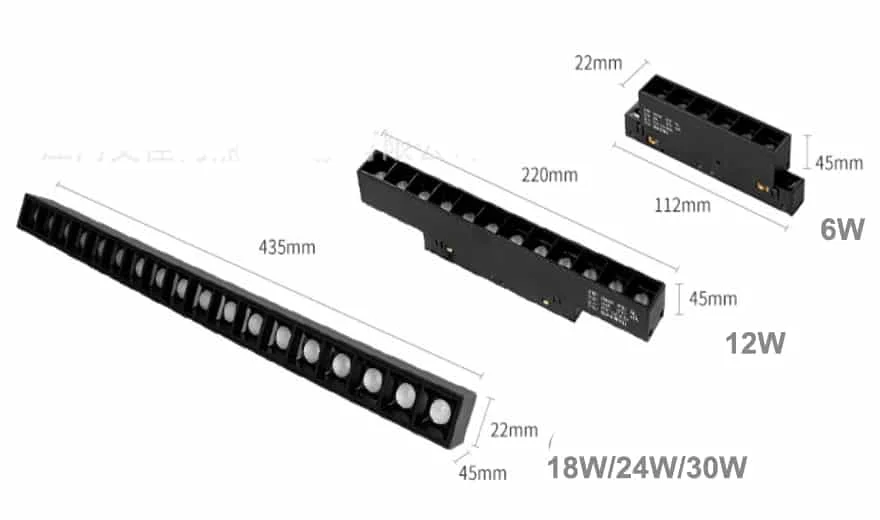

magnetischen Linearstrahlern

Technische Daten des abgebildeten Artikels

Modell	HOYUWO-MLL-6WGS	HOYUWO-MLL-12WGS	HOYUWO-MLL-18WGS	HOYUWO-MLL-24WGS	HOYUWO-MLL-30WGS
Leistung	6 Watt	12 Watt	18 Watt	24 Watt	30 Watt
Abmessungen (mm)	112*22*45	220*22*45	328*22*45	435*22*45	543*22*45mm

Am gelieferten Gerät bestätigen wir Dimmoptionen, SDCM<5, 90 lm/W, CRI80 und 24°-Optik. Für 50 000 Stunden verlangen wir Kriterium und Prüfbedingungen. 110/220 V AC kann den Netzteileingang oder andere Varianten beschreiben und erlaubt keinen direkten Netzanschluss eines 48-V-Moduls. Für diese Version bestätigen wir 48 V DC an Netzteil und Leuchte. Tabellenmaße und Artikel bleiben das ursprüngliche Beispiel.

Die Artikel der Familie finden Sie unter Weitere Einzelheiten.

Schritt 4. Zubehör auswählen

Nach Festlegung des Verlaufs erfassen wir zulässige Verbinder, Kupplungen und Einspeisepunkte der Serie.

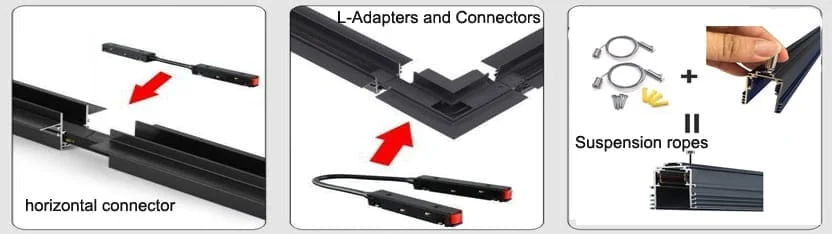

Bildbeschreibung und Bildtext

• Adapter und L-Verbinder
• Abhängeseile
• horizontaler Verbinder

Schritt 5. Netzteil auswählen

Vergleichen Sie die folgenden beiden Versorgungsanordnungen:

• Integriertes 48-V-Netzteil: 100 W und 200 W sind Beispiele. Prüfen Sie Kompatibilität, Temperatur, Zugang und Serienlastgrenzen. Weitere Informationen: THD.
• Externes Netzteil: 100 W, 200 W und 350 W sind Beispiele weiterer Optionen. Einbau außerhalb der Schiene bedeutet nicht automatisch höhere Qualität. THD-Werte benötigen bestätigte Prüfbedingungen.
• Das Netzteil benötigt einen zugänglichen, laut Anleitung erlaubten Ort mit ausreichender Lüftung. Ein Klimaanlagenauslass ist ohne Prüfung von Umgebung und Montage kein allgemeiner Einbauplatz.

Bildbeschreibung und Bildtext

• Zwei Versorgungsarten: externer Treiber mit Einspeiseadapter oder integrierter Treiber.
• Das Schema kennzeichnet einen Versorgungseingang von 110–240V.

Was ist Magnetschienenbeleuchtung und wie arbeitet sie?

Wir bestätigen Bereiche und Systemkompatibilität. Das Beispielnetzteil nennt AC110-220V am Eingang und DC48V am Ausgang. Bei einem magnetischen Schienensystem versorgen Profilkontakte die Module, die durch Magnete und systemspezifische Sicherungselemente gehalten werden.

Kompatible Verbinder ermöglichen L-, U- oder Quadratverläufe. Ohne ausdrückliche Freigabe werden Geräte nicht unter Spannung versetzt oder entnommen. Umsetzen folgt immer dem Herstellerverfahren, etwa bei bestimmten LED-Schienenstrahlern innerhalb derselben kompatiblen Serie.

Maße eines Magnetschienensystems

Wir prüfen vollständige Maße, Befestigung und erlaubte Module statt nur verfügbarer Höhe. 15 mm, 20 mm und 35 mm sind Beispielbreiten; 1 m, 2 m und 3 m übliche Lieferlängen der Quelle.

Welche Komponenten gehören zum Magnetschienensystem?

Vor der Bestellung identifizieren wir jede Komponente und ihre Aufgabe. Steuerung, Versorgung, Zubehör, Leuchten und Schienen müssen eine kompatible Kombination bilden.

Magnetschiene

• M15, M20 und M35 bezeichnen drei Beispielbreiten. Das Modul muss zur kompatiblen Serie gehören. Gleiche Breite sichert weder Passung noch Kontakt oder Halt.

Bildbeschreibung und Bildtext

• Breite 15mm
• Breite 20mm
• Breite 35mm

• Je nach Serie ist folgende Montage möglich: eingelassen, abgehängt oder aufgebaut . Prüfen Sie das vorgesehene Zubehör.

Bildbeschreibung und Bildtext

• Magnetschiene 4 in 1: Aufbau, Abhängung, rahmenlose Integration oder Einbau mit passendem Zubehör.
• Abhängeseile und Einbauteile sind gekennzeichnet.
• Genannte Längen: 1000mm, 1500mm, 2000mm und 3000mm.

Arten von Magnetschienenleuchten

Die Tabelle zeigt Beispiele für Pendel-, Schwenk-, Raster- und lineare Module. Vor Ergänzung oder Versetzen sind Systemkompatibilität und Verfahren zu prüfen.

Name	Abmessungen	Leistung	Lichtausbeute (lm/W)	Ausstrahlungswinkel	Anwendungen
Magnetmodule: Rasterstrahler	100mm,200mm 300mm,400mm	6W 12W 18W 24W 30W	90lm/W	24°	Akzentbeleuchtung
Klappbare Magnetstrahler	110mm, 220mm	6W 12W	90lm/W	24°	Akzentbeleuchtung
Magnetmodule: Linearleuchten	300mm, 600mm, 900mm	10W 20W 30W	100lm/W	120°	Grundbeleuchtung
Magnetschienenstrahler	D50mm, D60mm	10W 15W 20W	90lm/W	24°	Akzentbeleuchtung
Magnetische Pendelleuchte	D30mm*H300mm	5W	90lm/W	24°	Akzentbeleuchtung

Für weitere Formen prüfen wir Verfügbarkeit und Kompatibilität von kugelförmigen oder zylindrischen Modulen.

Zubehör

Der Auftrag wird nach Prüfung der Montageunterlagen und Serienkompatibilität abgeschlossen. Zubehör kann Richtungsverbinder, Kupplungen, Einspeiser und interne oder externe Netzteile umfassen.

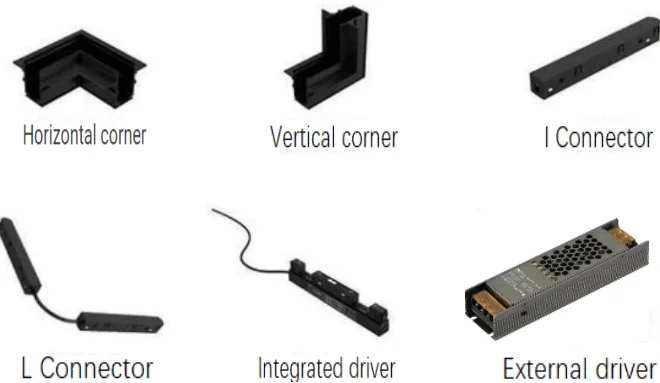

Bildbeschreibung und Bildtext

• Horizontale Ecke
• Vertikale Ecke
• L-Verbinder
• Integriertes Netzteil
• Gerader Verbinder
• Externer LED-Treiber

Montage von Magnetschienenleuchten

Vor Einsetzen von Modulen prüfen wir Kompatibilität, Durchgängigkeit und Befestigung. Netzteil und Schiene montiert qualifiziertes Personal bei abgeschaltetem Stromkreis nach Anleitung. Magnetischer Halt beseitigt weder Verdrahtung noch elektrische Prüfung, auch wenn Leuchten abnehmbar sind.

Vergleichen Sie diese 4 Montagearten eines Magnetschienensystems.

• Einbau, abgestimmt auf die Deckenkonstruktion.
• Aufbau mit zum Untergrund passenden Befestigungen.
• Abhängung mit vorgesehenem Kit und geplanter Höhe.
• Rahmenloser Einbau mit Integrationsteilen und Serienverfahren.

Wir verlangen die spezifische Serienanleitung für die gewählte Montageart.

Typische Einkaufsprobleme für ausführende Unternehmen

Unverträglichkeit von Schiene und Modulen

Ähnliche Module und Profile sind kein Kompatibilitätsbeweis. Hersteller können andere Abstände, Kupferkontakte und Clips verwenden. Dadurch passt Zubehör möglicherweise nicht oder stellt keinen korrekten elektrischen Kontakt her.

Spannungsfall und instabiler Betrieb

Auch bei gleicher Angabe DC48V müssen Last- und Längengrenzen einzeln geprüft werden. Spannungsfall kann am Ende Licht reduzieren, ein unzureichendes oder falsch betriebenes Netzteil Instabilität verursachen. Eine höhere Nennleistung allein erzeugt keine Überlast.

Schienenmaterial und Kontakte

Bei ungeeigneter Planung, Wartung oder Montage können folgende Probleme auftreten:

• Verformung des Profils oder seiner Befestigungen.
• Oxidation oder schlechter elektrischer Kontakt.
• Lichtbögen und örtliche Überhitzung können entstehen.

Diese Fehler können Zuverlässigkeit und Sicherheit des Systems beeinträchtigen.

Unzureichende Lichtqualität

Wir prüfen auch sichtbare Farbtemperaturunterschiede zwischen Modulen. Eine Angabe wie Ra90 wird mit Messung und Datenblatt abgeglichen, nicht allein aufgrund des Handelsnamens akzeptiert.

Prüfen Sie die Planung bei dunklen Flächen, ungleichmäßiger Verteilung oder Blendung. Eine ungeeignete Optik kann diese Probleme verursachen.

Konstruktions- und Montageprobleme

• Unregelmäßige Fugen beeinträchtigen das Gesamtbild
• Zu lockere Clips gefährden den Halt, zu feste erschweren Wartung
• Unpassende Deckenintegration kann Risse oder Versatz verursachen.

Fehlerhafte Planung oder Anschlüsse können auch das gesamte System beschädigen.

Langfristige Wartung und Zuverlässigkeit

Bei längerem Betrieb können weitere Probleme auftreten:

• Flimmern oder Brummen durch Versorgung, Treiber oder Steuerung.
• Nachlassender Halt oder beschädigte Befestigungen.
• Kupferoxidation kann intermittierenden Kontakt verursachen.

Berücksichtigen Sie zusätzlichen Wartungsaufwand durch diese Probleme.

Konformitätsunterlagen und Kundendienst

Für Deutschland verlangen wir die für Gerät und Funktionen anwendbaren Konformitätsunterlagen. CE und FCC sind weder gleichwertig noch allgemeine Qualitätszertifikate. Maßgeblich sind Produkt und Zielmarkt; ausländische Kennzeichen ersetzen keinen benötigten lokalen Nachweis.

• Produkte können bei Prüfungen oder Konformitätskontrollen durchfallen.
• Ersatzteile oder technische Unterstützung fehlen
• Langfristiger Lieferantenservice kann fehlen.

Bewerten Sie die Folgen dieser Lücken für Übergabe und spätere Projektwartung.

Bei der Wahl prüfen wir Stabilität, Sicherheit, Kompatibilität und langfristige Unterstützung des Systems.

Sind die Schienen mit fremden Leuchten oder nur mit eigenen Artikeln kompatibel?

Marken werden nicht ohne Artikelbestätigung kombiniert. 20 mm und 35 mm benötigen entsprechende Module, zusätzlich prüfen wir Steuerung, Verriegelung, Kontakte und Spannung. Gleiche Breite beweist keine Interoperabilität.

Welche Schienenbreite wählen: 20mm oder 35mm?

Bei 20mm- und 35mm-Familien prüfen wir Tiefe, Funktionen, Optik, Module, Maße und Last. Gewerbe- oder Wohnnutzung wird nicht allein durch die Profilbreite festgelegt.

Welcher Abstand zwischen Schiene und Wand ist sinnvoll?

Höhe, Abstand und Optik folgen beleuchteter Fläche und benötigter Gleichmäßigkeit. 40–60 cm beschreibt einen Beispielfall und keine allgemeine Anordnungsregel.

Sind Magnetschienenleuchten dimmbar?

Wir prüfen Unterstützung für Fernbedienung, Gateway oder Tuya. Dasselbe Protokoll garantiert nicht jede Funktion. 3CCT und WIFI 2.4G gehören zu bestimmten Varianten. Möglich sind 0-10V-Dimmung, DALI-Dimmung oder smarte Steuerung über Wi-Fi, Bluetooth Mesh oder Zigbee je nach Artikel.

Welche Nachteile kann diese Leuchtenart haben?

Wir vergleichen Systeme mit gleichwertiger Leistung einschließlich Montage, Wartung, Netzteilen und Zubehör. Ein pauschaler dreifacher Preis gegenüber Alternativen ist keine allgemeine Regel.

Sind verschiedene Farben erhältlich?

Bei der Wahl der Farbtemperatur betrachten Sie den gewünschten Eindruck von Materialien und Raum. Genannt werden Kaltweiß 6000-6500 K, Neutralweiß 4000K-4500K und Warmweiß 3000K.

Wir stimmen Profilfarbe und Decke ab und prüfen verfügbare Oberflächen der Serie, etwa Weiß oder Schwarz.

Was kostet Magnetschienenbeleuchtung?

Die historische USD-Tabelle ist weder aktuelles HOYUWO-LED-Angebot noch Preis frei Deutschland. Budget hängt von Mengen, Konfiguration, Breite und Lieferbedingungen ab.

Name	Magnetschiene	Linearer Magnetfluter	Magnetschienenstrahler	Klappbare Magnetstrahler	Magnetische Pendelleuchte	Magnetstrahler mit Raster
Stückpreis	1.8USD-6.8USD/Meter	$1.48-$7.98usd/Stück (10W-30W)	$3.18-$8.68/Stück (10W-25W)	$2.58-11.98/Stück (6W 12W 18W)	$7.98/Stück	$1.28-7.98/Stück (6W 12W 18W 24W 30W)

Warum unterscheiden sich die Preise so stark zwischen Herstellern von Magnetschienenleuchten?

1. Unterschiedliche Rohmaterialien

• Aluminiumgehäuse: Steifigkeit, Geometrie und Wärmeverhalten vergleichen, nicht allein Gewicht als Qualität werten. Eine Angabe von 20W gegenüber gemessenen 15W erfordert Prüfung von Bedingungen und Unterlagen. Daraus folgt keine allgemeine Aussage über Lieferantenpraktiken.
• Adapter: Kontaktmaterial, mechanische Festigkeit und Gehäuseverhalten prüfen. Systemkompatibilität und Prüfungen sind hilfreicher als eine allein preisbasierte Rangfolge.

Bildbeschreibung und Bildtext

• Elektrischer Leiter und Gehäuse des Schienenadapters.

2. Unterschiede in der Versorgungselektronik

Die Zeichnungen erklären unterschiedliche Bauweisen, keine allgemeine Qualitätsrangfolge. Bei integrierten und getrennten Elektronikstufen prüfen wir Wartung, Dimmung, Kompatibilität und Wärmeverhalten gleichermaßen.

Bildbeschreibung und Bildtext

• Vergleich zweier Konfigurationen:
• 1. Standardausführung mit eigenständigem integriertem LED-Treiber. Die Abbildung stellt sie als leistungsfähigere und teurere Variante dar; die konkrete Bewertung benötigt Artikeldaten.
• 2. Preisgünstigere DOB-Variante: Treiberbauteile liegen auf derselben Leiterplatte wie die LED-Chips.
• OSRAM-Chips und eigenständiger LED-Treiber sind gekennzeichnet.

3. Unterschiede bei Montageablauf und Kundendienst

Wir fragen nach Prüfungen, Montage und thermischen Übergängen, ohne Herstellerkontrollen aus dem Preis abzuleiten. Wo Wärmeleitpaste vorgesehen ist, verbessert sie den Übergang, ersetzt jedoch nicht die mechanische Platinenbefestigung.

4. Bedingungen des Herkunftsmarkts

Eine verwandte Referenz ist der Beitrag zu Magnetschienenleuchten in Nigeria. Für Lieferungen nach Deutschland bewerten wir Dokumentation und Gesamtkosten. Vor Ländervergleichen gleichen wir Spezifikation, Menge, Lieferkette und Handelsbedingungen ab, weil diese Faktoren das Ergebnis verändern können.

Wo werden magnetische LED-Leuchten eingesetzt?

Im Zuhause lassen sich Akzente und Grundlicht in Wohn-, Schlaf-, Küchen- oder Essbereichen kombinieren.

In Geschäften und Büros kombinieren Sie sie mit LED-Panels und Downlights, wobei jede Lösung die Aufgabe ihrer Zone übernimmt.

Netzteilzugang vor dem Deckenschluss vorsehen

Markieren Sie das Netzteil im Plan und prüfen Sie seine Entnahme für Wartung oder Ersatz. Stimmen Sie Zugang mit Revisionsöffnungen, Möbeln und Oberflächen ab. Ein aufgeräumter Verlauf muss die Elektronik weiterhin ohne improvisierte Demontage zugänglich halten.

Inventar je Abschnitt und Szene erstellen

Ordnen Sie jedem Abschnitt Module, Kupplungen, Einspeiser und Lichtfunktion zu. Das Inventar zeigt fehlendes Zubehör und spätere Umsetzbedarfe bei geänderter Raumnutzung, stets innerhalb der Serienmöglichkeiten.

Wir konkretisieren die Bestellung, um Gesamtkosten sowie Unterschiede bei Dimmung, Kontakten und Breite vor dem Deckenschluss zu erkennen. Wartung, zugängliche Netzteile und Freiräume folgen den Anleitungen. Bei wichtigen Oberflächen- oder Kompatibilitätsfragen bestellen wir Muster und halten die Serie für Erweiterungen fest. Transport, Unterlagen, Mengen und Bedingungen zählen neben dem Stückpreis. Das Angebot für Deutschland umfasst Schiene, Module, Verbinder, Steuerung und Versorgung.
