COB oder SMD: komplette LED-Leuchten vergleichen

Bauformbeispiele helfen beim Lesen von Datenblättern und ersetzen weder Artikeldaten noch eine Musterprüfung der wichtigen Lichtwirkung. Wir trennen Gehäuseunterschiede von modellabhängiger Lichtausbeute, Farbe und Lebensdauer. Verglichen werden komplette Leuchten und messbare Eigenschaften einschließlich Optik, Kühlkörper und Treiber. COB und SMD beschreiben Integration, keine zwei allgemeinen Qualitätsstufen.

1. Unterschiedliche Fertigungsabläufe

• SMD: Jede LED wird als oberflächenmontierbares Bauteil vorbereitet und anschließend auf die Platine gesetzt. Werkstoffe, interne Verbindungen und Prüfungen hängen vom Bauteildesign ab.
• COB: Mehrere LED-Chips werden mit Verbindungen und Vergussmaterial auf einem gemeinsamen Träger integriert. Das konkrete Verfahren ist hersteller- und artikelabhängig.

2. Unterschiedliche Lichtwirkung

• Emitter und Optik bestimmen gemeinsam die Lichtverteilung.
• Blendung erfordert die Bewertung von Leuchtdichte, Abschirmung und Anlagengeometrie.
• Gleichmäßigkeit wird an Leuchte und Raum geprüft, nicht allein aus COB oder SMD abgeleitet.

Keine Bauform garantiert allein einen gleichmäßigen Strahl oder Blendfreiheit. Einzelne SMD-Punkte können bei unzureichender Mischung durch Diffusor oder Abstand sichtbar bleiben. COB konzentriert die Quelle, benötigt aber ebenso geeignete Optik.

3. Gehäuseform und Anordnung der Emitter

• SMD: LED-Gehäuse werden auf einer Platine montiert und können mehrere verteilte Lichtpunkte bilden.
• COB: Mehrere Chips, im Schema mit N bezeichnet, sitzen auf einem gemeinsamen Substrat. Eine konzentrierte Leuchtfläche ist möglich; deren Gleichmäßigkeit folgt der Konstruktion.

4. Unterschiede beim Wärmeverhalten

Die Konstruktion muss die zulässigen Bauteiltemperaturen einhalten. COB beseitigt die abzuführende Wärme nicht. Umgebung, Gehäuse, Platine, Übergänge und Kühlkörper bilden gemeinsam den thermischen Widerstand.

Für einen Wärmevergleich benötigen Sie Temperaturen, Leistung und Montage beider Leuchten. Verteilte SMDs auf größerer Fläche verändern möglicherweise die Wärmeverteilung, beweisen aber allein keine bessere Kühlung.

5. Unterschiedliche Anwendungen

Als Beispiele betrachten Sie Downlights und Außenleuchten. Entscheidend sind Anwendung und geprüfte Daten der ganzen Leuchte. 50 W bei COB und 2000 W bei SMD sind Werte bestimmter Konstruktionen, keine Technologiegrenzen. Beide Architekturen finden sich in verschiedenen Leuchtenfamilien.

6. Farbwiedergabe (CRI) vergleichen

Als ergänzende Quelle nutzen wir die Informationen zum Farbwiedergabeindex. Farbtemperatur, Ra und gegebenenfalls R9 werden für Bauteil und Betriebspunkt verglichen. Wir ordnen SMD nicht automatisch Ra 70–80 und COB Ra 90–97 zu. Beide Bauformen bieten unterschiedliche Farbvarianten.

Merkmal	COB	SMD
Integration	Mehrere Chips auf gemeinsamem Substrat	Auf der Platine montierte Gehäuse
Optik	Kann eine konzentrierte Leuchtfläche ermöglichen	Erlaubt verteilte Lichtpunkte entsprechend der Konstruktion
Wärmemanagement	Abhängig von Gehäuse, Übergängen und Kühlkörper	Abhängig von Platine, Anordnung und Kühlkörper
Farbe und Lichtausbeute	Artikeldaten mit Prüfbedingungen	Artikeldaten mit Prüfbedingungen
Anwendung und Kosten	Vollständige Leuchten für das Projekt vergleichen	Vollständige Leuchten für das Projekt vergleichen

Was bedeutet COB (Chip on Board)?

Im COB-Schema bezeichnet N die Zahl der Chips. Sie werden direkt auf einem gemeinsamen Substrat integriert, mit konstruktionseigenen Verbindungen, Schutz- und Optikmaterialien.

Für Blendung und weichen Lichtkegel prüfen Sie Abschirmung, Linse, Reflektor und Blickposition. Die konzentrierte COB-Fläche kann bestimmte Optiken unterstützen, garantiert aber keine Beschwerdefreiheit.

Vergleichen Sie das komplette Design einschließlich Montage, Optik und Wärmeabfuhr, nicht nur das Bauteil. COB ist bei gleichem Lichtergebnis nicht zwangsläufig günstiger als SMD.

Wir bestätigen Strom, Maße und Temperaturbedingungen des Artikels und verwechseln Beispiele nicht mit Bauformgrenzen. Die genannten COBs messen 11mm bis 60mm und können mehr als 3 Watt aufweisen.

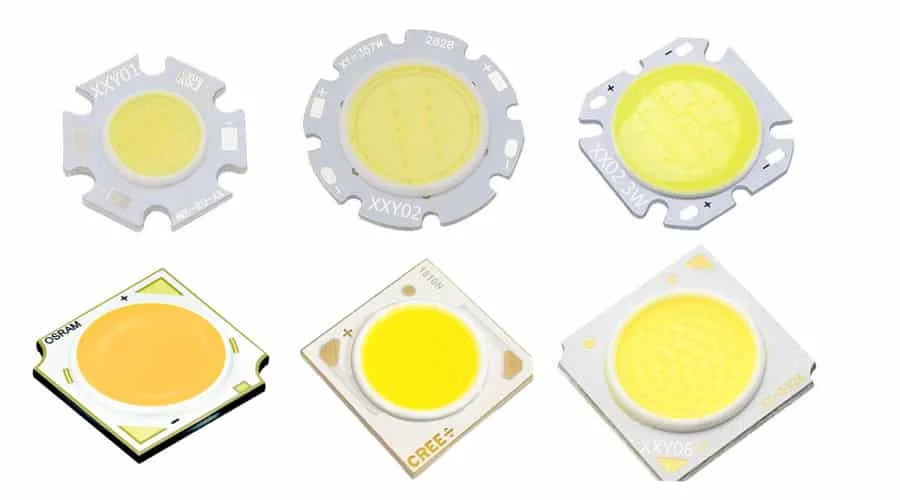

Eigenschaften von COB-LED-Modulen

• Konzentrierte Leuchtfläche für bestimmte optische Lösungen.
• Leistung, Farbe und Strom nach Bauteildatenblatt auswählen.
• Lichtstromerhalt und Lebensdauer hängen von Temperatur und Prüfbedingungen ab. COB garantiert keine 95% nach 50 000 Stunden.
• Farbwiedergabe und Lichtausbeute sind artikelbezogen, keine automatischen Bauformwerte.

Leuchtenbeispiele mit COB-Modul

• CREE-COB-LED-Downlight CRI90
• Fluter mit COB-LED-Modul
• COB-LED-Straßenleuchte
• LED-Fluter mit SMD- oder COB-Technik

Was bedeutet SMD (oberflächenmontierte Bauteile)?

SMD bezeichnet oberflächenmontierte Bauteile innerhalb der SMT-Technologie. Ein Gehäuse kann einen oder wenige Chips enthalten.

Diffusoren, Reflektoren oder Linsen formen die gewünschte Verteilung. Die ursprüngliche Bauteilemission ist lediglich Ausgangspunkt dieser Optik.

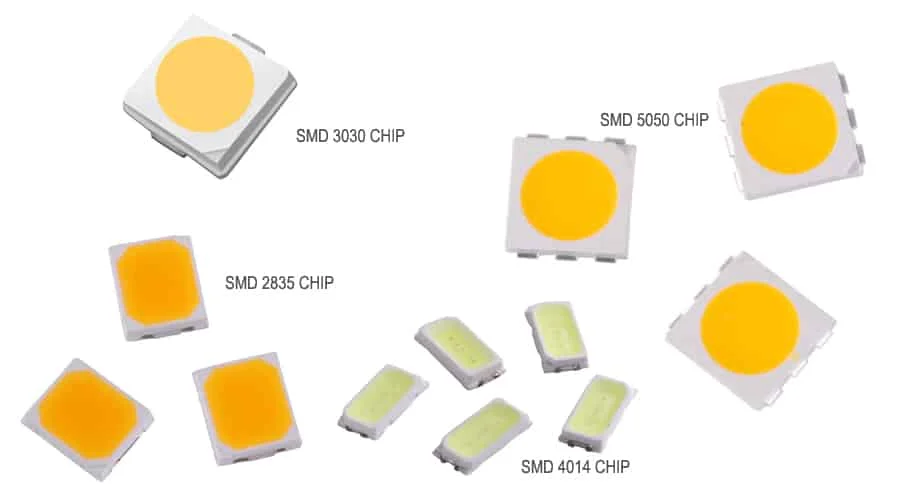

Die Tabelle vergleicht Bauformbeispiele. Durch deren Verteilung auf Platinen entstehen Module unterschiedlicher Leistung.

Bauformbeispiele: jedes Bauteildatenblatt prüfen	SMD-LED 3030	SMD-LED 2835	SMD-LED 5050
Abmessungen	3.0*3.0*0.52mm	2.8×3.5×0.8mm	5.0*5.0*1.6mm
Leistung	1 Watt je Einheit	Genannt werden Varianten mit 0.2W, 0.5W und 1W je Einheit. Prüfen Sie die Leistung des ausgewählten Bauteils.	Genannt werden 0.2 Watt je Einheit sowie 3 Watt-5 Watt je Einheit. Gleiche Bauform macht sie nicht austauschbar.
Spannung und Strom	Beispielwerte: 6.2V und 150mA; auch 3.2V und 300mA werden genannt. Artikel bestätigen.	Beispielwerte: 3.2V und 60mA bei 0.2W; 150mA bei 0.5W; 300mA bei 1W.	3.2V 60mA bei 0.2W;
Lumen	Lichtstrombeispiel: 110-160lm je Einheit; genanntes Maximum 200lm je Einheit.	24-36lm/Stück bei 0.2W; 55-70lm/Stück bei 0.5W; 110-140lm/Stück bei 1W.	Die Quelle nennt 24-28lm je Einheit bei 0.2W und 200lm/W Lichtausbeute für 3-5W-Varianten. Das sind unterschiedliche Größen, die im Datenblatt zu prüfen sind.
Genannte Hersteller	LUMINUS, Osram, Bridgelux	Osram, EPISTAR, Bridgelux	CREE, Bridgelux, PHILIPS
Anwendungsbereiche	Straßenbeleuchtung, Fluter und Hallenleuchten	Die Quelle ordnet 0.2W vor allem T8-LED-Röhren und Lampen zu, 0.5W Panels und Downlights sowie 1W LED-Flutern, LED-Hallenleuchten, öffentlicher Beleuchtung und weiteren Anwendungen.	Beispiele sind SMD5050 mit 0.2W für DC12V- oder 24V-Bänder sowie Varianten mit 3Watt-5watt für Sportfluter, leistungsstarke Straßenleuchten

Leuchtenbeispiele mit SMD-LEDs

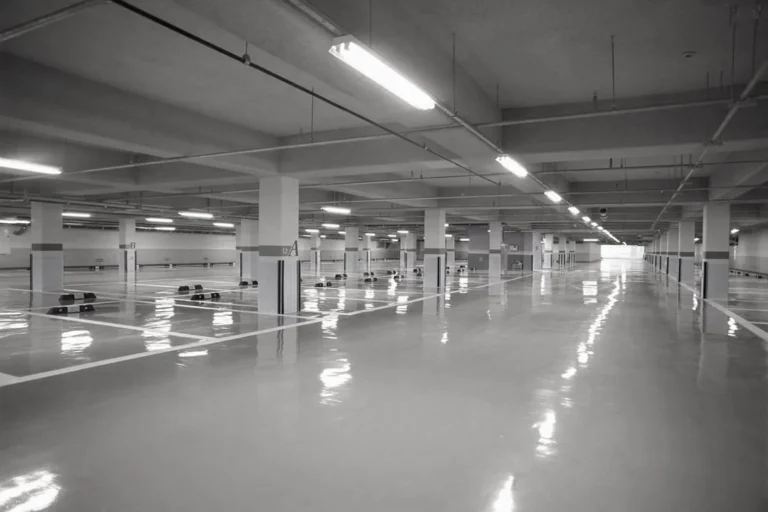

• Langfeldleuchten mit SMD-LEDs
• SMD-Einbaustrahler
• Straßenleuchte mit SMD3030-LEDs
• LED-Fluter mit SMD- oder COB-Technik

Lichtkegel auf derselben Ebene vergleichen

Stellen Sie Alternativen im vorgesehenen Abstand auf und prüfen Sie Ränder, Überlagerung und Schatten. Halten Sie dieselbe Sehaufgabe als Referenz fest. Konzentrierte und verteilte Quellen können sie mit anderer Optik erfüllen; die Bauform allein entscheidet das Ergebnis nicht.

Ersatzumfang bei einem Geräteausfall bestimmen

Fragen Sie, ob Wartung das Modul, den Treiber oder die ganze Leuchte betrifft. Bewahren Sie kompatible Artikel und Montagebedingungen auf. Die gleiche Bezeichnung COB oder SMD macht zwei Ersatzteile nicht austauschbar.

Die Bauform hilft beim Verstehen der Leuchte, beweist aber nicht ihr installiertes Ergebnis. COB oder SMD wird akzeptiert, wenn das Design die Aufgabe erfüllt; Treiber und Ersatzteile werden dokumentiert. Für Gleichmäßigkeit prüfen wir Mischung und Anordnung, für präzise Strahlen Optik und scheinbare Quellengröße. Vor der Entscheidung vergleichen wir Photometrie, Betriebsbedingungen, Farbe, Nutzlichtstrom und Wärmeverhalten.
