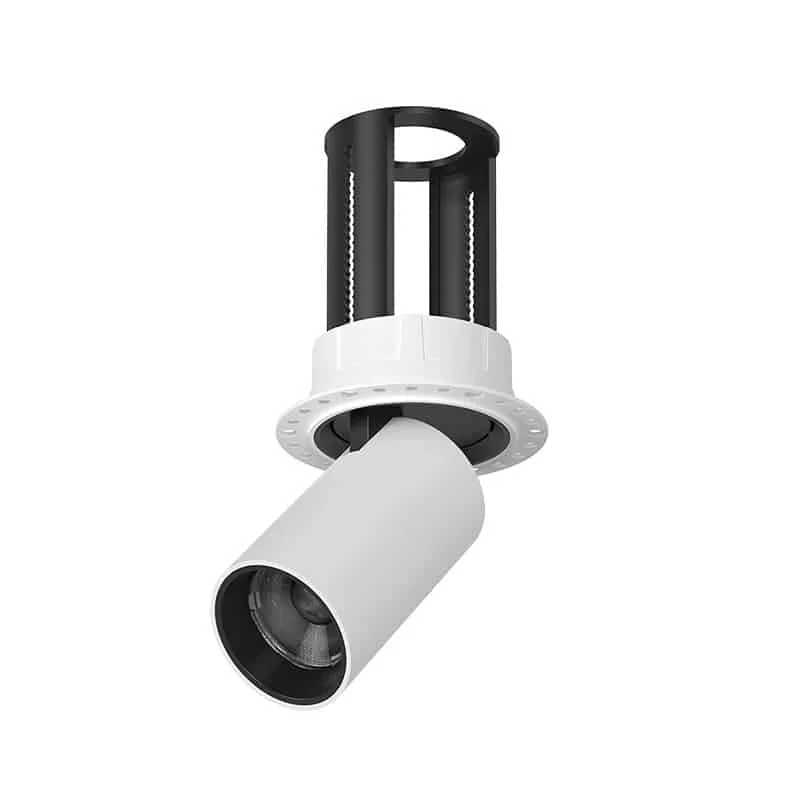

Rahmenloser Ausziehstrahler mit 90° Ausrichtung

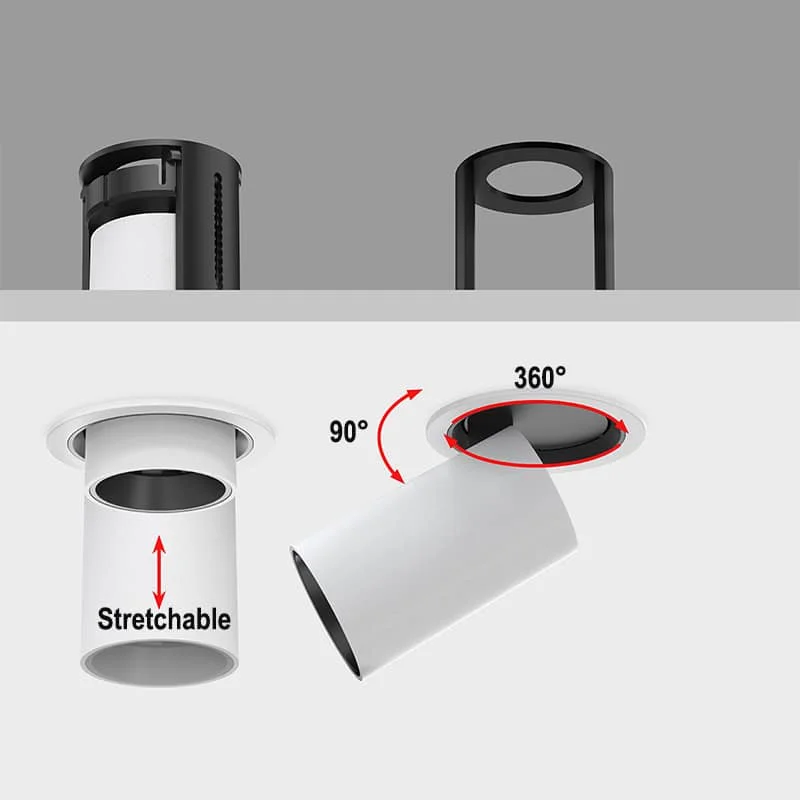

Um Produkte, Bilder oder Details in Hotels, Büros und Geschäften hervorzuheben, richten Sie diesen rahmenlosen Strahler über sein ausziehbares Gehäuse aus. Er bietet 90° vertikale Verstellung und 360° Drehung. Klären Sie Ausschnitt, zulässige Deckenstärke und Treiberzugang vor der fertigen Deckenoberfläche, damit sich die Einbaueinheit gemäß ihrem Montagesystem integrieren lässt.

  • Form: rund und rechteckig
  • UGR: <19, blendarm
  • Steuerung: Ein/Aus, Dimmung bei Bedarf verfügbar
  • Angegebene Lebensdauer: >50000 h
  • Herstellergarantie: 3/5 Jahre
  • Abstrahlwinkel: 15/24/36/55°
  • Eingangsspannung: 110/220-240VAC 50/60Hz
  • Leistungsfaktor: >0.5 serienmäßig, 0.9 optional
  • Gesamtklirrfaktor: <15%
  • Schutzart: IP20
  • Material: Aluminiumdruckgussgehäuse
  • LED-Chip: Bridgelux/Osram COB
  • Farbwiedergabeindex: >90
  • SDCM: <5 oder 3
  • Farbtemperatur: 2700K-3000K/4000k-4500K/5700-6000K
Angebot anfordern

BilderArtikelbezeichnungLeistungAbmessungenAusschnittmaßeLichtstromTechnisches Datenblatt
Ausziehbare Strahler zur rahmenlosen DeckenintegrationHOYUWO-DLG-7WR-17W±5%Ø45*H98mmØ45mm630-700lmDatenblatt anfordern
Ausziehbare Strahler zur rahmenlosen DeckenintegrationHOYUWO-DLG-10WR-110W±5%Ø55*H103mmØ55mm900-1100lmDatenblatt anfordern
Ausziehbare Strahler zur rahmenlosen DeckenintegrationHOYUWO-DLG-15WR-115W±5%Ø75*H122mmØ75mm1350-1500lmDatenblatt anfordern
Ausziehbare Strahler zur rahmenlosen DeckenintegrationHOYUWO-DLG-25WR-125W±5%Ø95*H145mmØ95mm2350-2500lmDatenblatt anfordern
Doppelter rahmenloser schwenkbarer AusziehstrahlerHOYUWO-DLG-2x7WR-12*7W±5%L105*W45*H98mmL105*W45mm1250-1400lmDatenblatt anfordern
Doppelter rahmenloser schwenkbarer AusziehstrahlerHOYUWO-DLG-2x10WR-12*10W±5%L125*W55*H103mmL125*W55mm1800-2000lmDatenblatt anfordern
Doppelter rahmenloser schwenkbarer AusziehstrahlerHOYUWO-DLG-2x15WR-12*15W±5%L165*W75*H122mmL165*W75mm2700-3000lmDatenblatt anfordern
Doppelter rahmenloser schwenkbarer AusziehstrahlerHOYUWO-DLG-2x25WR-12*25W±5%L210*W95*H145mmL210*W95mm4500-5000lmDatenblatt anfordern

  • Intelligenter Zigbee-Treiber für mobile Apps, Google Home und Amazon Alexa.
  • Dimmoptionen: Phasendimmung, 0-10V oder DALI.
  • Niederspannung DC12V/DC24V/DC36V/DC48V/60V
  • Notlichtkit mit Akku.

Angaben für Ihre Bestellung

Wir berücksichtigen, dass das Betriebsgerät auch nach Fertigstellung der Decke ausgebaut werden kann. Für Zugang und Austausch bleibt ausreichend Platz.

Sie können diese Leuchte in die Decke integrieren oder als Aufbauleuchte montieren, sofern die gewählte Ausführung dafür vorgesehen ist. Entscheiden Sie bei der Optik zwischen flächiger Raumbeleuchtung und der gezielten Betonung von Objekten oder bestimmten Flächen.

Für eine Deckenstärke zwischen 1mm und 35mm prüfen wir die passende Variante. Die Öffnung bereiten wir nach den Ausschnittmaßen der Zeichnung vor und leiten sie nicht nur vom Außendurchmesser der Leuchte ab.

Prüfen Sie die Montagefolge des rahmenlosen Downlights.

Montageschritte für das rahmenlose Downlight

Vor der Montage gleichen wir die technische Zeichnung mit den Befestigungen und dem Schaltplan ab. Die Installation erfolgt im spannungsfreien Zustand nach dem für das gelieferte Gerät vorgesehenen Verfahren.

Was ist vor dem Schließen der rahmenlosen Deckenintegration festzulegen?

Vor Fertigstellung der Decke prüfen wir die Stärke des Untergrunds, Durchmesser beziehungsweise Form des Ausschnitts und das modellspezifische Einbausystem.

Was wird beim Ausrichten des Strahlers geprüft?

Wir prüfen Freiraum und Ausrichtungsgrenzen und beurteilen aus den Nutzungsbereichen, ob der Emitter sichtbar bleibt.

Welche Abmessungen sind zu prüfen?

Wir prüfen den Einbau anhand der Modellzeichnung: Abmessungen, Ausschnitt und Befestigungen werden abgeglichen. Zusätzlich berücksichtigen wir den benötigten Platz für das Betriebsgerät.
