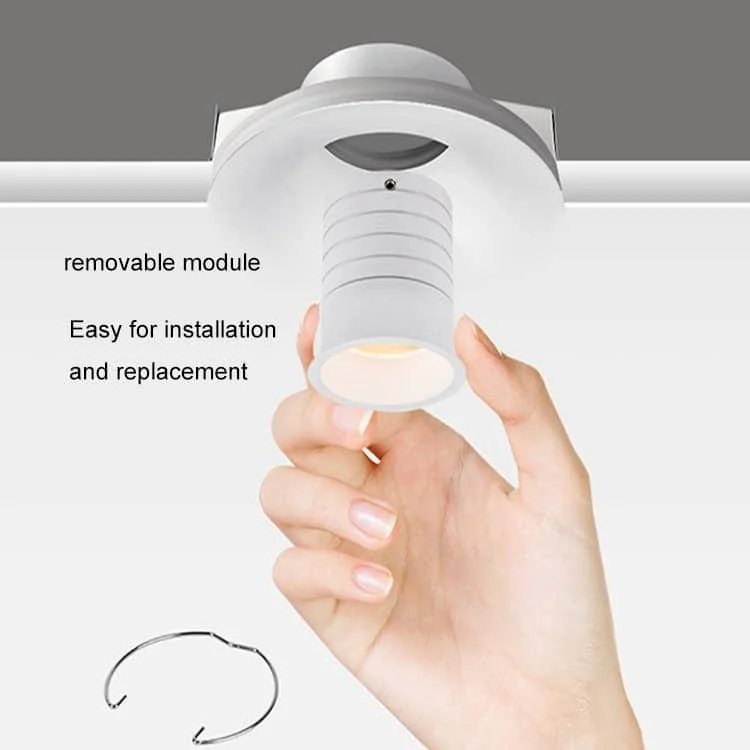

Downlights mit Gipsring und herausnehmbarem Modul

Bilder	Artikelbezeichnung	Leistung	Ausschnittmaße	Lichtstrom	Technisches Datenblatt

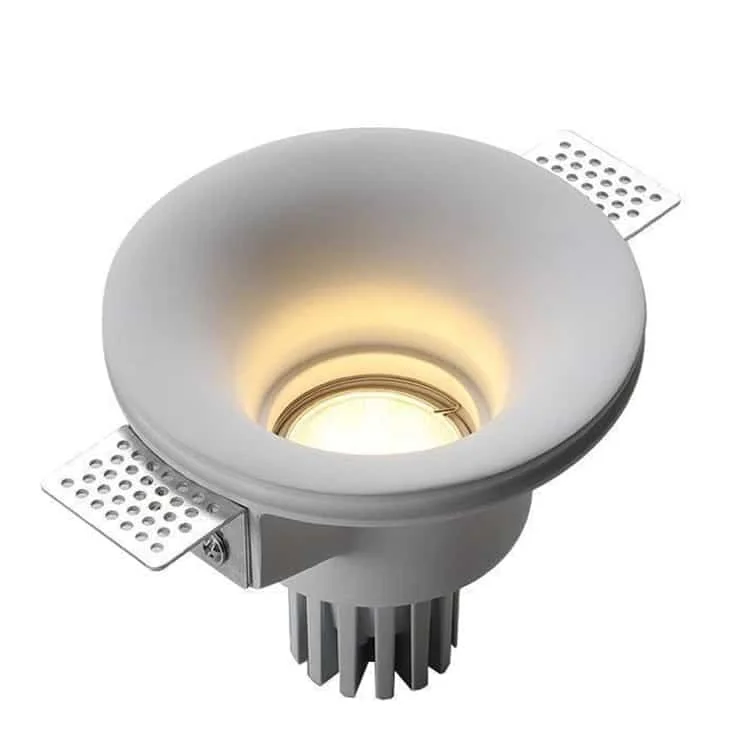

	HOYUWO-DL-7WF-R	7W±5%	Φ105mm	650-770lm	Datenblatt anfordern
	HOYUWO-DL-10WF-R	10W±5%	Φ105mm	850-1000lm	Datenblatt anfordern
	HOYUWO-DL-15WF-R	15W±5%	Φ105mm	1200-1300lm	Datenblatt anfordern

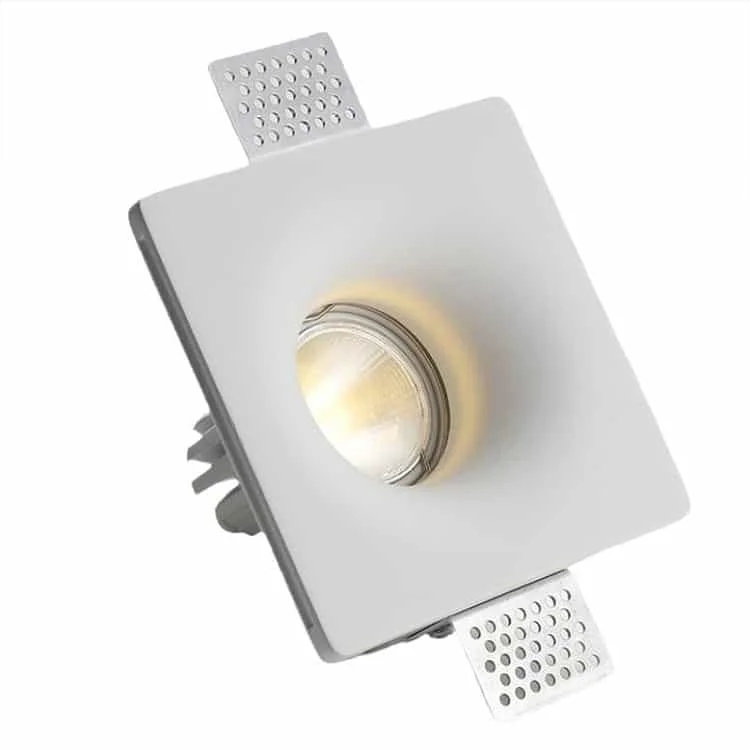

	HOYUWO-DL-7WF-S	7W±5%	L105*W107mm	630-770lm	Datenblatt anfordern
	HOYUWO-DL-10WF-S	10W±5%	L105*W107mm	850-1000lm	Datenblatt anfordern
	HOYUWO-DL-15WF-S	15W±5%	L105*W107mm	1200-1300lm	Datenblatt anfordern

• Optionen: Triac-Dimmung, 0/1-10V-Dimmung sowie DALI DT6 und DT8 mit einstellbarer Weißlichtfarbe
• Notstromversorgung mit Akku

Angaben für Ihre Bestellung

Auch nach Fertigstellung der Decke muss sich der LED-Treiber ausbauen lassen; seine Anschlüsse müssen zugänglich bleiben. Deshalb prüfen wir neben der Gehäusehöhe auch den Wartungsraum.

Für die Beurteilung von Lichtverteilung und Blendung fordern wir die Photometriedatei der konkreten Kombination aus Oberfläche und Optik an.

Sie können diese Leuchte in die Decke integrieren oder als Aufbauleuchte montieren, sofern die gewählte Ausführung dafür vorgesehen ist. Entscheiden Sie bei der Optik zwischen flächiger Raumbeleuchtung und der gezielten Betonung von Objekten oder bestimmten Flächen.

Wir prüfen die Ausführung für eine Deckenstärke von 1mm bis 35mm. Den Ausschnitt stellen wir nach den exakten Zeichnungsmaßen her; die Einbindung des Rings in die fertige Oberfläche klären wir vor der Montage.

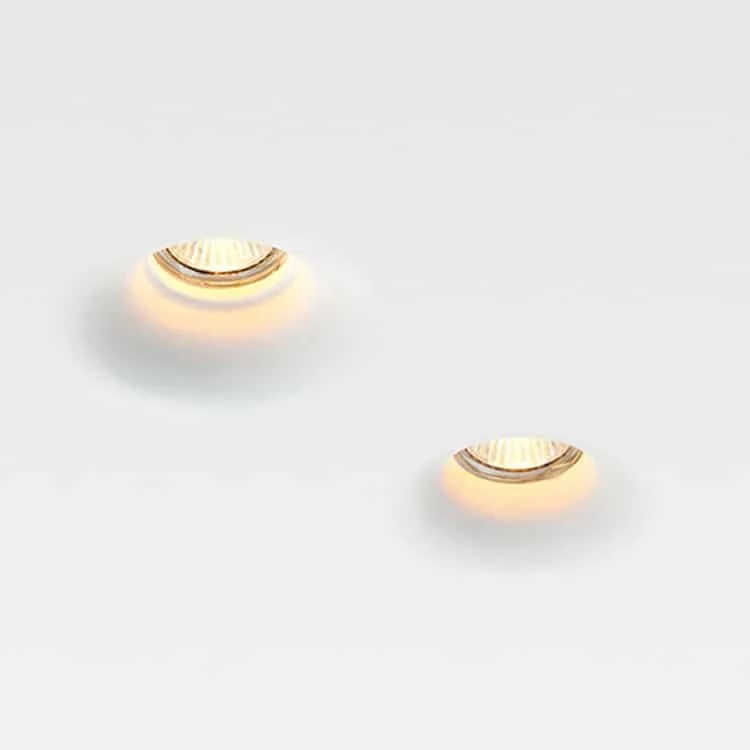

Informieren Sie sich über die Integration des Downlights in die Gipsoberfläche.

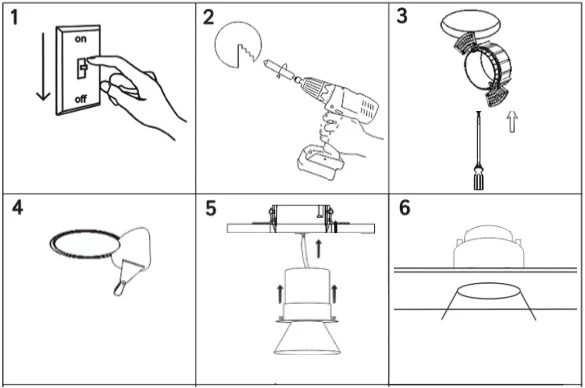

Zunächst legen wir Ausschnitt beziehungsweise Untergrund und den Zugang zur Stromversorgung anhand der Modellmaße fest. Bei der Montage beachten wir die Leuchtenanleitung und die baulichen Vorgaben der Decke.

Was ist vor dem Schließen der rahmenlosen Deckenintegration festzulegen?

Vor Fertigstellung der Decke prüfen wir die Stärke des Untergrunds, Durchmesser beziehungsweise Form des Ausschnitts und das modellspezifische Einbausystem.

Welche Maße müssen vor der Bestellung geprüft werden?

Wir gleichen die Halterung mit der Zeichnung der Tabellenreferenz ab, in der Φ105mm angegeben sind. Entscheidend sind die Maße der tatsächlich gelieferten Ausführung; dieser Wert gilt nicht pauschal für sämtliche Varianten der Baureihe.

Wie wird die Optik dieses Downlights gewählt?

Wir bestimmen die Optik anhand des Montageabstands und der zu beleuchtenden Nutzfläche. Ein enger Lichtkegel bündelt das Licht stärker; das Ergebnis überprüfen wir dennoch mit einer Lichtberechnung.

Entspricht das Notlicht dem normalen Betriebslicht?

Bei einer Notlichtfunktion unterscheiden wir deren Leistungsdaten vom Normalbetrieb: Wir legen Batterie, Betriebsdauer sowie den im Notbetrieb verfügbaren Lichtstrom oder die Leistung fest. Die Nennangabe der Leuchte beschreibt diesen Betriebszustand nicht.

Welches Dimmsystem muss bestellt werden?

Damit die Dimmung in unsere Anlage eingebunden werden kann, wählen wir den LED-Treiber und sein Steuerprotokoll gemeinsam mit der Steuerung aus. Die für diese Ausführung kompatible Kombination wird in der Bestellung eindeutig angegeben.
