Rahmenlose quadratische Downlights mit einem oder zwei Strahlern

Bilder	Artikelbezeichnung	Leistung	Abmessungen	Ausschnittmaße	Lichtstrom	Technisches Datenblatt

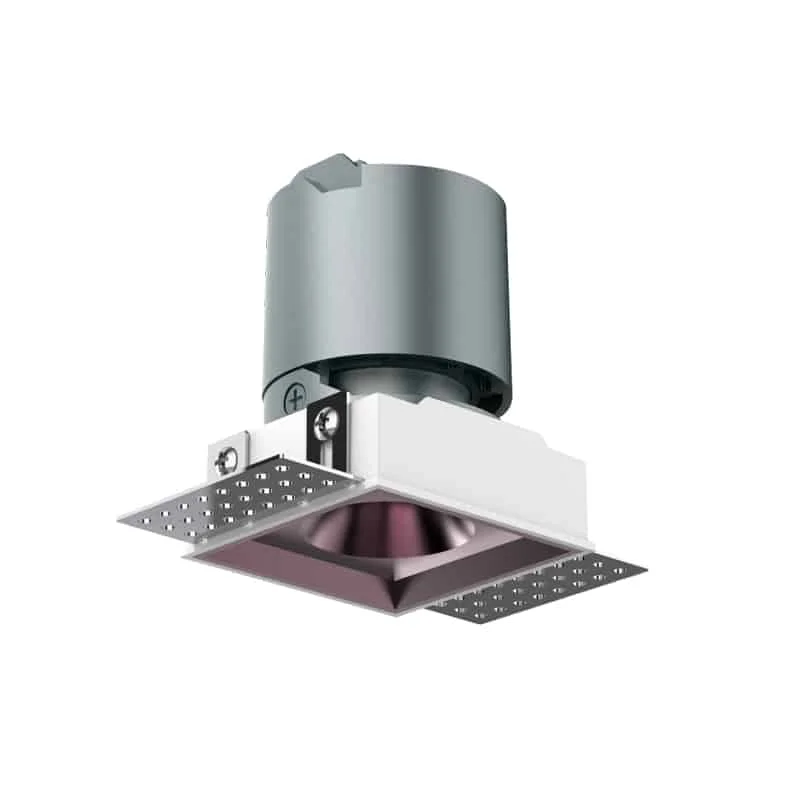

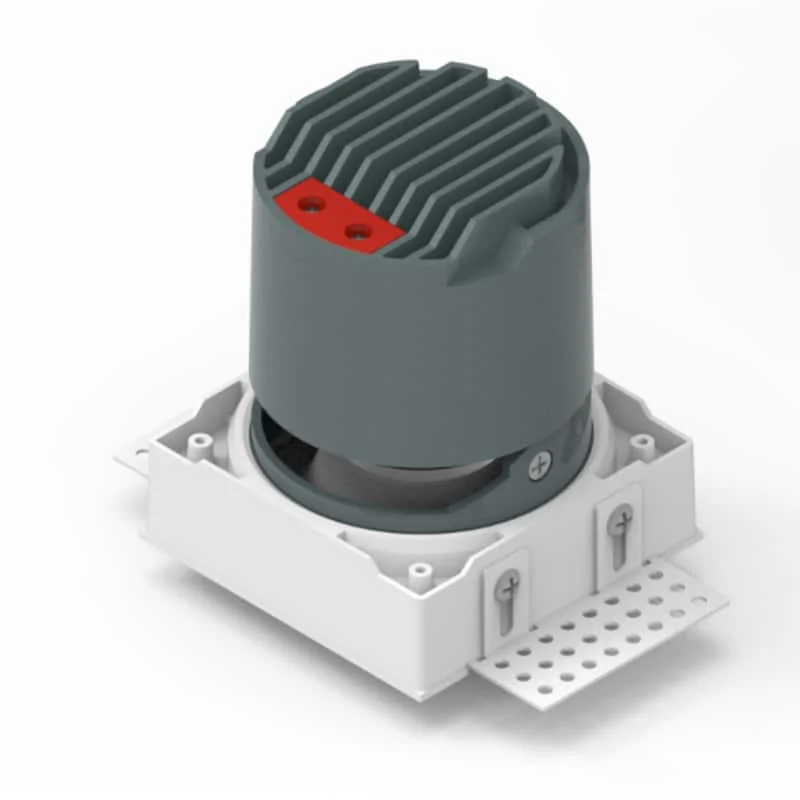

	HOYUWO-DL-7WV-1	7W±5%	L102*W52*H70mm	W52*L57mm	650-770lm	Datenblatt anfordern
	HOYUWO-DL-10WV-1	10W±5%	L120*W71*H80mm	W72*L75mm	900-1100lm	Datenblatt anfordern
	HOYUWO-DL-15WV-1	15W±5%	LW105*H124mm	W95*L98mm	1350-1500lm	Datenblatt anfordern
	HOYUWO-DL-20WV-1	20W±5%	LW105*H134mm	W95*L98mm	1800-2000lm	Datenblatt anfordern

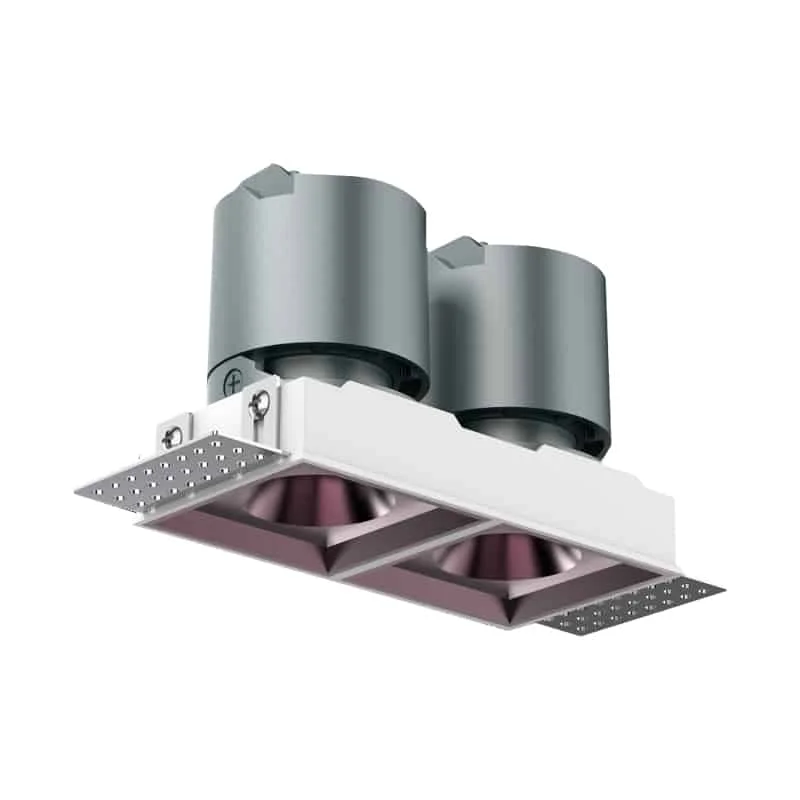

	HOYUWO-DL-2x7WV-1	2X7W	115*65mm	105*58mm	1200-1400lm	Datenblatt anfordern
	HOYUWO-DL-2x10WV-1	2X10W	155*85mm	145*78mm	1800-2000lm	Datenblatt anfordern
	HOYUWO-DL-2x15WV-1	2X15W	195*105mm	185*98mm	2700-3000lm	Datenblatt anfordern
	HOYUWO-DL-2x20WV-1	2X20W	195*105mm	185*98mm	3800-4200lm	Datenblatt anfordern

• Intelligenter Zigbee-Treiber für mobile Apps, Google Home und Amazon Alexa.
• Dimmoptionen: Phasendimmung, 0-10V oder DALI.
• Niederspannung DC12V/DC24V/DC36V/DC48V/60V
• Notlichtkit mit Akku.

Angaben für Ihre Bestellung

Wir berücksichtigen, dass das Betriebsgerät auch nach Fertigstellung der Decke ausgebaut werden kann. Für Zugang und Austausch bleibt ausreichend Platz.

Sie können diese Leuchte in die Decke integrieren oder als Aufbauleuchte montieren, sofern die gewählte Ausführung dafür vorgesehen ist. Entscheiden Sie bei der Optik zwischen flächiger Raumbeleuchtung und der gezielten Betonung von Objekten oder bestimmten Flächen.

Für eine Deckenstärke zwischen 1mm und 35mm prüfen wir die passende Variante. Die Öffnung bereiten wir nach den Ausschnittmaßen der Zeichnung vor und leiten sie nicht nur vom Außendurchmesser der Leuchte ab.

Prüfen Sie die Montagefolge des rahmenlosen Downlights.

Vor der Montage gleichen wir die technische Zeichnung mit den Befestigungen und dem Schaltplan ab. Die Installation erfolgt im spannungsfreien Zustand nach dem für das gelieferte Gerät vorgesehenen Verfahren.

Was ist vor dem Schließen der rahmenlosen Deckenintegration festzulegen?

Vor Fertigstellung der Decke prüfen wir die Stärke des Untergrunds, Durchmesser beziehungsweise Form des Ausschnitts und das modellspezifische Einbausystem.

Welche Abmessungen sind zu prüfen?

Wir prüfen den Einbau anhand der Modellzeichnung: Abmessungen, Ausschnitt und Befestigungen werden abgeglichen. Zusätzlich berücksichtigen wir den benötigten Platz für das Betriebsgerät.

Wie wird die Optik gewählt?

In unserer Berechnung unterscheiden wir zwischen Grundbeleuchtung und Akzentlicht und beurteilen den Abstrahlwinkel von der tatsächlichen Montageposition aus.
