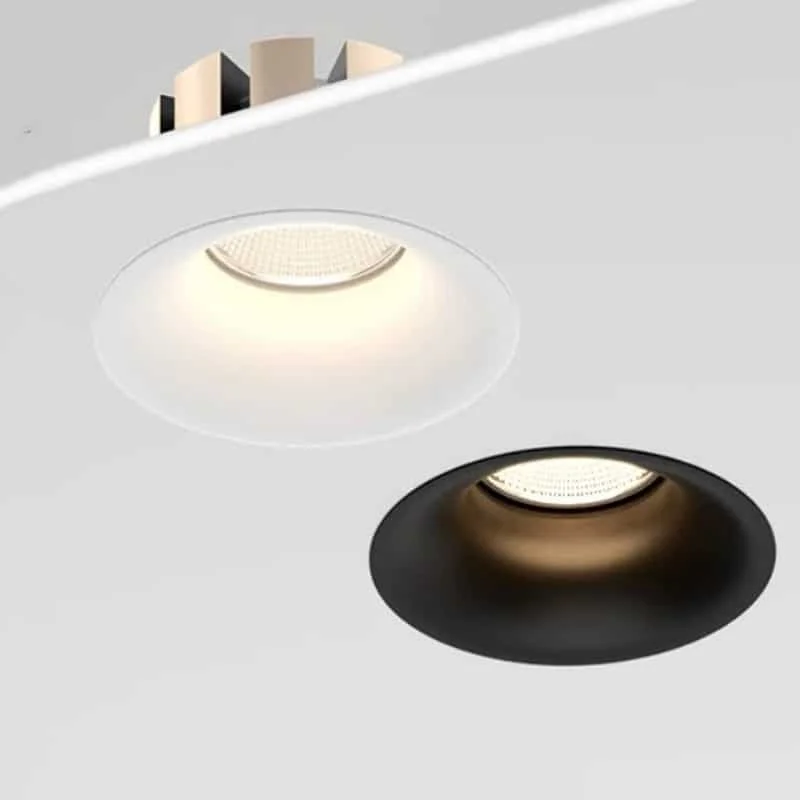

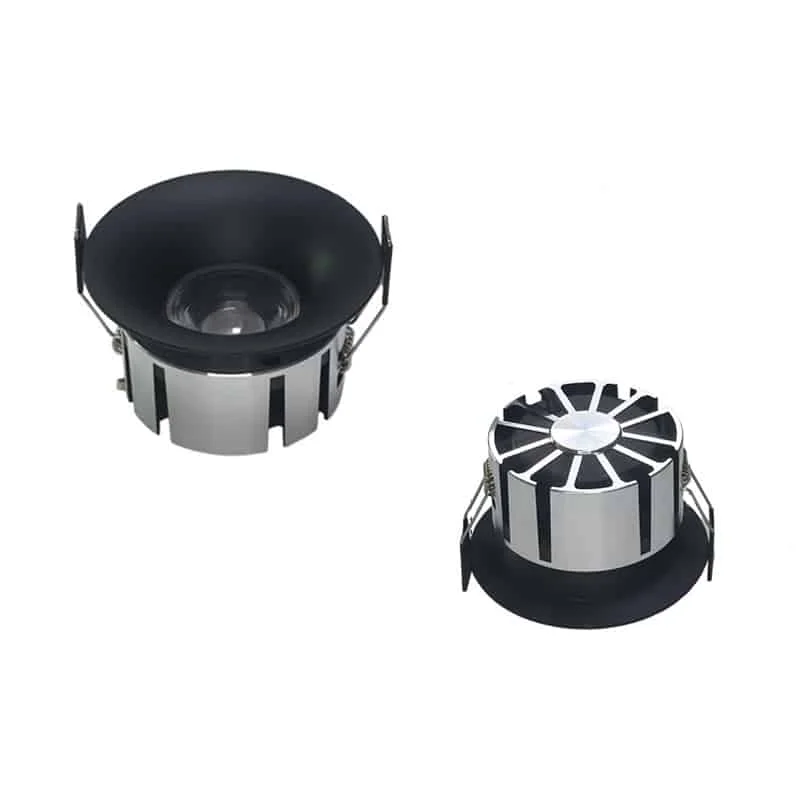

Blendarmes Downlight mit gebogenem Ring

Artikelbezeichnung	Leistung	Abmessungen	Ausschnittmaße	Lichtstrom	Technisches Datenblatt
HOYUWO-DL-55B	7W±5%	Φ64*H47mm	Φ55mm	600-700lm	Datenblatt anfordern
HOYUWO-DL-75B(9W)	9W±5%	Φ84*52mm	Φ75mm	830-900lm	Datenblatt anfordern
HOYUWO-DL-75B(12W)	12W±5%	Φ84*52mm	Φ75mm	1000-1200lm	Datenblatt anfordern
HOYUWO-DL-95B(15W)	15W±5%	Φ104*57mm	Φ95mm	1300-1500lm	Datenblatt anfordern
HOYUWO-DL-95B(18W)	18W±5%	Φ104*57mm	Φ95mm	1550-1800lm	Datenblatt anfordern

• Notlichtkit
• 0-10V/Phasendimmung (TRIAC)/DALI-Dimmung
• Wählbare Farbtemperatur 3CCT
• Intelligentes Zigbee-Downlight

Angaben für Ihre Bestellung

Auch nach Fertigstellung der Decke muss sich der LED-Treiber ausbauen lassen; seine Anschlüsse müssen zugänglich bleiben. Deshalb prüfen wir neben der Gehäusehöhe auch den Wartungsraum.

Für die Beurteilung von Lichtverteilung und Blendung fordern wir die Photometriedatei der konkreten Kombination aus Oberfläche und Optik an.

Sie können diese Leuchte in die Decke integrieren oder als Aufbauleuchte montieren, sofern die gewählte Ausführung dafür vorgesehen ist. Entscheiden Sie bei der Optik zwischen flächiger Raumbeleuchtung und der gezielten Betonung von Objekten oder bestimmten Flächen.

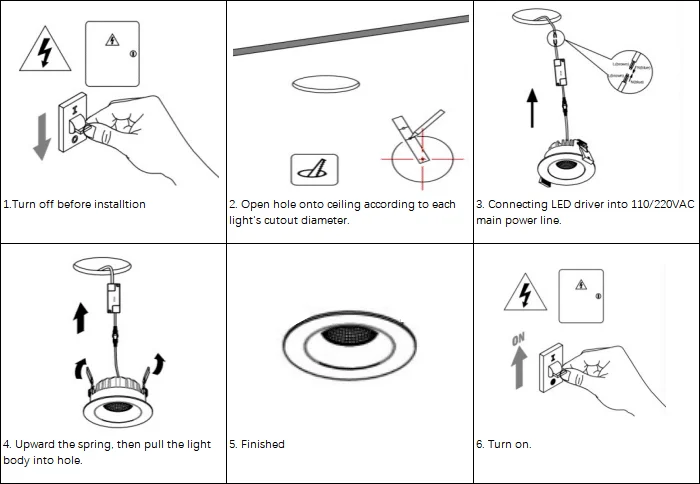

Prüfen Sie vor der Montagevorbereitung die Zeichnung.

Zunächst legen wir Ausschnitt beziehungsweise Untergrund und den Zugang zur Stromversorgung anhand der Modellmaße fest. Bei der Montage beachten wir die Leuchtenanleitung und die baulichen Vorgaben der Decke.

Welche Maße müssen vor der Bestellung geprüft werden?

Zur Prüfung des verfügbaren Raums verwenden wir HOYUWO-DL-55B und das Zeichnungsmaß Φ64*H47mm. Untergrund und Maße der gelieferten Variante werden geprüft; diese Maße gelten nicht automatisch für die gesamte Serie.

Wie wird die Optik dieses Downlights gewählt?

Wir bestimmen die Optik anhand des Montageabstands und der zu beleuchtenden Nutzfläche. Ein enger Lichtkegel bündelt das Licht stärker; das Ergebnis überprüfen wir dennoch mit einer Lichtberechnung.

Entspricht das Notlicht dem normalen Betriebslicht?

Bei einer Notlichtfunktion unterscheiden wir deren Leistungsdaten vom Normalbetrieb: Wir legen Batterie, Betriebsdauer sowie den im Notbetrieb verfügbaren Lichtstrom oder die Leistung fest. Die Nennangabe der Leuchte beschreibt diesen Betriebszustand nicht.

Welche Komponenten benötigt die intelligente Steuerung dieses Modells?

Für unsere intelligente Steuerung legen wir Bedienelement und Plattform fest. Vor der Lieferfreigabe prüfen wir, ob das Modell mit dem vorgesehenen Gateway und LED-Treiber kompatibel ist.

Welches Dimmsystem muss bestellt werden?

Damit die Dimmung in unsere Anlage eingebunden werden kann, wählen wir den LED-Treiber und sein Steuerprotokoll gemeinsam mit der Steuerung aus. Die für diese Ausführung kompatible Kombination wird in der Bestellung eindeutig angegeben.
