LED-Datenblätter lesen: Chip, Treiber und komplette Leuchte unterscheiden

Beim Austausch in Wohnung oder Gewerbe beginnen wir mit Nutzung und bestehender Montage. Zwei LED-Geräte sind weder automatisch gleichwertig noch gleich langlebig. Dieser Leitfaden ordnet Bauteile und Datenblattwerte ein. Gehäuse, Optik, Treiber und Einbaubedingungen beeinflussen nutzbares Licht und Wartung. Der Chip ist nur ein Teil der Entscheidung.

Häufig genannte LED-Kenngrößen

• Ähnlichste Farbtemperatur. Angabe in Kelvin (K), die den Weißton beschreibt, nicht die Lichtmenge. 3000K–6500K ist ein Beispielbereich und umfasst nicht sämtliche Optionen.
• Lichtausbeute: Verhältnis von Lichtstrom zu aufgenommener Leistung, angegeben in Lumen pro Watt (lm/W). Die genannten 100 bis 150 lm/W sind ein Beispiel für Bauteilwerte, kein vollständiger Marktbereich und keine Angabe zur gesamten Leuchte.
• Leuchtdichte. Angabe in cd/m²: Lichtstärke bezogen auf die projizierte Fläche in einer Richtung. Sie ist weder gleichbedeutend mit subjektiv empfundener Helligkeit noch mit der Beleuchtungsstärke auf einem Tisch.
• Beleuchtungsstärke: auf eine Fläche auftreffender Lichtstrom je Flächeneinheit. Die Angabe erfolgt in Lux (lx) und wird auf der für die Aufgabe relevanten Ebene geprüft.
• Farbwiedergabeindex (CRI): beschreibt die Wiedergabe ausgewählter Farben gegenüber einer Referenz. Der genannte CRI 85 kann als Vergleichswert dienen, bestimmt aber weder allein die Leuchtenqualität noch beschreibt er sämtliche Farben.
• Lichtstromerhalt. Beschreibt die Veränderung der Lichtabgabe unter festgelegten Bedingungen. Ein Verlust von 30% bedeutet den Erhalt von 70% des anfänglichen Lichtstroms, nicht einen plötzlichen Ausfall jedes Produkts an diesem Punkt. Fordern Sie Lebensdauerkriterium, Prüfbedingungen und Treiberlebensdauer an.

Gehäuse, Optik und Wärmeverhalten

Wir prüfen Verarbeitung, Schutz, Wärmeabfuhr, zulässige Temperatur und Bauteilzugang. Kunststoff oder Aluminium sind häufige Gehäusewerkstoffe; ihre Wanddicke allein beweist keine Qualität. Das Gehäuse wird im Zusammenspiel mit Gerät und Einsatzanforderungen bewertet.

LED-Treiber

Ein dimmbarer Treiber macht eine monochromatische Quelle nicht farbveränderlich. Für Farb- oder Helligkeitssteuerung müssen Steuerung, Versorgung und Quelle die Funktion unterstützen. Konstantspannung oder Konstantstrom sowie Lastgrenzen werden geklärt. Der Treiber passt die Versorgung gemäß dieser Auslegung an das LED-Modul an.

Die Informationen zur Versorgung ergänzen wir anhand von dem Verzeichnis chinesischer LED-Treibermarken.

• Bauteile und Werkstoffe
• Fertigungsprozess

Garantie und Lebensdauerdaten werden für das vollständige Gerät verglichen. Eine LED-Erwartung ist kein Versprechen für die gesamte Leuchte. Temperatur, Strom und Lichtstromerhalt müssen benannt und von Treiber- oder anderen Bauteilausfällen unterschieden werden. Die 100.000 Stunden der Quelle gelten nicht allgemein; die frühere Übertragung als 10 Millionen war falsch.

Wofür werden LED-Leuchten eingesetzt?

LEDs werden unter anderem in Displays, Anzeigen, Taschenlampen, Tisch-, Decken- und Hallenleuchten eingesetzt. Anwendungen reichen von Haushalt und Handel über Industrie und Signaltechnik bis zum Fahrzeug. Jede benötigt eine passende Konfiguration; gleiche Bedingungen gelten nicht für alle.

Bevor wir eine Speziallösung akzeptieren, prüfen wir erklärte Funktion und Belege. Pflanzenkultur, medizinische Nutzung und Desinfektion brauchen eigene Kriterien und Geräte. Allgemeine LED-Beleuchtung erhält diese Fähigkeiten nicht automatisch.

Was eine LED ist und wie sie aufgebaut wird

Eine LED ist eine Halbleiterdiode, in der geeignete Versorgung die Rekombination von Ladungsträgern und Lichtemission ermöglicht. Davon zu unterscheiden ist weißes Licht durch Leuchtstoffumwandlung oder Mischung von Emissionen. Nicht alle Farben einschließlich Weiß entstehen durch denselben direkten Vorgang.

SMD und COB vergleichen wir als unterschiedliche Integrationsformen anhand von der Erläuterung ihrer Unterschiede und grenzen so die Eigenschaften beider Lösungen ab.

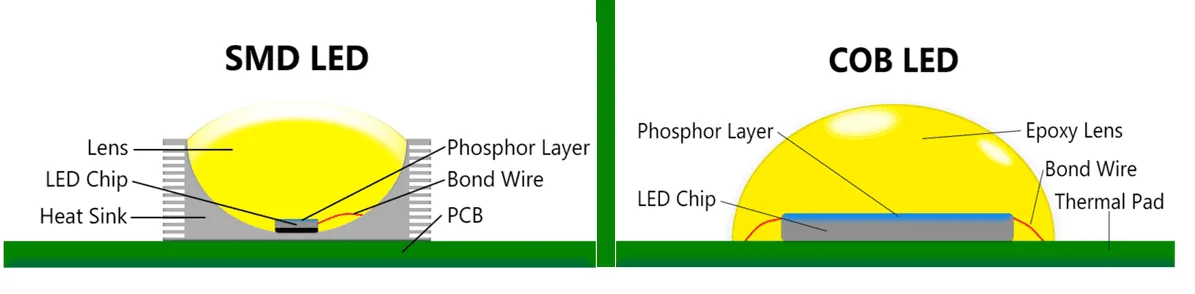

Bildbeschreibung und Bildtext

• Linse
• LED-Chip
• Kühlkörper
• Leuchtstoffschicht
• Bonddraht
• Epoxidlinse
• Bonddraht
• Wärmeübertragungsfläche

• Ein LED-Gehäuse kann je nach Aufbau Chip, Träger, Verbindungen, Vergussmaterial und Leuchtstoffe enthalten.
• Träger und Verbindungen bestehen je nach Gehäuse etwa aus Kupfer, Aluminium oder Keramik. Die Wahl beeinflusst elektrisches und thermisches Verhalten. Ein einzelner Werkstoff erlaubt keine Aussage über die Qualität des Gesamtgeräts.
• Das Konstruktionsbeispiel nennt Golddraht mit 99.9% Reinheit und Durchmessern von 0.8mil bis 1.0mil. Auch andere Werkstoffe wie Kupferlegierungen werden eingesetzt. Die Wahl wird anhand von Konstruktion und Prüfungen beurteilt, nicht als automatische Qualitätsrangfolge.
• Leuchtstoffe wandeln einen Teil der Chipemission um und beeinflussen resultierendes Spektrum sowie Farbtemperatur.
• 5. Der Katalog nennt unter anderem CREE, Bridgelux, Nichia, Osram und Epistar. Vergleichen Sie konkrete Bauteile: Marke oder Herkunftsland allein ordnen ihre Leistung nicht zuverlässig ein.
• 6. Außerdem werden Guangjia, Taigu, Epileds, New Century, Yiguang, Baihong, Guanglei, Mulinsen, Xiamen Sanan, Shanghai Languang, Shilanmingxin und Dalian Lumei genannt. Fordern Sie Bauteildaten an, statt aus dem Namen eine Qualitätsklasse abzuleiten.

Vor der Montage prüfen wir Datenblatt und Kennzeichnung auf Polarität, Bauform und Einbauvorgaben. Die Anschlüsse des Gehäuses verbinden die LED entsprechend diesen Vorgaben mit der Platine.

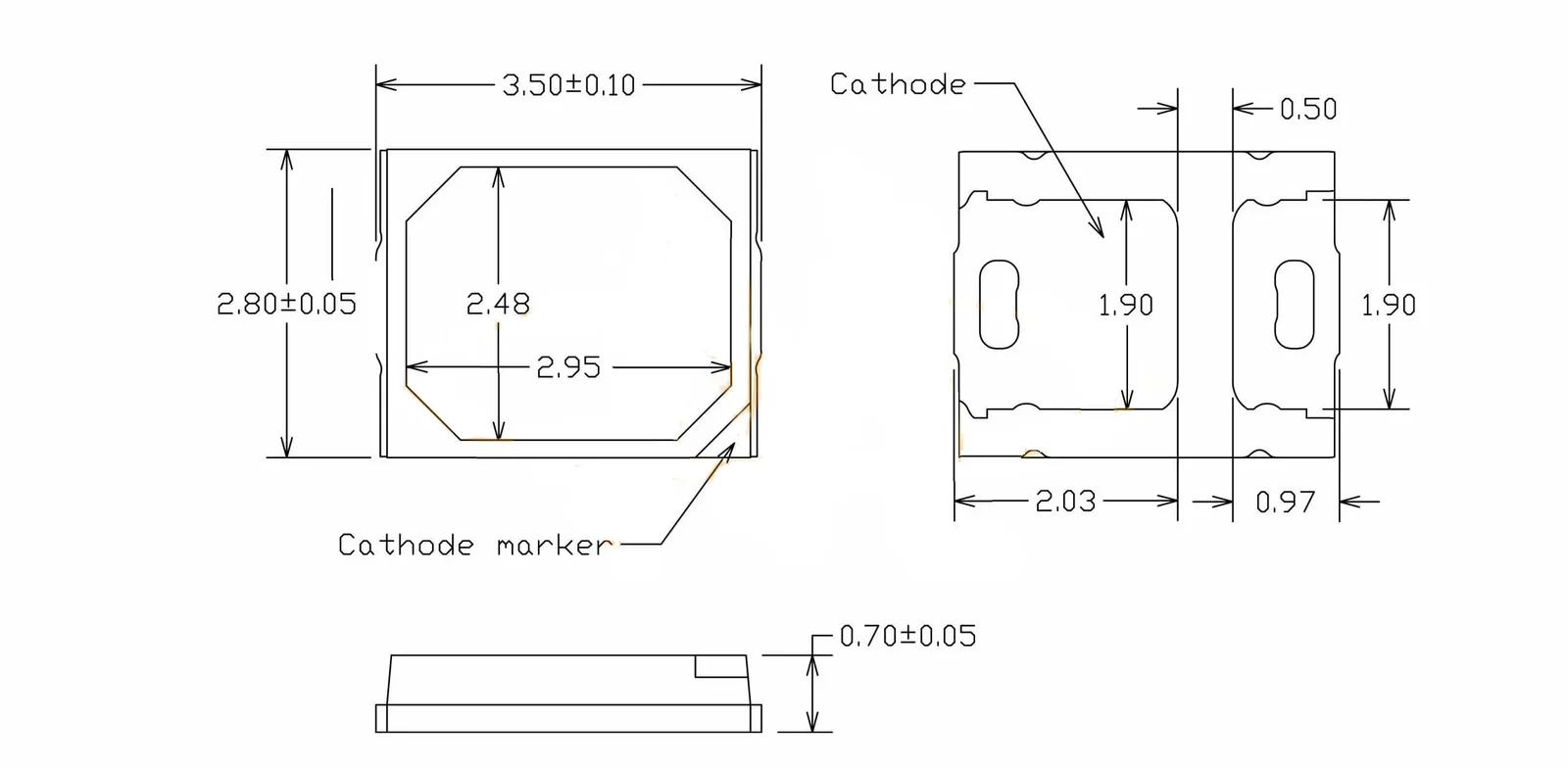

Versorgung und Bauteil werden bestätigt, bevor wir den Orientierungsbereich 0.1 bis 1W je Komponente verwenden. Solche Lösungen finden sich in Lampen, Strahlern, Downlights, Röhren, Decken- und linearen Leuchten. SMD 2835 verweist auf 2.8mm mal 3.5mm. COB, Chip-on-Board, ist eine andere Integrationsform und kein weiteres Gehäuse dieser Liste. Genannte SMD-Formate sind 2835, 3030, 5050, 5730, 5630, 4040 und 7030.

Bildbeschreibung und Bildtext

• Kathode.
• Kathodenmarkierung

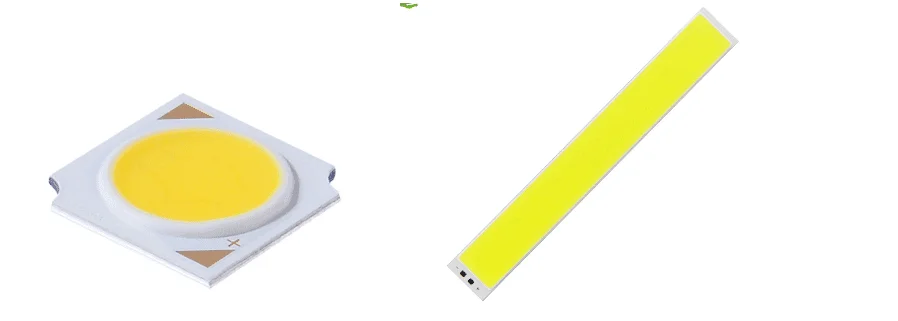

COB-Module können in Flutern, Strahlern und Schienenleuchten eingesetzt werden, wenn Konstruktion und Versorgung passen. Die genannten 5-50W sind ein Sortimentsbeispiel, keine allgemeine Grenze aller COB-Produkte.

Bauteilwerte von Leuchtenwerten unterscheiden

Neben jedem Vergleichswert halten wir fest, ob er LED, Treiber oder vollständige Leuchte beschreibt. Erst mit den Betriebsbedingungen wird die Zahl aussagekräftig. Diese Trennung verhindert, dass eine Bauteilerwartung auf das installierte Gesamtsystem übertragen wird.

Unterlagen für den späteren Ersatz aufbewahren

Artikel und Anleitung des gelieferten Geräts sollten mit Angaben zu Versorgung, Steuerung und Montage aufbewahrt werden. Ein später angebotener Ersatz lässt sich dann mit der Freigabe vergleichen. Ähnliches Äußeres oder gleiche Leistung bestätigt keine Austauschbarkeit.

Eine dokumentierte Auswahl dient Erstbestellung und späterem Ersatz. Unklare Lebensdauer- oder Leistungsangaben werden vor Bestellung geklärt. Vor dem Austausch prüfen wir Steuerung, Versorgung und Montage und bewahren das Datenblatt der gelieferten Variante auf. Werte werden unter gleicher Nutzung verglichen und eindeutig dem Chip oder der vollständigen Leuchte zugeordnet.
