DC48V-Magnetschiene für modulare Lichtsysteme

Beschreibung

Kompatible Module lassen sich im mit DC48V versorgten Magnetprofil kombinieren. Für Änderungen trennen Sie die Versorgung und befolgen das Verfahren der Serie; Komponenten dürfen nicht als berühr- oder bewegbar im Betrieb vorausgesetzt werden.

Technische Daten

Konstruktion und Oberfläche: Aluminium+Kunststoff, Schwarz
Verfügbare Lichtquellen: Osram SMD oder Bridgelux SMD
Erforderliche Versorgung: DC48V
Optische Abstrahlwinkel: 24/38/120°
Farbwiedergabe (CRI): 90
Angegebene Lichtausbeute dieser Auswahl: 90lm/W
Garantiezeit: 2 Jahre
Angegebene Betriebsdauer: 50000 Stunden

Merkmale

1. Wir legen Pendel-, Einbau- oder Aufbaumontage der Schiene fest und wählen das Profil mit dem zugehörigen Zubehör.

Vor Erweiterung oder Änderung prüfen wir die Kompatibilität von Netzteil, Modulen und Zubehör unter Einhaltung von Last- und mechanischen Grenzen. Arbeiten erfolgen nach Anleitung bei sicher getrennter Versorgung; DC48V erlaubt keine Berührung der Kontakte im Betrieb.

3. Mit systemzugelassenem Zubehör können unterschiedliche Lichtverläufe geplant werden.

4. Kompatible Serienmodule lassen sich kombinieren: schwenkbare, lineare, abgehängte und weitere Magnetstrahler.

Montage

Wir gleichen die gezeigte Reihenfolge mit der Anleitung ab und stimmen den Schieneneinbau mit dem Deckenfinish ab. Jedes Profil benötigt seine eigene Befestigung; Aufbau-, Pendel- oder Einbauzubehör wird vor der Planung geprüft. Schritt 1: Wir erstellen die zeichnungsgemäße Nut von 30-35mm. Schritt 2: Wir setzen die Schiene ein und befestigen sie nach Anleitung. Schritt 3: Wir integrieren ihre Flansche mit den vorgesehenen Platten und Verankerungen der Gipskartondecke. Schritt 4: Wir bringen eine kompatible Gipsoberfläche auf.

Unverbindlicher Vergleich zwischen Halogen-Metalldampflampen und LED

Halogen-Metalldampflampe	LED	Nutzbarer Lichtstrom
150 W	50–60 W	6000–7000 lm
250 W	80–100 W	10000–13000 lm
400 W	150–180 W	20000–24000 lm
600 W	240–250 W	30000–32000 lm
1000 W	300–400 W	38000–44000 lm
1500 W	500–750 W	60000–75000 lm
2000 W	800–1000 W	100000–120000 lm

Häufige Fragen

Anwendungen

Für die Innenbeleuchtung lassen sich Schienen und Module einer kompatiblen Familie kombinieren. Planen Sie zunächst Verlauf, Stromversorgung und Steuerung, um anschließend das passende Zubehör auszuwählen.

Montagevorbereitung

Vor Fertigstellung der Decke planen wir Schienenverlauf, Verbinder, Einspeisepunkte und Zugang zum Netzteil. Wir verwenden ausschließlich Bauteile derselben Familie, deren Kompatibilität bestätigt ist.

Angaben für Ihre Bestellung

Für den Vergleich des Gesamtsystems fordern wir eine Lieferliste mit Schienenabschnitten, Verbindern, Netzteilen, Endkappen und Modulen an. Den Preis eines einzelnen Strahlers setzen wir nicht mit den Kosten der gesamten Installation gleich.

Wir lassen den Spannungsabfall für die geplante Länge und Last prüfen. Anhand dieser Berechnung legen wir die Einspeisepunkte entlang der Schiene fest.

Barrierefreie Bildinformationen

Bild 1 · Lieferumfang

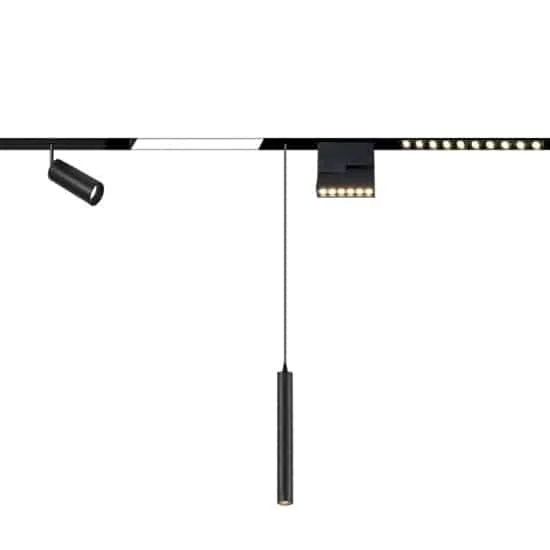

• Tabelle der Magnetleuchten: Name, Modell, Foto, Leistung, Abmessungen, Schienenbreite, LED-Chips, Abstrahlwinkel, Lichtausbeute und CRI. Schienenbreite: 26mm.
• Magnetische Rasterstrahler mit OSRAM-Chips, Abstrahlwinkel 24°/38°, 90lm/W und Ra>90: HOYUWO-MLL-12WGS, 12W, L220×W22×H45mm; HOYUWO-MML-18WGS, 18W, L328×W22×H45mm; HOYUWO-MLL-24WGS, 24W, L435×W22×H45mm; HOYUWO-MLL-30WGS, 30W, L543×W22×H45mm; HOYUWO-MLL-45WGS, 45W, L1080×W22×H45mm.
• Magnetische Linearleuchten mit OSRAM-Chips, Abstrahlwinkel 150°, 90lm/W und Ra>80: HOYUWO-MLL-10WML, 10W, L220×W22×H45mm; HOYUWO-MLL-15WML, 15W, L328×W22×H45mm; HOYUWO-ML-24WML, 24W, L543×W22×H45mm; HOYUWO-MLL-45WML, 45W, L1080×W22×H45mm.
• Klappbarer Magnetstrahler HOYUWO-MLL-12WFS: 12W, L115×W25×H150mm, OSRAM-Chips, Abstrahlwinkel 24°, 80lm/W und Ra>90.
• Magnetische Schienenstrahler mit Bridgelux-Chips, Abstrahlwinkel 24°/38°, 90lm/W und Ra>90: HOYUWO-MLL-7WTL, 7W, 38×130mm; HOYUWO-MLL-10WTL, 10W, 50×160mm.
• Magnetische Pendelleuchten mit Bridgelux-Chips, Abstrahlwinkel 24°/38°, 90lm/W und Ra>90: HOYUWO-MLL-5W300, 5W, 30×300mm; HOYUWO-MLL-5W600, 5W, 60×300mm.

Bild 2 · Produktdetails

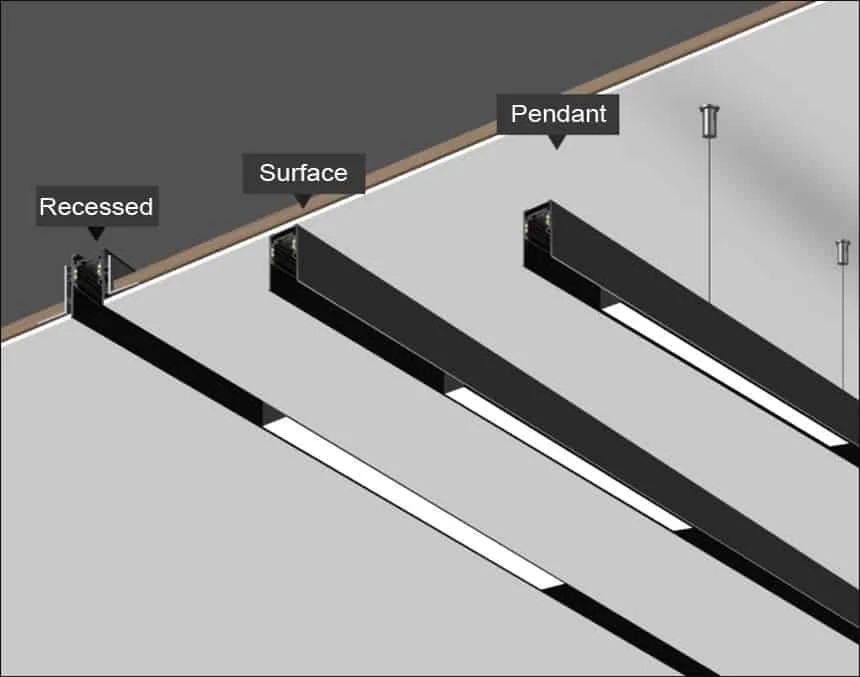

• Einbau
• Aufbau
• Abgehängt

Bild 3 · Produktdetails

• Magnetische Montage
• Module nach Anleitung und bei getrennter Stromversorgung umpositionieren
• DC48V-Versorgung.

Bild 4 · Produktdetails

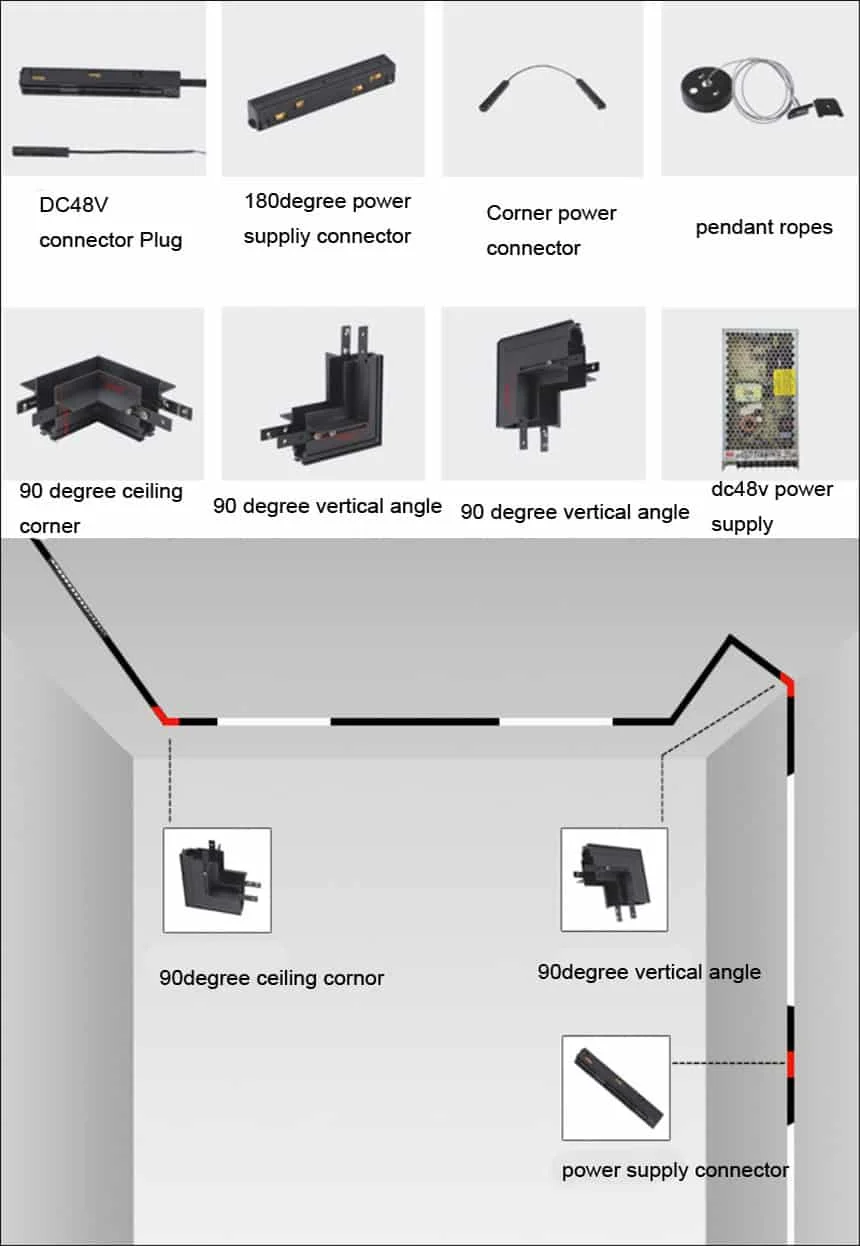

• Systemzubehör: DC48V-Einspeiseverbinder, gerader 180°-Verbinder, Eckeinspeiseverbinder und Abhängeseile.
• 90°-Verbinder für Deckenecken und vertikale Richtungswechsel.
• DC48V-Netzteil. Das untere Beispiel zeigt Positionen der Verbinder und Einspeiseanschlüsse.

Bild 5 · Produktdetails

• DC48V-Versorgungssystem: Schieneneinspeisemodul und Netzteil. Klemmen L, N und G sind gekennzeichnet.
• 1. Eine Nut von 30–35mm in der Decke herstellen. Die Darstellung zeigt 55mm Tiefe.
• 2. Die Schiene in die Nut einsetzen und verschrauben.
• 3. Die Schienenflansche mit Gipskartonplatten abdecken und verschrauben.
• 4. Die Gipsoberfläche auf den Platten herstellen.
