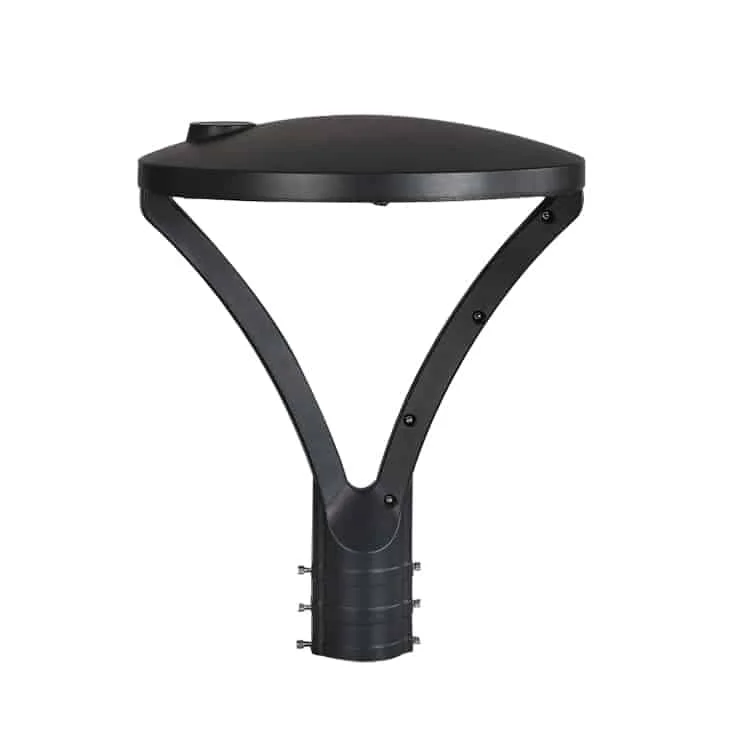

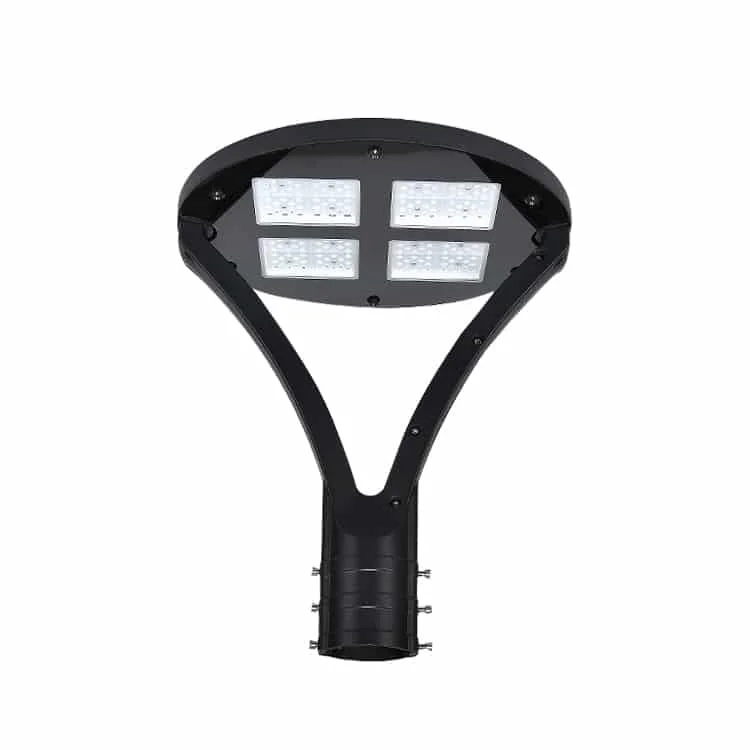

Dekorative Mastleuchten von 50W bis 150W

Artikelbezeichnung	Leistung	Abmessungen	Ausstrahlungswinkel	IK-Stoßfestigkeit	Verbindungsöffnung	Technisches Datenblatt
HOYUWO-SL-H-01-7	50W 70W 100W 120W 150W	423x520mm	60/90/120/70*140°/T2/T3	IK08	φ70	Datenblatt anfordern
HOYUWO-SL-H-01-Y	50W 70W 100W 120W 150W	423x520mm	60/90/120/70*140°/T2/T3	IK08	φ70	Datenblatt anfordern
HOYUWO-SL-H-Adjustable	50W 70W 100W 120W 150W	423x637mm	60/90/120/70*140°/T2/T3	IK08	φ60	Datenblatt anfordern

• Dämmerungssensor für Betrieb von abends bis morgens
• Dimmung: PWM/0-10V/DALI
• Niederspannungseingang DC12V/DC24V/DC36V/DC48V und 60VDC

Angaben für Ihre Bestellung

Wir fordern den oberen Lichtstromanteil für die vorgesehene Optik und den Montagewinkel an. Ein bei waagerechter Leuchte gemessener Wert gilt bei unserer Bewertung nicht automatisch für eine geneigte Installation.

Im Projekt legen wir fest, wie sich das Licht nachts verändern soll. Wir klären, welche Treiber-Steuerungs-Kombination dieses Programm ausführt und ob sie zum Lieferumfang gehört.

Diese Leuchte können Sie mit der projektierten Konfiguration für Straßen oder andere Außenflächen prüfen. Stimmen Sie zur Auswahl ihre photometrische Verteilung auf Ortsgeometrie und Betriebsweise ab.

Prüfen Sie das angegebene Maß D60-70mm für den Durchmesser des Montagemasts.

Nachstehend finden Sie orientierende Montagehöhen.

Leistung	Montagehöhe
50W-70W	4-7 Meter
100W-120W	8-10 Meter
150W	10-12 Meter

Wir prüfen Mast oder Ausleger, Verankerungen, Neigung und Anschlüsse anhand des Projekts. Ausrichtung und Steuerungseinstellungen werden dokumentiert, damit sie bei der Wartung erhalten bleiben.

Welche Maße müssen vor der Bestellung geprüft werden?

Für die Passform gleichen wir den Untergrund mit der Zeichnung von HOYUWO-SL-H-01-7 und 423x520mm ab. Wir prüfen die Maße der gelieferten Version und übertragen sie nicht auf alle Varianten der Serie.

Wie hängt diese Optik mit Masthöhe und Mastabstand zusammen?

Für den Abstand der Lichtpunkte müssen Straßengeometrie und Photometrie des Modells zusammen betrachtet werden. Die Wattzahl allein bestimmt diesen Abstand nicht.

Welches Dimmsystem muss bestellt werden?

Damit die Dimmung in unsere Anlage eingebunden werden kann, wählen wir den LED-Treiber und sein Steuerprotokoll gemeinsam mit der Steuerung aus. Die für diese Ausführung kompatible Kombination wird in der Bestellung eindeutig angegeben.
