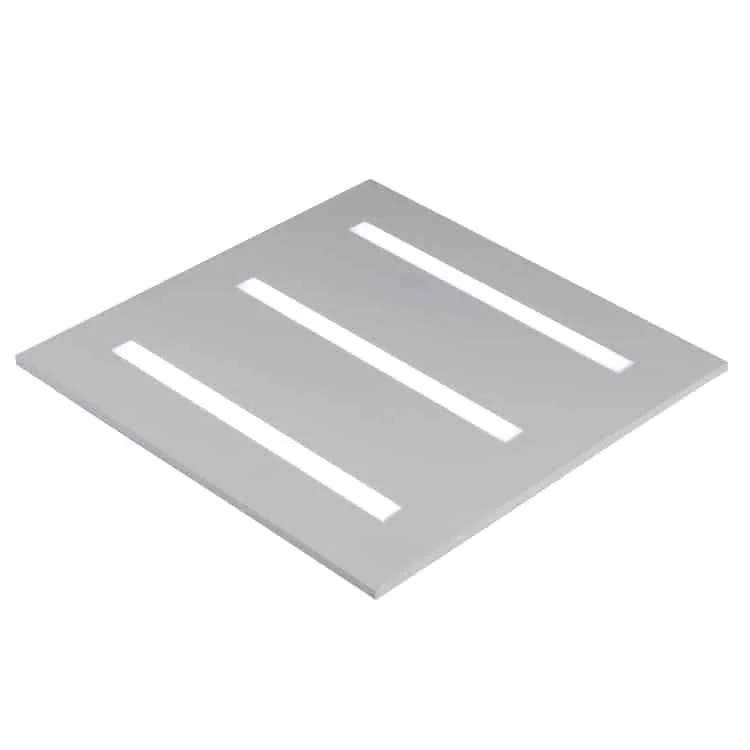

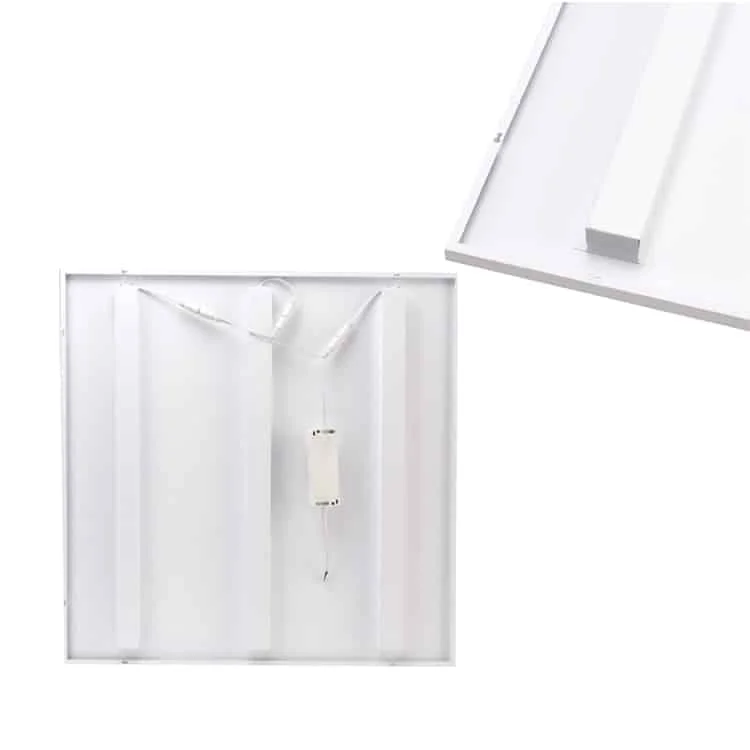

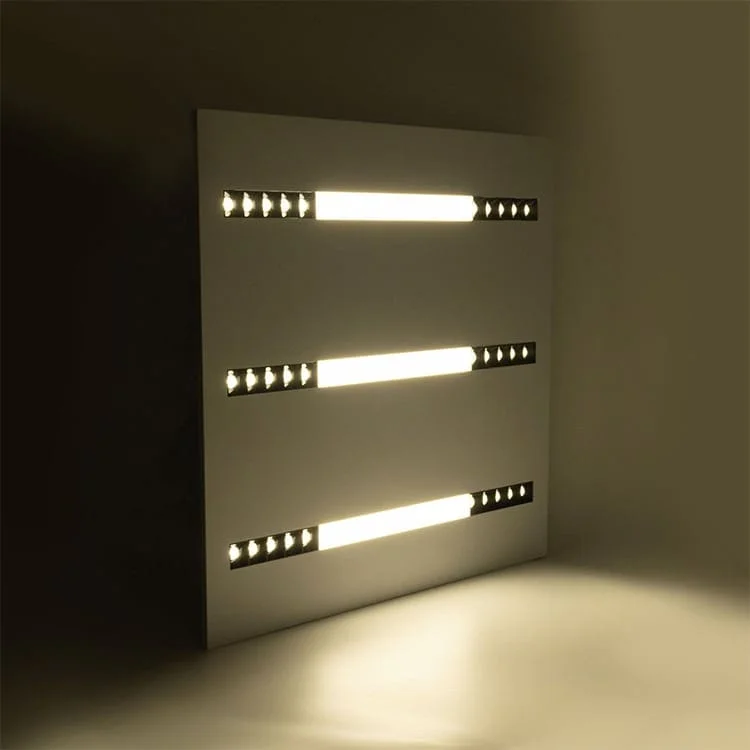

LED-Panel mit Raster und wählbaren Lichtmodulen

Bestellbezeichnung	Leistung	Abmessungen	Lumen	Farbwiedergabeindex (Ra)	Leistungsfaktor	UGR	Farbtemperatur	Eingangsspannung	Technisches Datenblatt
HOYUWO-PL6060-40WH	40W±5%	595*595*25mm	3800-4100lm	>80	>0.9	<19	3000K4000K6500K	110/220-240VAC 50/60Hz	Datenblatt anfordern
HOYUWO-PL6060-48WH-A	48W±5%	595*595*25mm	4800-5200lm	>80	>0.9	<19	3000K4000K6500K	110/220-240VAC 50/60Hz	Datenblatt anfordern
HOYUWO-PL6060-60WH-A	60W±5%	595*595*25mm	6000-6600lm	>80	>90	<19	3000K4000K6500K	110/220-240VAC 50/60Hz	Datenblatt anfordern

Materialien und fertige Produkte

• Gehäuse und Kühlkörper: Metallbasis mit 2.5mm-3mm Stärke; serienmäßig Mattweiß, optional Mattschwarz.
• Diffusor/Abdeckung: Polystyrol PS.
• Linse: hochtemperaturbeständige optische Linse, gleichmäßige Lichtabgabe

Steuergerät/LED-Treiber

• Marke: LiFud/Eaglerise/OSRAM/PHILIPS
• Eingangsspannung: 220-265VAC 50/60Hz
• Leistungsfaktor: >0.9
• Wirkungsgrad: >88%
• Überspannungsschutz: 1-2KV
• Betriebsart: EIN/AUS
• Angegebene Lebensdauer: >50000 h
• Schutzart: IP20
• In der Quelle genannte Nachweise und Kennzeichnungen: CE ENEC TUV CB. Vor Bestellung sind Geltung für das konkrete Modell und zugehörige Unterlagen zu bestätigen.
• Garantie: 2/3/5 Jahre

Optik

• LED-Chips: SMD2835
• Farbwiedergabeindex: >80
• Lichtausbeute: 100lm/W
• SDCM: <5
• Farbtemperatur: 3000K/4000K/6500K

• TRIAC/0-10V/DALI dimmbar
• Notlichtkit: 30% Leistung und Betriebsdauer von 1, 2 oder 3 Stunden, je nach Ausführung.
• Aufbauausführung

Angaben für Ihre Bestellung

Zur Bewertung der veröffentlichten Lebensdauer fragen wir nach Prüftemperatur und dem verwendeten Kriterium für den Lichtstromerhalt.

Im Wartungsplan prüfen wir, ob Ersatztreiber verfügbar sind und wie sich der Treiber aus der abgehängten Decke entnehmen lässt.

• Standard ist die Einbauversion, die zur einfachen Montage in die Rasterdecke eingelegt wird.
• Pendelmontage ist möglich; die Stahlseile müssen zusätzlich bestellt werden.

Wir prüfen, ob die Deckenkonstruktion Auflage, Abhängung oder Aufbau des Modells trägt. Gleichzeitig planen wir Raum für Unterbringung und Wartung des Treibers ein.

Diese Konfiguration können Sie für Büros, Besprechungsräume, Supermärkte, Bildungseinrichtungen und Krankenhäuser im Rahmen der gewerblichen Lichtplanung prüfen.

Bei der Auswahl für Unterrichtsräume, Büros und Geschäfte stimmen wir das Panel auf das Deckenraster ab. Lichtverteilung und Blendung an den Arbeitsplätzen werden für die Allgemeinbeleuchtung geprüft.

Welche Maße müssen vor der Bestellung geprüft werden?

Für die Passform gleichen wir den Untergrund mit der Zeichnung von HOYUWO-PL6060-40WH und 595*595*25mm ab. Wir prüfen die Maße der gelieferten Version und übertragen sie nicht auf alle Varianten der Serie.

Wie wird die Kompatibilität mit der abgehängten Decke geprüft?

Wir gleichen die Außenmaße des Panels mit Raster und Auflage der Decke ab. Für die gewählte Montage legen wir den mitzuliefernden Rahmen beziehungsweise das Zubehör fest.

Entspricht das Notlicht dem normalen Betriebslicht?

Bei einer Notlichtfunktion unterscheiden wir deren Leistungsdaten vom Normalbetrieb: Wir legen Batterie, Betriebsdauer sowie den im Notbetrieb verfügbaren Lichtstrom oder die Leistung fest. Die Nennangabe der Leuchte beschreibt diesen Betriebszustand nicht.

Welches Dimmsystem muss bestellt werden?

Damit die Dimmung in unsere Anlage eingebunden werden kann, wählen wir den LED-Treiber und sein Steuerprotokoll gemeinsam mit der Steuerung aus. Die für diese Ausführung kompatible Kombination wird in der Bestellung eindeutig angegeben.
