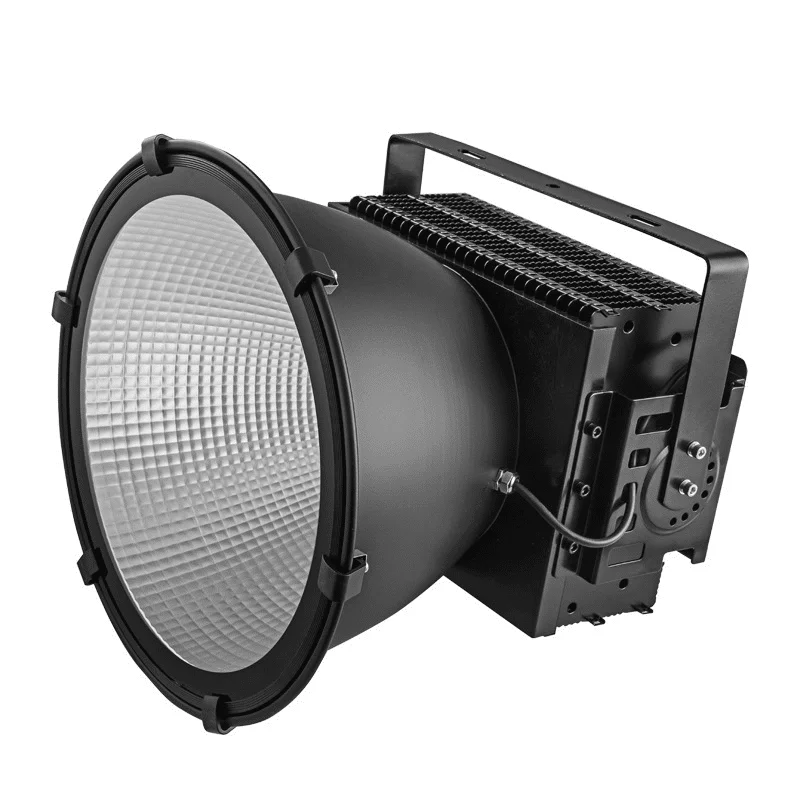

LED-Strahler für Turmdrehkrane und nächtliche Bauarbeiten

Artikelbezeichnung	Leistung	Abmessungen	Ausstrahlungswinkel	Lichtstrom	Technisches Datenblatt
HOYUWO-FL-300WG	300 Watt ±5%	Ø367*H379mm	25° / 60°	36000-39000lm	Datenblatt anfordern
HOYUWO-FL-400WG	400 Watt ±5%	Ø426*H488mm	60°	48000-50000lm	Datenblatt anfordern
HOYUWO-FL-500WG	500 Watt ±5%	Ø426*H488mm	60°	60000-6500lm	Datenblatt anfordern
HOYUWO-FL-800WG	800 Watt ± 5%	Ø448*H573mm	60°	90000-10000lm	Datenblatt anfordern
HOYUWO-FL-1000WG	1000 Watt ± 5%	Ø508*H573mm	60°	110000-12000lm	Datenblatt anfordern

• PWM/0-10V/DALI-Dimmung
• Notlichtkit

Angaben für Ihre Bestellung

Die Abdichtung von Anschlussbox, Steckverbinder und Kabelverschraubung prüfen wir getrennt. Den für das Gehäuse angegebenen IP-Schutz übertragen wir nicht auf die von uns installierten Anschlüsse.

Wir beziehen Strahlrichtung und Reichweite auf benachbarte Grundstücke, Fenster und Straßen in die Untersuchung ein. So bewerten wir neben der Beleuchtungsstärke auf der Arbeitsfläche auch das Licht außerhalb der vorgesehenen Zone.

• Fußballplatzbeleuchtung
• Lagerbeleuchtung
• Hochmastbeleuchtung
• Beleuchtung für Turmdrehkrane
• Fußballplatzbeleuchtung

Für Licht auf einer Außenfläche oder in einem großen Bereich prüfen Sie die passende Variante und ihre Ausrichtung. Die Berechnung soll die Emission auf die nutzbare Arbeitszone konzentrieren.

Vor der Montagevorbereitung fordern wir Handbuch und Datenblatt des gewählten Modells an und gleichen sie mit dem nachstehenden Montageschema ab.

Vor der Montage prüfen wir Untergrund, Bügel, Anschlussabdichtung und Wartungszugang. Die endgültige Ausrichtung legen wir mit der Lichtplanung und ihrer Kontrolle vor Ort fest.

Welche Maße müssen vor der Bestellung geprüft werden?

Wir prüfen die Befestigung anhand der Zeichnung von HOYUWO-FL-300WG und der Maße Ø367*H379mm. Jede andere Variante prüfen wir separat, da sie andere Abmessungen haben kann.

Wie wird die Ausrichtung dieses Strahlers festgelegt?

Nach Festlegung von Montagehöhe und Nutzfläche untersuchen wir die Optik des Modells und die Einstellung des Montagebügels. Die Lichtberechnung bestimmt die benötigte Ausrichtung.

Entspricht das Notlicht dem normalen Betriebslicht?

Bei einer Notlichtfunktion unterscheiden wir deren Leistungsdaten vom Normalbetrieb: Wir legen Batterie, Betriebsdauer sowie den im Notbetrieb verfügbaren Lichtstrom oder die Leistung fest. Die Nennangabe der Leuchte beschreibt diesen Betriebszustand nicht.

Welches Dimmsystem muss bestellt werden?

Damit die Dimmung in unsere Anlage eingebunden werden kann, wählen wir den LED-Treiber und sein Steuerprotokoll gemeinsam mit der Steuerung aus. Die für diese Ausführung kompatible Kombination wird in der Bestellung eindeutig angegeben.
