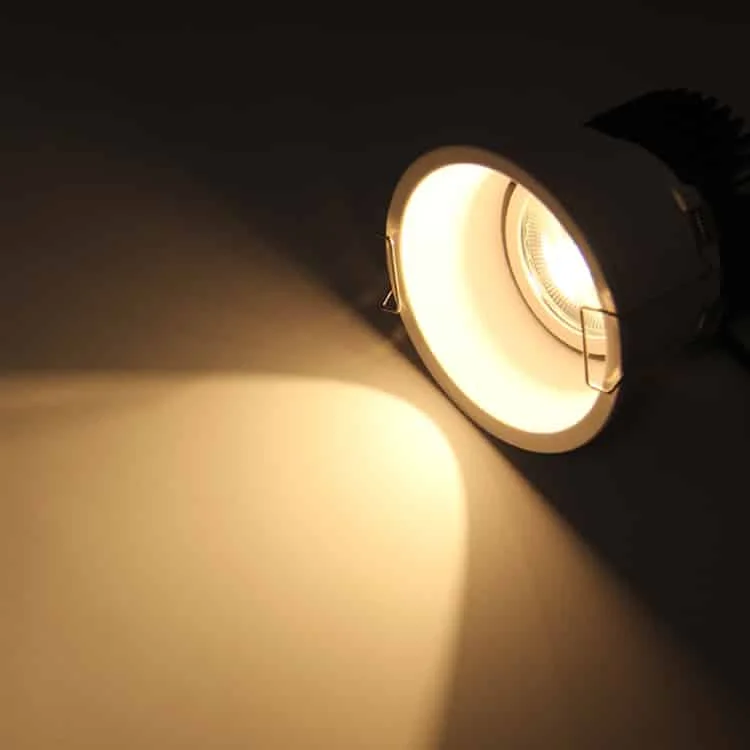

Schwenkbare Downlights für verschiedene Ausschnittdurchmesser

Artikelbezeichnung	Leistung	Abmessungen	Einbauöffnung	Lichtstrom	Technisches Datenblatt
HOYUWO-DL-7WG-4 (55mm)	7W±5%	Φ65*H70mm	Φ55mm	630-700lm	Datenblatt anfordern
HOYUWO-DL-7WG-4	7W±5%	Φ85*H75mm	Φ70-75mm	630-750lm	Datenblatt anfordern
HOYUWO-DL-10WG-4	10W±5%	Φ85*H75mm	Φ70-75mm	900-1100lm	Datenblatt anfordern
HOYUWO-DL-15WG-4	15W±5%	Φ105*H103mm	Φ90-95mm	1350-1600lm	Datenblatt anfordern
HOYUWO-DL-20WG-4	20W±5%	Φ105*H103mm	Φ90-95mm	1900-2200lm	Datenblatt anfordern
HOYUWO-DL-30WG-4	30W±5%	Φ130*H125mm	Φ115-120mm	2700-3200lm	Datenblatt anfordern

• Optionale Dimmung: Triac/1-10V/DALI
• Optionale Kleinspannungsversorgung: Stromart AC oder DC und genaue Nennspannung sind anhand des Datenblatts der bestellten Ausführung zu bestätigen. Treiber und angeschlossene Komponenten müssen zu dieser Konfiguration passen.
• Notlicht-Akkuoption: 30% der Leistung bei angegebenen Laufzeiten von 1, 2 oder 3 Stunden; Konfiguration bestätigen.

Angaben für Ihre Bestellung

Um sichtbare Unterschiede zwischen Lichtpunkten zu begrenzen, fragen wir nach der SDCM-Toleranz der Ausführung. Die Nennfarbtemperatur allein beschreibt diese Farbstreuung nicht.

Auch nach Fertigstellung der Decke muss sich der LED-Treiber ausbauen lassen; seine Anschlüsse müssen zugänglich bleiben. Deshalb prüfen wir neben der Gehäusehöhe auch den Wartungsraum.

Sie können diese Leuchte in die Decke integrieren oder als Aufbauleuchte montieren, sofern die gewählte Ausführung dafür vorgesehen ist. Entscheiden Sie bei der Optik zwischen flächiger Raumbeleuchtung und der gezielten Betonung von Objekten oder bestimmten Flächen.

Zunächst legen wir Ausschnitt beziehungsweise Untergrund und den Zugang zur Stromversorgung anhand der Modellmaße fest. Bei der Montage beachten wir die Leuchtenanleitung und die baulichen Vorgaben der Decke.

F: Wie lässt sich der Durchmesser einer vorhandenen Öffnung prüfen?

A: 1. Wir messen von einem Rand durch den Kreismittelpunkt zum gegenüberliegenden Rand. Diesen Durchmesser vergleichen wir mit dem zulässigen Ausschnittbereich des Downlights.

2. Einen neuen Ausschnitt bereiten wir ausschließlich nach Zeichnung und Anleitung des gekauften Modells vor; beide Unterlagen fordern wir vor dem Öffnen der Decke an.

F: Welche Öffnung ist für die ausgewählte Referenz vorzubereiten?

A: In der Reihe finden Sie Maße von 50mm, 70mm, 90mm, 100mm und 120mm; wählen Sie jedoch das Maß aus der Zeichnung Ihres Modells. Durchmesser verschiedener Referenzen sind nicht austauschbar.

Strahlergröße	Ausschnitt in mm	Ausschnitt in Zoll
2 Zoll	57-64	2.25-2.5
2.5 Zoll	70-76	2.75-3
3 Zoll	89-95	3.5-3.75
4 Zoll	114-121	4.5-4.75
6 Zoll	178-184	7-7.25
8 Zoll	229-235	9-9.25

Was ist beim Ausrichten dieses Strahlers zu prüfen?

Bei der vorgesehenen Ausrichtung soll der Emitter nicht direkt im Blickfeld der Personen liegen, die den Raum durchqueren. Vorher prüfen wir Drehgrenzen und den vom Modell erlaubten Freiraum.

Welche Maße müssen vor der Bestellung geprüft werden?

Wir gleichen die Halterung mit der Zeichnung von HOYUWO-DL-7WG-4 (55mm) ab, in der Φ65*H70mm angegeben sind. Maßgeblich sind die Maße der gelieferten Version, nicht eine Übertragung auf sämtliche Varianten.

Wie wird die Optik dieses Downlights gewählt?

Wir bestimmen die Optik anhand des Montageabstands und der zu beleuchtenden Nutzfläche. Ein enger Lichtkegel bündelt das Licht stärker; das Ergebnis überprüfen wir dennoch mit einer Lichtberechnung.

Entspricht das Notlicht dem normalen Betriebslicht?

Bei einer Notlichtfunktion unterscheiden wir deren Leistungsdaten vom Normalbetrieb: Wir legen Batterie, Betriebsdauer sowie den im Notbetrieb verfügbaren Lichtstrom oder die Leistung fest. Die Nennangabe der Leuchte beschreibt diesen Betriebszustand nicht.

Welches Dimmsystem muss bestellt werden?

Damit die Dimmung in unsere Anlage eingebunden werden kann, wählen wir den LED-Treiber und sein Steuerprotokoll gemeinsam mit der Steuerung aus. Die für diese Ausführung kompatible Kombination wird in der Bestellung eindeutig angegeben.
